Kundenspezifische Modelle von RF62x Laserprofilern

{{{sourceTextContent.subTitle}}}

Wir stellen drei neue Modifikationen von 2D-Sensoren vor, die zur Lösung spezifischer Laserscanprobleme entwickelt wurden.

{{{sourceTextContent.description}}}

Wir stellen drei neue Modifikationen von 2D-Sensoren vor, die zur Lösung spezifischer Laserscanprobleme entwickelt wurden.

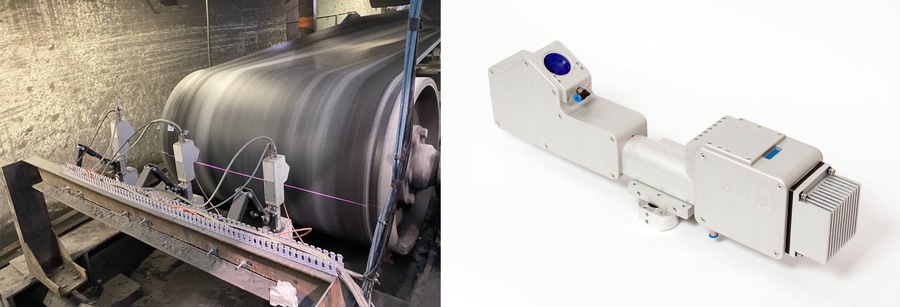

Projekt #1. 2D-Laser-Profiler für Förderband-Risserkennungssysteme.
Die Überwachung der Integrität der Förderbandoberfläche ist eine der wichtigsten Aufgaben in der Bergbauindustrie. Eine Lösung ist das 3D-Laserscannen der Oberfläche, um kritische Defekte zu erkennen, die zu einem Bandriss führen. Besondere Anforderungen an die Scanner sind eine hohe Geschwindigkeit, mindestens 4000 Hz, und eine Auflösung von mindestens 0,5 mm. Eine Besonderheit der vorgeschlagenen Modifikation RF629.IR4-265/700-274/700 des Standardscanners ist die Verwendung eines leistungsstarken 4-W-IR-Lasers, mit dem die geforderte Scanfrequenz erreicht werden konnte. Ein System mit 7 derartigen Scannern, die beide Oberflächen des Bandes kontrollieren, wurde von unserem Partner bei einem der Goldminenunternehmen entwickelt und erfolgreich eingeführt.

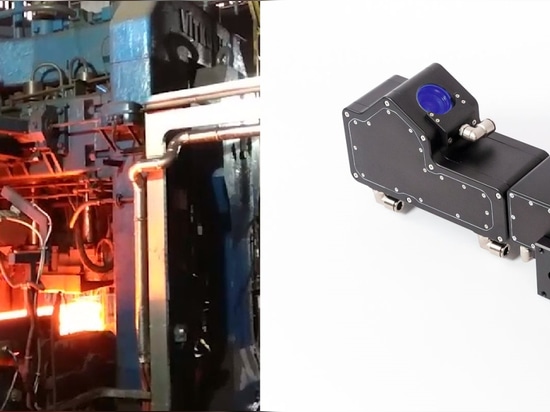

Projekt #2. 2D-Laserprofiler für Profilmessungen an heißen Objekten und zur Erkennung von Oberflächenfehlern.
Modification RF629-375/330-175/270-AC-WC. Der Scanner ist für die Kontrolle der geometrischen Parameter und der Oberflächenfehler der heißen Eisenbahnschienen während ihrer Herstellung bestimmt. Besondere Merkmale des Scanners: Wasserkühlung des Gehäuses; Fenster, die thermische IR-Strahlung blockieren; Geschwindigkeit von mindestens 10000 Profilen/s. Das von unserem Partner entwickelte Messsystem besteht aus 12 Scannern mit blauen und roten Lasern, die um die auf dem Förderband laufende Schiene herum installiert sind.

Projekt #3. Kompaktes 2D-Laserprofilmessgerät zur Überwachung des Profils von Innenflächen.
Modification RF627Smart-2/10-8/11-ID. Der Scanner ist für die Kontrolle der geometrischen Parameter von Bohrungen (Durchmesser, Form, Gewinde, Oberflächenfehler) konzipiert. Eine Besonderheit ist ein kompakter runder Körper mit einem Durchmesser von nur 45 mm, der das Scannen von Löchern mit einem Innendurchmesser von 49 mm ermöglicht. Nachstehend ist ein 3D-Modell des Innengewindes eines Erdölrohrs dargestellt, das mit diesem Scanner erstellt wurde.
