3D-Laserscanning-System für die Formkontrolle gehämmerter Achsen

{{{sourceTextContent.subTitle}}}

3D-Laserscanning-System für die Formkontrolle gehämmerter Achsen

{{{sourceTextContent.description}}}

Eine korrekte Oberflächenform ist eine Garantie für die Qualität und Zuverlässigkeit der Achsen. Da die Achse eine recht komplexe Form der Innen- und Außenflächen hat und die Innenfläche schwer zu erreichen ist, sind die Hersteller gezwungen, sehr teure zerstörende Kontrollmethoden anzuwenden.

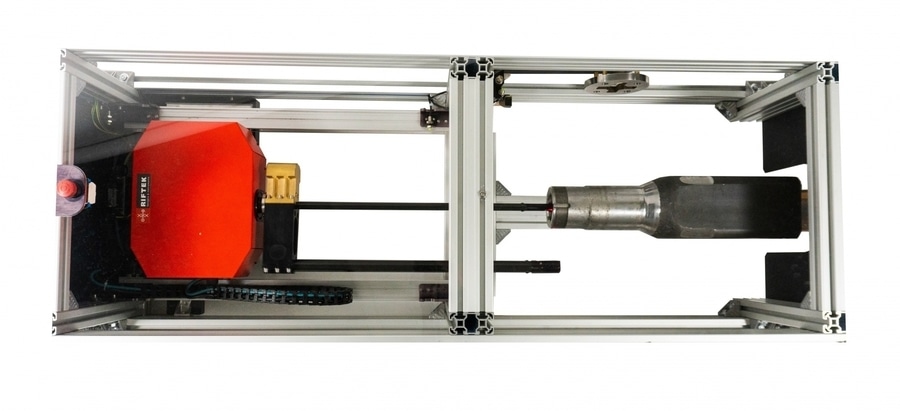

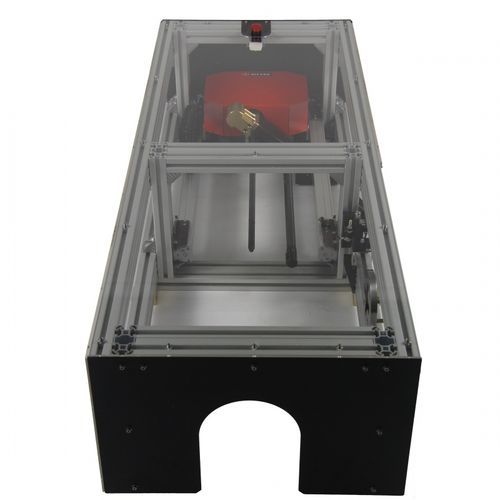

Um dieses Problem zu lösen, haben wir ein Laserscanning-System vorgeschlagen, das auf rotierenden Lasersensoren basiert. Das System enthält zwei Triangulationspunktsensoren, die am Ende langer Stangen angebracht sind und die Möglichkeit der linearen Translation und Rotation um die Achse des Innenflächensensors bieten.

Die besonderen Merkmale des Systems sind:

- TWIN-Innenflächensensor (ein Laserstrahl - zwei Lasersensoren mit nebeneinander liegenden Bereichen) in einem sehr kleinen Gehäuse (15 mm Durchmesser). Eine solche Lösung ermöglicht eine doppelt so hohe Genauigkeit im Vergleich zu Standardsensoren.
- Die langen Stangen, die die Sensoren tragen, sind aus verstärktem Kohlenstoff gefertigt, was Temperaturstabilität und Vibrationsfestigkeit garantiert.

Das Programm steuert die Kalibrierung des Systems und den Scanvorgang, erstellt 3D-Modelle beider Oberflächen in Echtzeit, vergleicht das resultierende Modell mit dem idealen Modell und ermöglicht die Messung geometrischer Parameter an jedem beliebigen Querschnitt der Achse.
