Neue Generation von Spaltsiebprüfmaschinen

{{{sourceTextContent.subTitle}}}

Neue Generation von Spaltsiebprüfmaschinen

{{{sourceTextContent.description}}}

Wir freuen uns, eine neue Generation unserer Messmaschine vorstellen zu können, die für die Inspektion von Keildrahtsieben entwickelt wurde. Wedge Wire Screen, auch Johnson Screen oder Wedge Wire Profile genannt, sind für den Bau von qualitativ hochwertigen Wasser-, Öl- und Gasbrunnen sowie anderen Filtrationsanlagen bestimmt. Einer der wichtigsten Parameter, der die Qualität des Siebs charakterisiert, ist die Konstanz des Spalts zwischen den Drähten (Schlitzöffnung) über die gesamte Länge. Derzeit werden Spaltmessungen hauptsächlich manuell mit Fühlerlehren durchgeführt, was äußerst ineffizient und unzuverlässig ist. Unsere Maschine ermöglicht eine vollautomatische, berührungslose Prüfung, die ein Höchstmaß an Produktqualität garantiert.

Aufbau der Maschine:

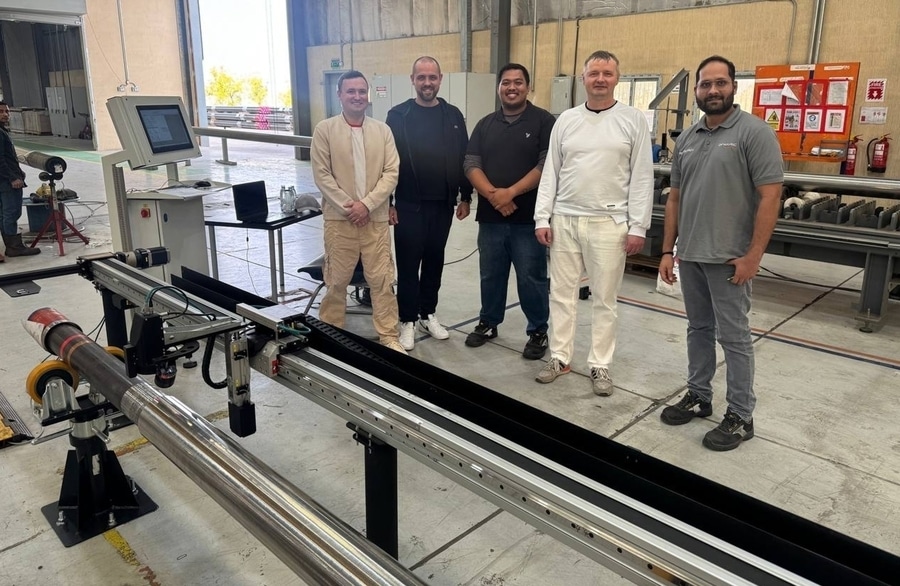

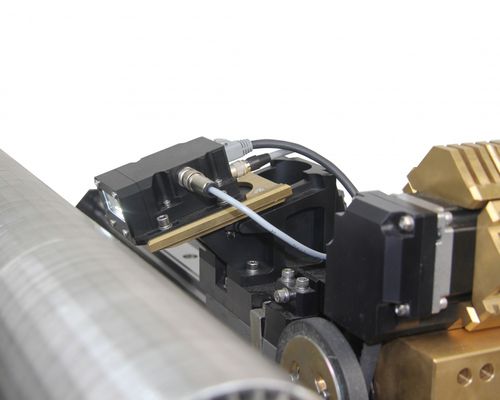

Die Maschine besteht aus einem Rahmen, der das lineare Bewegungssystem trägt, das jetzt 12 m lang ist, statt 8 m beim Vorgängermodell. Eine Industriekamera mit spezieller LED-Beleuchtung ist auf dem Schlitten des linearen Bewegungssystems installiert. Im Vergleich zum Vorgängermodell haben wir den Autofokusbereich vergrößert, die Beleuchtungseigenschaften verbessert und die Kamera neu positioniert, was den Bildkontrast deutlich erhöht und damit die Genauigkeit und Reproduzierbarkeit der Messungen verbessert. In der äußersten Position des Wagens, außerhalb des kontrollierten Bildschirms, ist die Kalibrierungsschablone installiert. Die Maschine wird über einen zentralen Computer mit Hilfe einer speziellen Software betrieben und gesteuert.

Wie funktioniert sie?
Der Bildschirm wird auf Basisrollen platziert, die entlang der Maschine installiert sind. Die Industriekamera wird so platziert, dass sich ihr Sichtfeld im diametralen Bereich des Bildschirms befindet. Die Kamera bewegt sich entlang des Bildschirms und nimmt das Bild seiner Oberfläche auf. Vor dem Scannen des Bildschirms wird das System automatisch kalibriert, indem die eingebaute Schablone vermessen wird. Die Software analysiert die empfangenen Bilder und errechnet die Abmessungen der Lücken. Der Vorgang wird für verschiedene Positionen des Bildschirms wiederholt, während er sich schrittweise um die Achse dreht.
