Niedriger Neigung und magnetischer Interferenz trotzen

{{{sourceTextContent.subTitle}}}

Wie das MEMS Gyro Directional Module Präzision beim Richtungsbohren sicherstellt

{{{sourceTextContent.description}}}

Bei Richtbohrungen für die Öl-, Gas- und Mineralexploration wirkt sich der Abschnitt mit geringer Neigung - ein kritischer Übergang zwischen vertikaler und gerichteter Phase - direkt auf die Genauigkeit der Trajektorie und die Betriebssicherheit aus. Doch genau hier versagen herkömmliche Messinstrumente oft. Die MEMS Gyro Steering Assembly ist eine bahnbrechende Lösung für die zuverlässige Vermessung unter schwierigen Bohrlochbedingungen.

Was ist der neigungsarme Abschnitt und warum ist er wichtig?
Der Abschnitt mit geringer Neigung bezieht sich auf den Teil des Bohrlochs, in dem der Neigungswinkel gering ist - in der Regel unter 5°-8°. In dieser Phase wird der Bohrpfad allmählich von der Vertikalen in Richtung des geplanten Winkels gelenkt und damit die Grundlage für das anschließende Richtungsbohren gelegt. Genauigkeit ist hier nicht verhandelbar.

Warum herkömmliche Werkzeuge in Zonen mit geringer Neigung unterdurchschnittlich abschneiden
Während der Verlauf des Bohrlochs von genauen Azimut-, Neigungs- und Oberflächenmessungen abhängt, hat jede herkömmliche Methode in Umgebungen mit geringer Neigung kritische Grenzen:

Magnetische Werkzeuge (z. B. MWD):
Verlassen sich auf das Magnetfeld der Erde, werden aber leicht durch magnetische Interferenzen von Verrohrungen, benachbarten Bohrlöchern oder magnetischen Formationen gestört. Dies macht Azimut-Messungen oft unbrauchbar.

FOG und mechanische Kreisel:
Sie messen den Azimut mit Hilfe der Erdrotation, weisen jedoch bei kleinen Winkeln erhebliche Fehler auf und erfüllen die Anforderungen an die Genauigkeit nicht.

Der Vorteil des MEMS-Kreisels: Präzision, wo andere Werkzeuge versagen

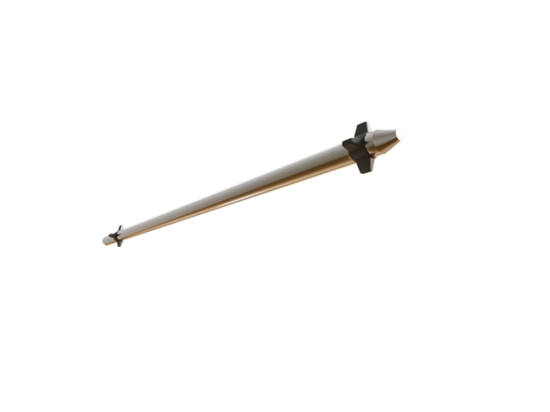

Die ER-Gyro-15 MEMS Gyro Steering Assembly kombiniert einen triaxialen MEMS-Kreisel und einen Beschleunigungsmesser in einem Strapdown-Inertialsystem. Optimierte Sensorleistung und fortschrittliche Algorithmen liefern unübertroffene Genauigkeit in Intervallen mit geringer Neigung:

✅ Niedrige Neigungsgenauigkeit

1°-2° Neigung: Azimutale Genauigkeit ≤ 3°

2°-5° Neigung: Azimutale Genauigkeit ≤ 2°

>5° Neigung: Hoher Präzisionsstandard von 0,5°

Neigungsgenauigkeit: 0,1° | Gyro toolface: 1°/secL

✅ Unempfindlich gegen magnetische Interferenzen
Arbeitet unabhängig vom Erdmagnetfeld und liefert selbst in Gehäusen oder in der Nähe magnetischer Störungen zuverlässige Daten.

✅ Schnelle Ausrichtung und kontinuierlicher Betrieb
Erreicht eine Azimutgenauigkeit von 1° in nur 30 Sekunden und eine Verfeinerung auf 0,5° innerhalb von 90 Sekunden. Ein Werkzeugwechsel zwischen den Abschnitten ist nicht erforderlich, was die Effizienz erhöht und die Kontinuität der Vermessung gewährleistet.

Schlussfolgerung: Keine "Lücke bei geringer Neigung" mehr
Mit dem ER-Gyro-15 erhalten Bediener eine nahtlose, hochpräzise Lösung von der Vertikalen bis zum Startpunkt und darüber hinaus. Es bietet eine präzise Lagereferenz für Richtungsbohrungen, reduziert Bahnkorrekturen, spart Zeit auf der Bohrinsel und senkt die Bohrkosten.
