Kapazitive Touchscreens erkennen den elektrischen Strom des menschlichen Körpers. Ihre mehrschichtige "Sandwich"-Struktur besteht aus präzise laminierten Materialien. Es gibt zwei Arten: oberflächenkapazitive und die fortschrittlicheren projiziert-kapazitiven Touchscreens, die in modernen Geräten wie Smartphones und Tablets dominieren.

Im Folgenden werden wir am Beispiel der projiziert-kapazitiven Touchscreens deren strukturelle Komponenten untersuchen.

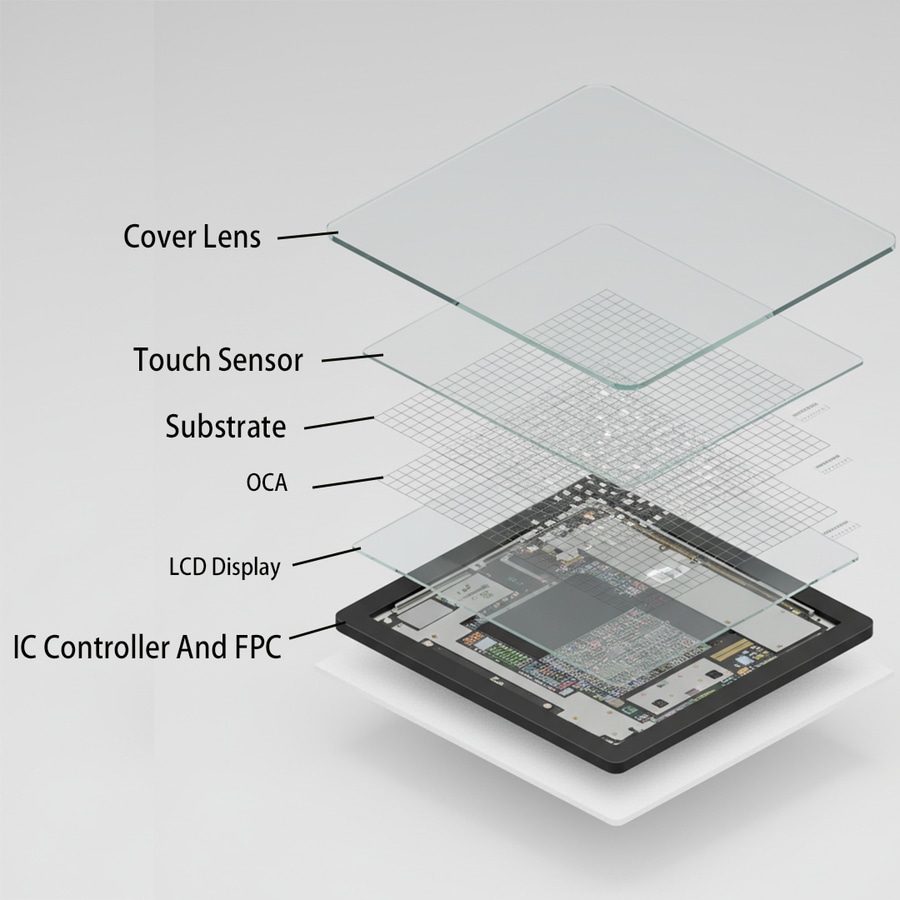

I. Aufbau von projiziert-kapazitiven Touchscreens Abdeckscheibe/Glas

Funktion: Sie ist die dauerhafte äußere Schicht für die Berührungsinteraktion und erfordert hohe Härte, Kratzfestigkeit und optische Klarheit.
Herstellungsverfahren: Eine Farbschicht auf der Unterseite verbirgt die internen Komponenten; Logos werden durch Druck hinzugefügt.

1. Berührungssensor

Dies ist die Kernschicht. Sie besteht aus einer Folie oder einem Glassubstrat, das mit ITO (Indium-Zinn-Oxid) beschichtet ist, einem transparenten, leitfähigen Material.
Struktur: Mit Hilfe von Präzisionsverfahren wie der Fotolithografie wird ein kompliziertes Gitter aus sich kreuzenden Elektroden (die in der Regel rautenförmige Muster entlang der X- und Y-Achse bilden) auf dieses Substrat geätzt. Diese Elektroden funktionieren wie winzige Kondensatoren.

2. Sensorglas/Substrat

Es dient als Träger und Stütze für die ITO-Sensorschicht. Dabei kann es sich entweder um ein Glassubstrat oder eine flexible PET-Folie handeln (die kostengünstiger ist und üblicherweise in größeren Geräten verwendet wird).

3. Optisch klarer Klebstoff (OCA)

Ein spezieller hochtransparenter doppelseitiger Klebstoff wird verwendet, um die Abdeckscheibe und den Berührungssensor nahtlos miteinander zu verbinden. Er eliminiert den Luftspalt, reduziert die Lichtreflexion und verbessert die Lichtdurchlässigkeit und die Klarheit des Displays.

4. LCD-Anzeige

Der Steuerchip überwacht kontinuierlich die Kapazitätsänderungen an allen Kreuzungspunkten des Berührungssensors. Er ist über eine FPC (Flexible Printed Circuit) mit dem Sensor verbunden, berechnet die Koordinatenpositionen dieser Kapazitätsänderungen und leitet diese digitalen Signale an den Hauptprozessor des Geräts weiter.

Darüber hinaus eine kurze Beschreibung der Funktionsweise von projizierten kapazitiven Touchscreens
Die Berührung eines Fingers erzeugt einen Kondensator mit den Sensorelektroden, wodurch sich die lokale Kapazität ändert. Der Controller erkennt diese Veränderung an einem bestimmten Schnittpunkt, um die genauen (X, Y)-Koordinaten zu bestimmen.

II. Vorteile von kapazitiven Touchscreens

Im Vergleich zu früheren Technologien, wie resistiven Touchscreens, bieten kapazitive Touchscreens überwältigende Vorteile:

1. Außergewöhnliches Touch-Erlebnis

Hohe Empfindlichkeit und Leichtgängigkeit: Die kapazitiven Bildschirme reagieren schnell, bieten extrem flüssige Gleitvorgänge und unterstützen komplexe Gestensteuerungen (z. B. Zoomen, Drehen und Schieben mit mehreren Fingern).
Multi-Touch-Unterstützung: Dies ist ein revolutionärer Vorteil von kapazitiven Touchscreens. Sie können mehrere Berührungspunkte gleichzeitig erkennen, was die Grundlage für reichhaltige interaktive Erlebnisse bildet (z. B. das Zoomen von Bildern mit zwei Fingern, Spielsteuerung).

2. Hervorragende Langlebigkeit und Verlässlichkeit

Widerstandsfähigkeit gegen Abnutzung: Die Oberfläche besteht aus einer Hartglas-Abdeckscheibe, die sehr kratzfest ist und auch bei normalem Gebrauch ohne Kratzer bleibt.
Widerstandsfähig gegen Staub und Feuchtigkeit: Dank der ausgezeichneten Versiegelung haben Verunreinigungen der Oberfläche (z. B. Wassertropfen oder Ölflecken) nur minimale Auswirkungen auf die Berührungsgenauigkeit (allerdings kann die Bedienung mit nassen Händen weniger reaktionsschnell sein).

3. Außergewöhnliche Display-Qualität

Hohe Lichtdurchlässigkeit (bis zu 90 %): Jede Schicht des Materials bietet eine extrem hohe Transparenz, wodurch der Bildschirm klarer und lebendiger erscheint, ohne den Effekt, dass man durch eine Schicht Papier sieht (im Vergleich zu resistiven Touchscreens, die in der Regel nur etwa 85 % Lichtdurchlässigkeit aufweisen).
Hohes Kontrastverhältnis: Weniger Lichtreflexion für eine klarere und lebendigere Anzeige.

4. Benutzerfreundlicher Betrieb

Kein gewaltsames Drücken erforderlich: Die Erkennung erfolgt durch leichte Berührung oder sogar durch Schweben (bei bestimmten Modellen), was die Bedienung mühelos und natürlich macht. So ermüden die Finger auch nach längerem Gebrauch nicht.

III. Einschränkungen von kapazitiven Touchscreens

Natürlich gibt es auch bei kapazitiven Touchscreens gewisse Einschränkungen, die wiederum die Besonderheiten ihres Funktionsprinzips hervorheben:

Höhere Kosten: Komplexe Herstellungsprozesse, insbesondere für großformatige kapazitive Touchscreens, führen zu höheren Produktionskosten im Vergleich zu Technologien wie resistiven Touchscreens.
Erfordert eine leitfähige Eingabe: Funktioniert perfekt mit bloßen Händen (da der menschliche Körper leitfähig ist), kann aber nicht mit normalen Handschuhen, Nägeln, Bleistiften oder anderen isolierenden Gegenständen bedient werden (spezielle kapazitive Stifte oder leitfähige Stoffhandschuhe sind erforderlich).
Anfälligkeit für elektromagnetische Interferenzen: Die Leistung kann in Umgebungen mit starken elektrischen oder magnetischen Feldern instabil werden.
Hohe Reparaturkosten: Der Bildschirm ist oft vollständig mit dem Deckglas laminiert, so dass ein Austausch bei Beschädigung kostspielig ist, da in der Regel das gesamte Modul ersetzt werden muss.

Zusammenfassend lässt sich sagen, dass projiziert-kapazitive Touchscreens dank ihrer Vorteile wie Multitouch, hohe Empfindlichkeit, Klarheit und Haltbarkeit, die ein nahtloses Benutzererlebnis ermöglichen, die moderne Elektronik dominieren.
