3D-Scanner vs. Koordinatenmessgerät (CMM): Die wichtigsten Unterschiede und die besten Anwendungsfälle

{{{sourceTextContent.subTitle}}}

Entdecken Sie die wichtigsten Unterschiede zwischen einem 3D-Scanner und einem Koordinatenmessgerät (CMM), erfahren Sie, warum ein 3D-Scanner als „tragbares Koordinatenmessgerät“ bezeichnet wird, und lernen Sie, wann Sie welches Gerät einsetzen sollten, um optimale Messgenauigkeit und -geschwindigkeit zu erzielen.

{{{sourceTextContent.description}}}

Die Entscheidung zwischen einem 3D-Scanner und einer Koordinatenmessmaschine läuft auf eine Frage hinaus: Benötigen Sie schnelle 3D-Daten der gesamten Oberfläche oder eine punktbasierte Maßprüfung mit höchster Zuverlässigkeit?

Beide Geräte messen physische Objekte. Beide können in den Bereichen Qualitätskontrolle, Reverse Engineering, Produktentwicklung und Fertigungsprüfung eingesetzt werden. Allerdings tun sie dies auf unterschiedliche Weise, und diese Unterschiede spielen eine Rolle, wenn es um Genauigkeit, Geschwindigkeit, Mobilität und die Komplexität der Bauteile geht.

Was ist ein 3D-Scanner?

Ein 3D-Scanner ist ein Messgerät, das die Form eines Objekts erfasst und in ein digitales 3D-Modell oder eine Punktwolke umwandelt. Je nach Scanner werden zur Erfassung von Oberflächendaten Laserlinien oder strukturiertes LED-Licht verwendet.

Einfach ausgedrückt: Ein 3D-Scanner „sieht“ die Außenseite eines Bauteils und erfasst sehr schnell Tausende oder Millionen von Oberflächenpunkten.

Was ist ein CMM?

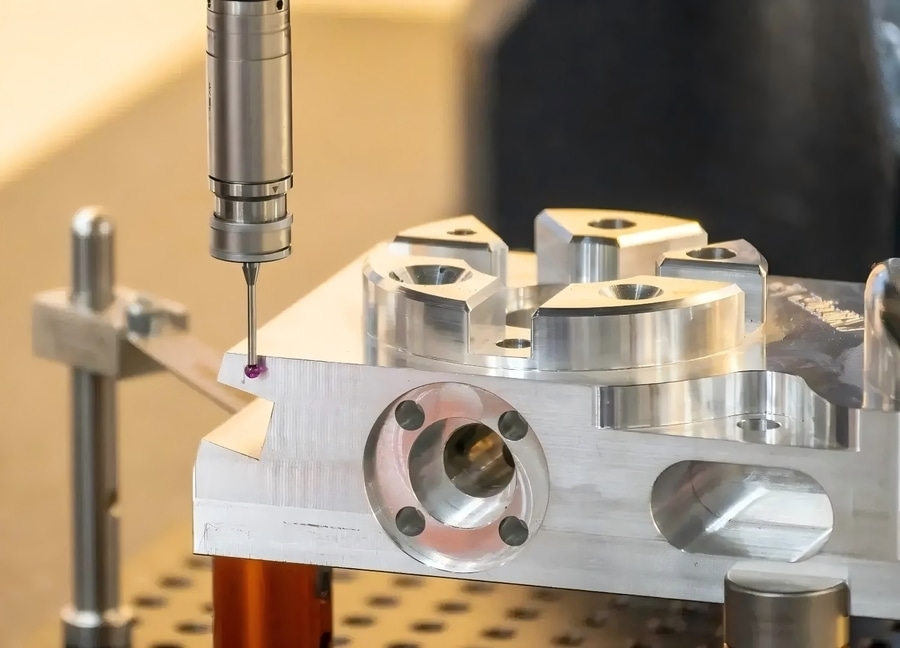

Ein CMM (Koordinatenmessgerät) ist ein Präzisionsprüfsystem, das Punkte im 3D-Raum misst. Bei der herkömmlichen CMM-Technologie wird ein Taster verwendet, der das Bauteil physisch berührt, um exakte Koordinatendaten zu erfassen. Einige CMMs nutzen auch optische oder Scanning-Taster.

Ein CMM ist häufig in einem Qualitätslabor oder Prüfraum zu finden. Sie wird häufig eingesetzt, wenn Hersteller hohe Genauigkeit, wiederholbare Messungen und formelle Maßberichte für kritische Merkmale benötigen.

3D-Scanner vs. KMG: der praktische Unterschied
Der Unterschied lässt sich einfach wie folgt verstehen: Ein 3D-Scanner erfasst die gesamte Form schnell. Ein KMG misst ausgewählte Punkte sehr präzise.

Das bedeutet nicht, dass eines automatisch besser ist. Es bedeutet vielmehr, dass sie auf unterschiedliche Stärken ausgelegt sind.

1. Messmethode

Ein 3D-Scanner erfasst die Oberflächengeometrie mithilfe von Licht und Kameras, sammelt schnell große Datenmengen und erzeugt oft eine Punktwolke oder ein Netz. Ein 3D-Scanner eignet sich am besten, um die Gesamtform und Oberflächenabweichungen zu erfassen.

Ein Koordinatenmessgerät (CMM) misst mithilfe eines Tasters oder Sensors bestimmte Punkte; es erfasst zwar weniger Punkte, dafür jedoch mit sehr kontrollierter Präzision. CMMs erstellen häufig Maßprüfberichte und eignen sich am besten für die merkmalsbasierte Messung und die Validierung enger Toleranzen.

2. Geschwindigkeit

Ein 3D-Scanner ist in der Regel schneller bei komplexen Formen und der vollständigen Teileprüfung; er kann große Oberflächenbereiche innerhalb von Minuten erfassen, wodurch die manuelle Auswahl jedes einzelnen Messpunkts entfällt.

Ein Koordinatenmessgerät (CMM) kann langsamer sein, insbesondere bei komplexen Teilen. Es erfordert Programmierung, Einrichtung, Aufspannung und eine Antaststrategie, ist jedoch effizient für die wiederholte Prüfung bekannter kritischer Maße.

3. Genauigkeit

Die Genauigkeit von 3D-Scannern hängt vom Scannertyp, der Kalibrierung, der Technik des Bedieners, der Oberflächenbeschaffenheit, der Bauteilgröße und der Umgebung ab und liegt typischerweise im Bereich von einigen Zehntel Mikrometern bis zu mehreren Mikrometern.

Koordinatenmessgeräte bieten im Allgemeinen eine sehr hohe Genauigkeit, die typischerweise von einigen Zehntel Mikrometern bis zu mehreren Mikrometern reicht.

4. Mobilität

Ein handgeführter 3D-Scanner lässt sich leicht transportieren. Er kann Teile in der Fertigung, vor Ort oder beim Kunden prüfen. Dies ist nützlich, wenn das Bauteil zu groß, zu schwer, zu zerbrechlich oder zu teuer ist, um es in ein Labor zu bringen.

Herkömmliche Brücken-Koordinatenmessgeräte (CMM) sind hingegen ortsfest. Zwar gibt es tragbare Arm- und optische CMM-Systeme, doch erfordern viele CMM-Arbeitsabläufe nach wie vor eine kontrollierte Einrichtung. Die beste Leistung wird in der Regel in stabilen Umgebungen und bei ordnungsgemäßer Befestigung erzielt.

Warum wird ein 3D-Scanner als tragbares KMG bezeichnet?

Ein 3D-Scanner wird manchmal als tragbares KMG bezeichnet, da er koordinatenbasierte Messungen außerhalb eines herkömmlichen Prüflabors durchführen kann. Wie ein KMG kann er ein Objekt im 3D-Raum vermessen und die Ergebnisse mit CAD-Daten vergleichen.

Ein handgeführter 3D-Scanner ist „CMM-ähnlich“, da er die Maßprüfung, Koordinatenmessung und den Vergleich von Bauteilen mit CAD-Daten unterstützt. Er ist „tragbar“, da der Scanner oft zum Bauteil gebracht werden kann, anstatt das Bauteil zur Maschine zu transportieren.

Ein 3D-Scanner ist jedoch nicht immer ein direkter Ersatz für ein herkömmliches KMG. Die beiden Systeme können sich hinsichtlich Messunsicherheit, Rückverfolgbarkeit, Antastfähigkeit, Software-Workflow und Eignung für enge Toleranzen unterscheiden. In vielen Betrieben arbeiten sie am besten zusammen.

Wann sollten Sie einen 3D-Scanner einsetzen?

Verwenden Sie einen 3D-Scanner, wenn Geschwindigkeit, Erfassungsbereich und Flexibilität am wichtigsten sind.

Ein 3D-Scanner ist oft die bessere Wahl, wenn:
- Sie die gesamte Oberfläche eines Bauteils erfassen müssen, nicht nur einige wenige Punkte
- das Bauteil komplexe Kurven, Freiformflächen, Gussgeometrien oder organische Formen aufweist
- Sie eine schnelle Sichtprüfung anhand eines CAD-Modells benötigen
- das Bauteil zu groß oder zu schwer ist, um es zu einem Koordinatenmessgerät zu transportieren
- Sie Verformungen, Verschleiß, Dellen oder Oberflächenabweichungen messen möchten
- Sie eine digitale Aufzeichnung des Objekts für zukünftige Vergleiche wünschen

Wenn Sie beispielsweise ein Kunststoffspritzgussgehäuse, die Form einer Turbinenschaufel, ein Gussteil oder eine große Fertigungsbaugruppe prüfen, kann ein 3D-Scanner Ihnen ein schnelleres und vollständigeres Bild liefern als eine Punkt-für-Punkt-Abtastung.

Wann sollten Sie ein Koordinatenmessgerät (CMM) verwenden?

Verwenden Sie ein Koordinatenmessgerät (CMM), wenn kontrollierte, hochzuverlässige Merkmalsmessungen Priorität haben.

Ein Koordinatenmessgerät (CMM) ist oft die bessere Wahl, wenn:
- Sie eine hochgradig wiederholbare, automatisierte Prüfung bei großen Produktionsmengen benötigen.
- Sie Messungen mit geringer Messunsicherheit unter kontrollierten Umgebungsbedingungen benötigen.
- Ihr Prüfworkflow bereits auf validierten KMG-Programmen und Berichtsstandards basiert.

Beispielsweise wird bei der Zertifizierung der tatsächlichen Position präzisionsgefertigter Bohrungen an einem Bauteil für die Luft- und Raumfahrt oder bei der Überprüfung kritischer Maße, die für die Kundenabnahme erforderlich sind, häufig ein KMG bevorzugt.

Für viele Hersteller lautet die beste Antwort nicht „3D-Scanner oder KMG“. Es ist die Kombination aus 3D-Scanner und Koordinatenmessgerät. Ein Scanner kann schnell allgemeine Formprobleme erkennen und kritische Bereiche hervorheben. Ein Koordinatenmessgerät kann dann kritische Maße mit einem streng kontrollierten Messprozess überprüfen.

Dieser kombinierte Arbeitsablauf kann die Prüfzeit verkürzen, die Transparenz verbessern und Teams dabei helfen, bessere Entscheidungen zu treffen, bevor Teile in die weitere Produktion gelangen.
