Pneumatischer Zentrischspanner PZS²: Präzises und automationsfähiges Spannen für die Großserienfertigung

Kompakte Bauweise, hohe Wiederholgenauigkeit und pneumatische Betätigung schaffen stabile Voraussetzungen für automatisierte Bearbeitungsprozesse

Automatisierte Fertigungsprozesse stellen an Spannsysteme andere Anforderungen als manuell betriebene Bearbeitungszellen. Kurze Taktzeiten, reproduzierbare Werkstückpositionierung und die Kompatibilität mit Bestückungsrobotern sind dabei keine optionalen Eigenschaften, sondern Grundvoraussetzungen für wirtschaftliche Großserienfertigung. Der pneumatische Zentrischspanner PZS² von Spreitzer wurde konsequent für genau diese Anforderungen entwickelt: als kompaktes, automationsfähiges Spannsystem mit hoher Zentrier- und Wiederholgenauigkeit sowie großer Spannkraft.

Die pneumatische Betätigung des PZS² ermöglicht kurze Spannzeiten und erlaubt die vollständige Automatisierung des Spannvorgangs durch den Einsatz von Bestückungsrobotern. Die Zentriergenauigkeit liegt bei ±0,005 mm, die Wiederholgenauigkeit bei 0,003 mm und die Paarungsgenauigkeit bei 0,01 mm. Diese Werte werden durch eingeschliffene und spielfrei abgestimmte Grundbacken aus oberflächengehärtetem Vergütungswerkzeugstahl sowie präzisionsgeschliffene Funktionsflächen erreicht. Die reproduzierbare Spannbackenschnittstelle über Spitzverzahnung oder Quernut sichert dabei eine stabile und wiederholgenaue Verbindung zwischen Spannbacke und Grundbacke über viele Spannzyklen hinweg.

Der PZS² ist in vier Baugrößen erhältlich. Die kleinste Variante PZS² 80-36 erreicht eine Spannkraft von 6.500 N bei einem Gewicht von 1,5 kg, während die größte Variante PZS² 280-100 Spannkräfte von bis zu 40.000 N bei einem maximalen Betriebsdruck von 10 bar entwickelt. Der Hub beträgt je nach Baugröße zwischen 2 und 6,5 mm pro Seite, die Spannweite reicht von 80 bis 280 mm. Die 100-prozentig gekapselte Bauweise schützt die Spannmechanik zuverlässig vor dem Eindringen von Kühlmitteln und Spänen; optional ist ein Sperrlluftanschluss verfügbar, der diesen Schutz zusätzlich verstärkt.

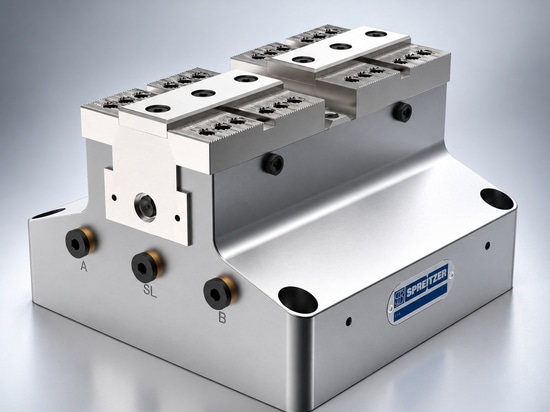

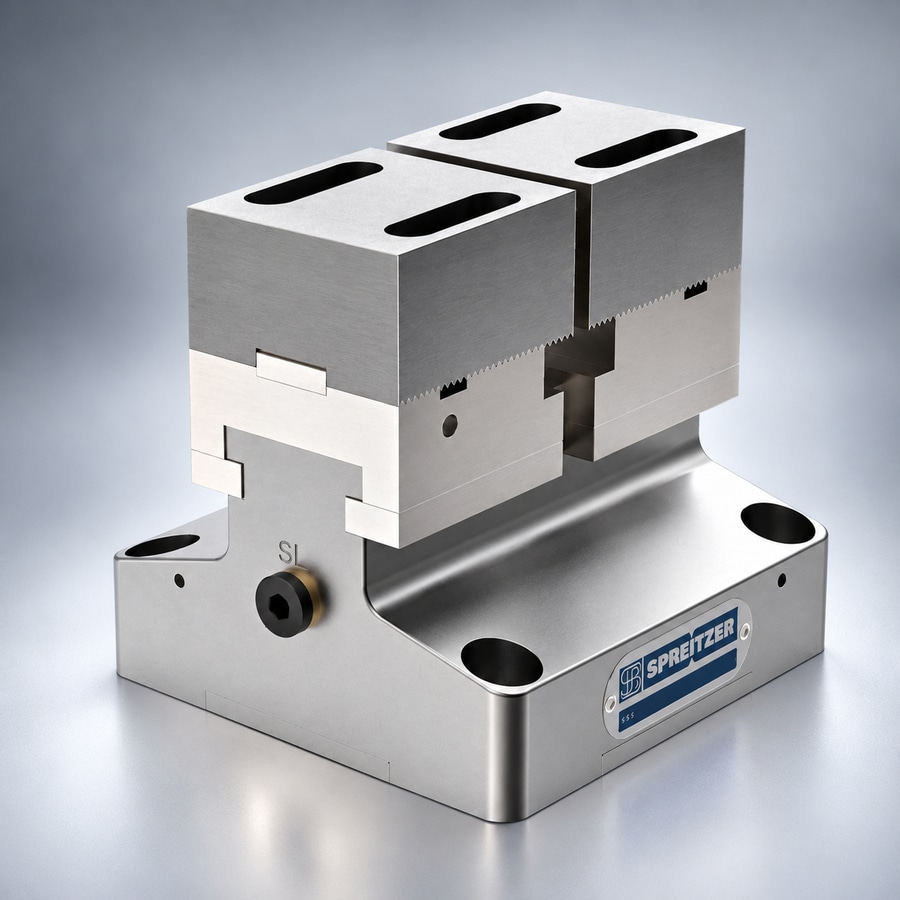

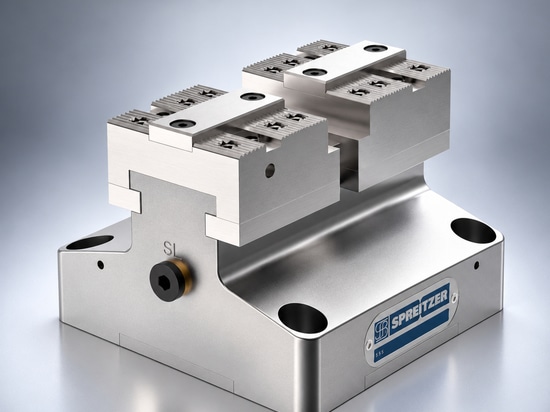

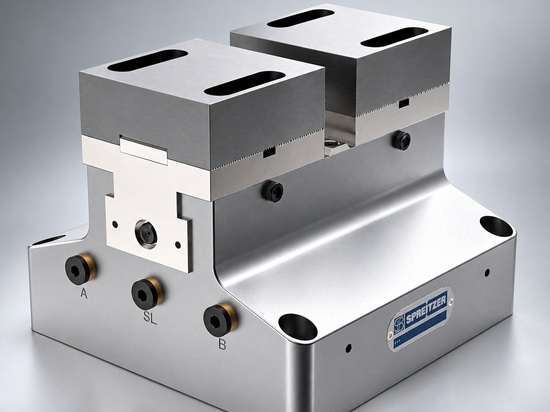

Das Backenprogramm des PZS² umfasst weiche Blockspannbacken, Stufenwendebacken mit Spitzverzahnung sowie Prismenbacken mit Spitzverzahnung. Sowohl Außenspannung als auch Innenspannung sind realisierbar, was das Einsatzspektrum auf ein breites Teilespektrum erweitert. Für die Integration in Nullpunktspannsysteme stehen kundenspezifische Aufnahmebohrungen optional zur Verfügung; als Aufnahmekörper können Rasterplatten, Adapterplatten oder vollintegrierte Lösungen eingesetzt werden. Ergänzende Zusatzfunktionen wie Backen-Schnellwechselsystem, Spannhubüberwachung, Spannkraftüberwachung, Druckhaltefunktion und Zentralschmierung ermöglichen eine weitreichende Anpassung an spezifische Prozessanforderungen.

Hauptanwendungen des PZS² sind Rohteilspannung, Präzisionsspannung und Werkstück-Automation in der Großserienfertigung. Entwickelt und gefertigt von Spreitzer in Rottweil, ist der PZS² Teil eines umfassenden Spanntechnikprogramms für die automatisierte und hochpräzise Werkstückbearbeitung.
