Vakuumsauger-Set VS: Flexibles und kostengünstiges Spannen ohne aufwendige Vorrichtungen

Vakuum und Klebefolie kombiniert – für sichere Fixierung flacher und dünner Werkstücke aus Metall und Kunststoff

Wer Werkstücke schnell, sicher und verzugsarm fixieren möchte, steht vor einer häufig unterschätzten Herausforderung: Konventionelle Spannvorrichtungen sind kostenintensiv, aufwendig in der Einrichtung und oft nicht flexibel genug für wechselnde Bauteilgeometrien. Besonders bei flachen, dünnen Werkstücken aus Metall oder Kunststoff sowie bei kleinen Bauteilen stoßen mechanische Spannmittel regelmäßig an ihre Grenzen. Das Vakuumsauger-Set VS von Spreitzer bietet hier einen direkten und kostengünstigen Einstieg in die Vakuumspanntechnik.

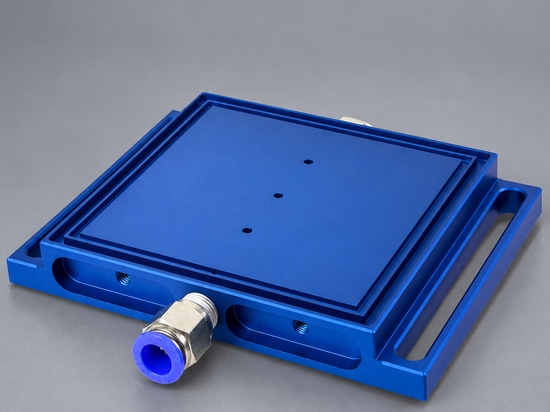

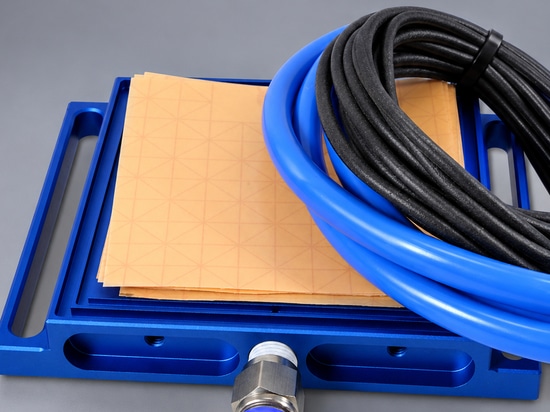

Grundlage des Systems ist die Kombination aus Vakuum und Klebefolie: Durch diese Verbindung sind bei Bedarf extrem hohe Haltekräfte möglich, die weit über das hinausgehen, was reine Vakuumspannung allein erreicht. Die Vakuumsauger aus Gussaluminium lassen sich flexibel auf unterschiedlichen Maschinentischen positionieren und untereinander verbinden, wodurch sich auch großflächige Werkstücke sicher und präzise fixieren lassen. Für kleinere Bauteile kann jeder der vier Sauger auch separat eingesetzt werden.

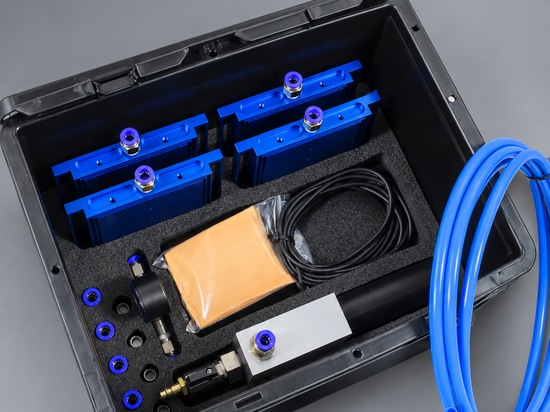

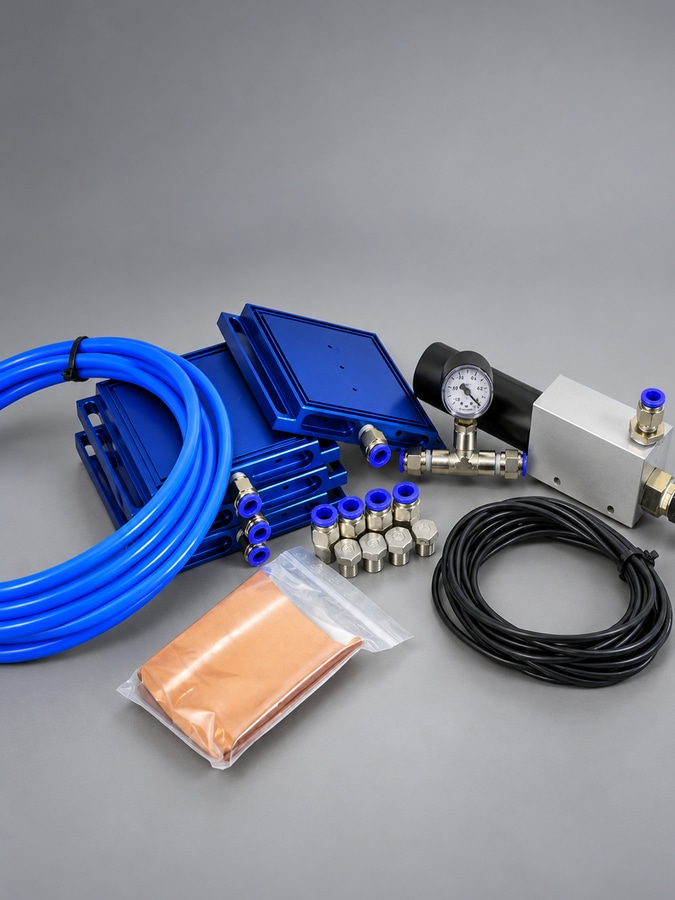

Ein entscheidender praktischer Vorteil des Sets ist der mitgelieferte Venturi-Vakuumerzeuger: Er sorgt zuverlässig für den notwendigen Unterdruck zwischen Werkstück und Sauger, ohne dass eine externe Vakuumpumpe erforderlich ist. Damit ist das Set direkt einsatzbereit und erfordert keine zusätzliche Infrastruktur am Maschinentisch. Der Lieferumfang des Sets umfasst vier Vakuumsauger, einen Venturi-Vakuumerzeuger, eine Dichtschnur, eine Klebefolie sowie einen Vakuumschlauch.

Hinsichtlich der Fertigungsqualität stehen zwei Ausführungen zur Wahl: Sauger mit feinstgefrästen Funktionsflächen erreichen eine Parallelität von 0,02/100 mm, die Ausführung mit geschliffenen Funktionsflächen liegt bei 0,007/100 mm. Die höhere Präzisionsstufe eignet sich besonders für anspruchsvolle Messaufgaben, bei denen die Lagegenauigkeit des Werkstücks unmittelbar in das Messergebnis einfließt.

Das Einsatzspektrum des Vakuumsauger-Sets VS umfasst die Mess- und Prüftechnik sowie leichte Bearbeitungsaufgaben. Entwickelt und gefertigt von Spreitzer in Rottweil, ergänzt das VS-Set das Vakuumspanntechnik-Programm des Unternehmens als flexibler und unkomplizierter Einstieg für Fertigungsbetriebe, die keine aufwendigen Sonderlösungen benötigen.
