Ultraschall-Durchflussmessgeräte: Clamp-on versus In-Line für fortschrittliche Durchflussmessung

{{{sourceTextContent.subTitle}}}

Titan Enterprises erörtert die Vor- und Nachteile von Clamp-On- und Inline-Ultraschall-Durchflussmessgeräten und die Prozessanwendungen, die sich am besten für diese Art von Messgeräten eignen.

{{{sourceTextContent.description}}}

Titan Enterprises erörtert die Vor- und Nachteile von Clamp-On- und Inline-Ultraschall-Durchflussmessgeräten und die Prozessanwendungen, die sich am besten für diese Art von Messgeräten eignen.

Ultraschall-Durchflussmesser stellen einen bedeutenden Fortschritt in der Durchflussmesstechnik dar. Sie bieten Präzision, Vielseitigkeit und Benutzerfreundlichkeit ohne bewegliche oder interne Komponenten. Ultraschall-Durchflussmesser arbeiten mit Ultraschall und messen die Geschwindigkeit einer Flüssigkeit, die durch ein Rohr mit bekannten Abmessungen fließt, und geben so den Volumenstrom an. Es gibt zwei Haupttypen:

Transit-Time- oder "Time of Flight"-Ultraschall-Durchflussmessgeräte: Sie messen die Zeitdifferenz zwischen Ultraschallimpulsen, die in Strömungsrichtung und gegen die Strömung gesendet werden. Der Unterschied in der Laufzeit ist direkt proportional zur Strömungsgeschwindigkeit.

Doppler-Ultraschall-Durchflussmessgeräte: Sie messen die Frequenzverschiebung eines Ultraschallsignals, das von Partikeln oder Blasen in der Flüssigkeit reflektiert wird. Diese Frequenzverschiebung wird zur Berechnung der Strömungsgeschwindigkeit verwendet.

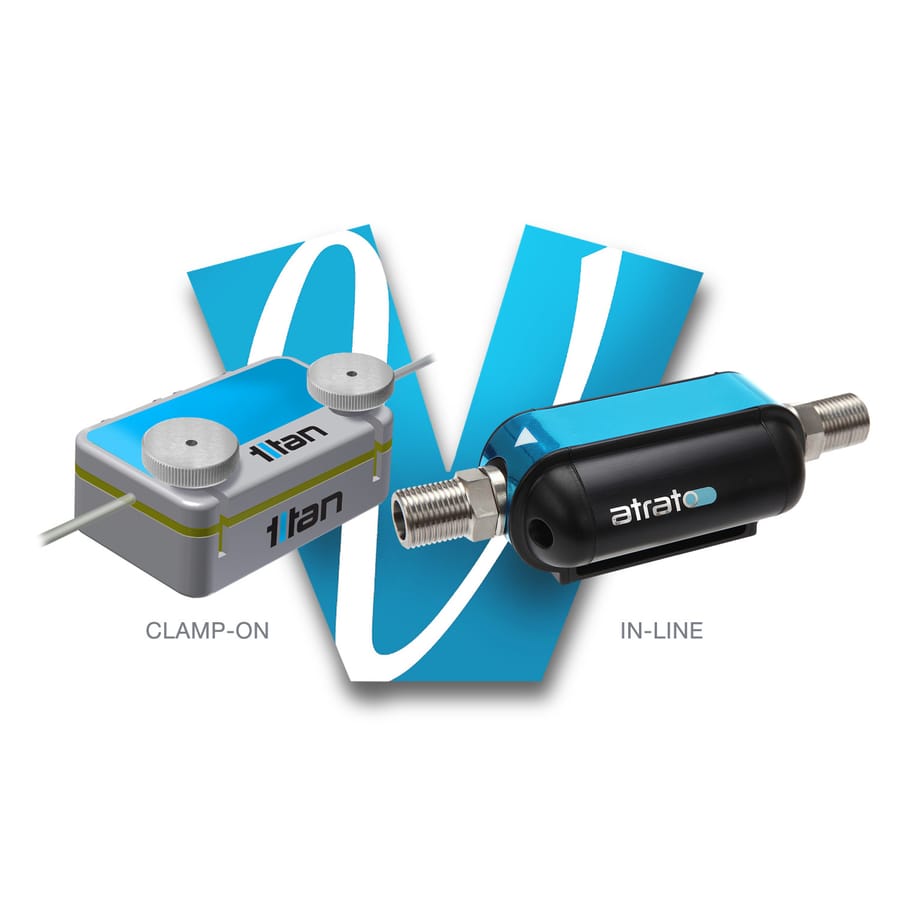

Ultraschall-Durchflussmessgeräte können entweder in ein Rohr integriert werden, um den Durchfluss "in-line" zu messen, oder außen an ein bestehendes Rohr geklemmt werden. Sowohl Inline- als auch Clamp-On-Durchflussmessgeräte werden häufig zur Messung der Durchflussmenge von Flüssigkeiten und Gasen in verschiedenen Anwendungen eingesetzt. Jeder Typ hat seine eigenen Vor- und Nachteile, die sie für unterschiedliche industrielle Anwendungen geeignet machen.

Inline-Durchflussmessgeräte

Vorteile:

Hohe Genauigkeit: Inline-Durchflussmessgeräte sind in der Regel genauer, da sie direkt in die Rohrleitung eingesetzt werden und manchmal über den gesamten Querschnitt des Rohrs mit mehreren Sensorsätzen messen, um genauere Daten für eine präzise Messung der Durchflussmenge zu erhalten.

Unabhängig kalibriert: Als separate Einheit können sie vom Lieferanten oder einer unabhängigen Kalibrierstelle nach bestimmten Standards, die sich direkt auf die endgültige Installation beziehen, fein kalibriert werden.

Vielfältige Messtechnologien: Obwohl wir uns hier auf Ultraschall-Durchflussmessgeräte konzentrieren, können Inline-Durchflussmessgeräte verschiedene andere Technologien wie Turbinen-, Magnet-, Wirbel- oder Differenzdruckmessung verwenden, die je nach den spezifischen Anforderungen der Anwendung ausgewählt werden können, wobei Ultraschall den zusätzlichen Vorteil hat, dass der Durchfluss nur minimal oder gar nicht eingeschränkt wird.

Stabile Leistung: Diese Durchflussmessgeräte bieten in der Regel eine stabile und gleichbleibende Leistung über einen längeren Zeitraum, was sie für den langfristigen Einsatz zuverlässig macht.
Breites Anwendungsspektrum: Inline-Ultraschall-Durchflussmesser eignen sich sowohl für die Durchflussmessung von Flüssigkeiten als auch von Gasen und können je nach Konstruktionsmaterial und Ausführung hohen Drücken und Temperaturen standhalten.

Nachteile:

Komplexe Installation: Die Installation eines Inline-Durchflussmessers erfordert in der Regel das Aufschneiden des Rohrs und manchmal das Anhalten des Prozesses, um das Rohr vor der Installation zu entleeren, was zeitaufwändig und kostspielig sein kann. Außerdem können zusätzliche Armaturen erforderlich sein.

Wartung: Die Wartung kann schwieriger sein, da der Prozess unter Umständen unterbrochen und Teile der Rohrleitung demontiert werden müssen.
Feste Installation: Einmal installiert, lassen sie sich nicht einfach versetzen, was sie weniger flexibel macht, wenn die Messpunkte häufig gewechselt werden müssen.

Inline-Durchflussmessgeräte werden bevorzugt für Anwendungen eingesetzt, die eine hohe Genauigkeit und stabile Langzeitmessungen erfordern. Trotz der höheren Installationskosten sind ihre Lebensdauerkosten relativ niedrig, da es sich um elektronische Geräte handelt. Sie werden häufig in der eichpflichtigen Industrie, z. B. in der Öl- und Gasindustrie, eingesetzt, da die hohe Genauigkeit im Laufe der Zeit und die geringen Wartungskosten die anfänglichen Installationskosten recht schnell wieder einspielen.

Clamp-On-Durchflussmessgeräte

Vorteile:

Nicht-invasiv: Clamp-On-Durchflussmessgeräte werden außen an der bestehenden Rohrleitung installiert, so dass die Rohrleitung nicht aufgeschnitten oder verändert werden muss und die Flüssigkeit nicht abgelassen werden muss. Dies macht sie ideal für Anwendungen, bei denen der Prozess nicht unterbrochen werden kann.

Einfache Installation und Wartung: Sie sind einfach zu installieren und zu warten, da der Durchfluss nicht unterbrochen oder das Rohr aufgeschnitten werden muss. Sie können auch an schwierigen Stellen oder in engen Räumen installiert werden. Obwohl dies erhebliche Auswirkungen auf die Genauigkeit hat, kann es als akzeptables Prozessrisiko bzw. akzeptable Strafe bewertet werden.

Benutzerfreundlichkeit: Sie können an eine Vielzahl von Rohrgrößen angepasst werden, auch an große Rohrdurchmesser, und können für eine Vielzahl von Flüssigkeiten verwendet werden. Sie können auch verwendet werden, um die Leistung vorhandener Inline-Durchflussmessgeräte zu überprüfen.

Tragbarkeit: Diese Durchflussmessgeräte sind oft tragbar und können zu verschiedenen Messpunkten gebracht werden, was Flexibilität für temporäre Installationen oder Stichprobenmessungen bietet.

Kosteneffiziente Installation: Da die Rohrleitung nicht verändert werden muss, sind die Installationskosten im Allgemeinen niedriger als bei Inline-Durchflussmessern.

Nachteilige Aspekte:

Eingeschränkte Genauigkeit: Clamp-On-Durchflussmessgeräte haben in der Regel eine geringere Genauigkeit als Inline-Durchflussmessgeräte. Bei der Berechnung der Durchflussmessgenauigkeit sind die tatsächliche Wandstärke des Rohrs und die Rohrbohrung sehr wichtig. Faktoren wie Rohrmaterial, Wandstärke, innere Oberflächenablagerungen und Durchflussprofil beeinflussen die Genauigkeit des Durchflussmessers.

Kalibrierung: Die Kalibrierung durch den Lieferanten kann nur an einem repräsentativen Rohrleitungssystem und nicht am endgültig installierten Gerät vorgenommen werden, wodurch die erreichbare Genauigkeit beeinträchtigt wird.

Begrenzter Anwendungsbereich: Sie eignen sich unter Umständen nicht für sehr kleine oder sehr große Rohre und können bei der Messung bestimmter Arten von Flüssigkeiten weniger effektiv sein, insbesondere bei solchen mit niedriger Flüssigkeitsgeschwindigkeit oder hohem Belüftungsgrad.

Abhängigkeit vom Zustand der Rohre: Der Zustand und das Material des Rohrs können die Leistung von Clamp-On-Durchflussmessern erheblich beeinflussen. Beispielsweise können Rohre mit starker Isolierung oder dicken Wänden die akustische Leitfähigkeit beeinträchtigen und zu einer Signalverschlechterung führen. Auch das Material der Rohrleitung kann ein Problem darstellen.

Potenzial für Signalstörungen: Sie sind anfällig für Signalstörungen durch nahe gelegene elektronische Geräte oder durch das Rohrmaterial selbst, was die Zuverlässigkeit der Messung beeinträchtigen kann.

Standort: Die Wahl des Standorts für das Clamp-On-Gerät ist von entscheidender Bedeutung, da die üblichen Installationsvorbehalte, wie z. B. Abstand von Werten und Biegungen, weiterhin gelten. Turbulenzen können reduziert werden, indem mindestens 10 Durchmesser an geraden Rohren stromaufwärts und 5 Durchmesser stromabwärts sichergestellt werden. Diese Faktoren würden in einer permanenten Situation standardmäßig genau überwacht werden.

Clamp-On-Durchflussmessgeräte sind ideal für nicht-invasive, flexible und tragbare Anwendungen, bei denen eine einfache Installation und niedrige Installationskosten im Vordergrund stehen, auch wenn sie eine geringere Genauigkeit bieten und von den Rohr- und Flüssigkeitseigenschaften beeinflusst werden können. Aufgrund ihrer inhärenten Flexibilität werden sie in allen Branchen eingesetzt.

Die Wahl zwischen Ultraschall-Inline- und Clamp-On-Durchflussmessern hängt von den spezifischen Anforderungen der Anwendung ab, einschließlich Faktoren wie erforderliche Genauigkeit, einfache Installation, Wartungserwägungen und die Beschaffenheit der Flüssigkeit und der Rohrleitung.

Die Inline-Ultraschall-Durchflussmessgeräte von Titan nutzen unsere patentierte "Time-of-Flight"-Ultraschalltechnologie und arbeiten mit hervorragender Genauigkeit über einen großen Flüssigkeitsdurchflussbereich von 2 ml/min bis 20 l/min.
