Die neuesten Techniken zum Schleifen von Saphiren
{{{sourceTextContent.subTitle}}}
Bewertung der Leistung von endlosen Diamantseilsägen
{{{sourceTextContent.description}}}
Zusammenfassung
Saphir ist aufgrund seiner einzigartigen Eigenschaften wie außergewöhnlicher Härte, chemischer Stabilität und optischer Transparenz ein sehr wertvolles Material für verschiedene Branchen. Diese Eigenschaften stellen jedoch auch erhebliche Herausforderungen bei der Verarbeitung und dem Schneiden dar. In diesem Beitrag werden fortschrittliche Schneidetechniken für Saphir untersucht, wobei der Schwerpunkt auf der Leistung der endlosen Diamantseilsäge liegt. Wir haben ein Experiment durchgeführt, um die Wirksamkeit der Endlos-Diamantsäge beim Schneiden eines Saphirstabes mit einem Durchmesser von 50 mm in 5,3 mm dicke Wafer zu bewerten. Die Studie vergleicht die Ergebnisse mit herkömmlichen Schneidverfahren und hebt die Vorteile in Bezug auf Oberflächenqualität, Schneideffizienz und Materialintegrität hervor.
1. Einführung
Saphir (AlO) ist ein Material, das in der Optoelektronik, der Luft- und Raumfahrt und der Halbleiterindustrie aufgrund seiner ausgezeichneten thermischen Stabilität, mechanischen Festigkeit und seines breiten Transmissionsbereichs von Ultraviolett bis Infrarot weit verbreitet ist. Das Schneiden von Saphir ist aufgrund seiner Härte (Mohs-Härte 9) eine Herausforderung, die den Einsatz von Diamantwerkzeugen erforderlich macht. Herkömmliche Methoden wie Diamantblatt-Kreissägen und herkömmliche Diamantdrahtsägen haben mehrere Nachteile, darunter geringe Effizienz, schlechte Oberflächenqualität und das Risiko von Mikrorissen. In dieser Studie stellen wir die Endlos-Diamantseilsäge als Alternative vor, um diese Einschränkungen zu überwinden und die Gesamtqualität der Saphir-Waferproduktion zu verbessern.
2. Traditionelle Saphir-Schneidetechniken
Die traditionellen Methoden zum Schneiden von Saphir umfassen den Einsatz von Diamantblatt-Kreissägen und herkömmlichen Diamantdrahtsägen. Diamantblatt-Kreissägen sind zwar für grobe Schnitte geeignet, neigen aber aufgrund der Reibung zu übermäßiger Hitzeentwicklung, was zu thermischen Spannungen und Mikrorissen führt. Zudem ist die Oberflächengüte in der Regel mangelhaft und erfordert weitere Bearbeitungsschritte, um die gewünschte Qualität zu erreichen. Herkömmliche Diamantseilsägen, die mit einer Hin- und Herbewegung arbeiten, hinterlassen oft sichtbare Seilspuren auf der Oberfläche, was zusätzliche Polierschritte erforderlich macht. Außerdem verringert die Rückwärtsbewegung die Gesamtschnittgeschwindigkeit und -effizienz, was den Prozess zeitaufwändiger macht.
3. Endlos-Diamantseilsäge: Methodik
Die endlose Diamantseilsäge stellt einen bedeutenden Fortschritt in der Saphirschneidetechnik dar. Sie verwendet eine Endlosschleife aus diamantbeschichtetem Draht, der sich während des gesamten Schneidprozesses in einer einzigen Richtung bewegt. Dies ermöglicht eine konstante Schnittgeschwindigkeit und reduziert das Auftreten von Drahtabdrücken erheblich, wodurch die Oberflächenqualität verbessert und der Materialverlust minimiert wird.
3.1 Versuchsaufbau

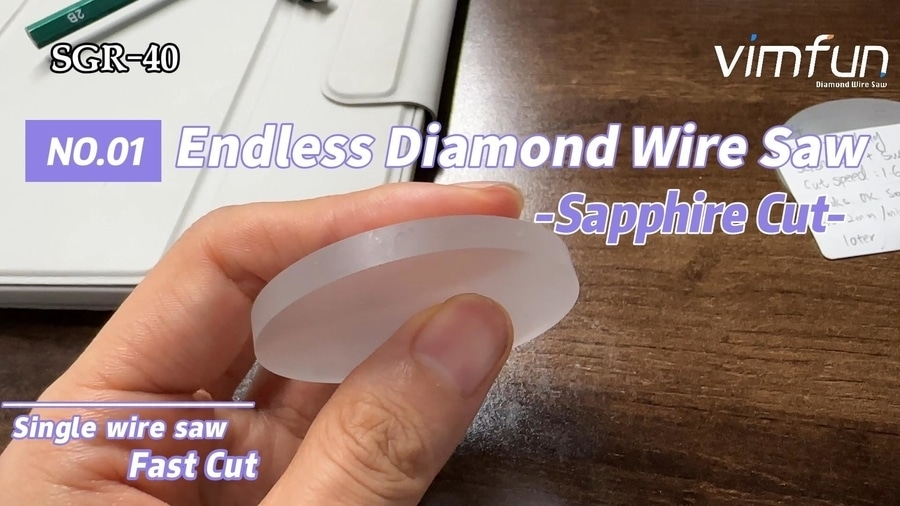

Für den Schneidversuch wurde ein Saphirstab mit einem Durchmesser von 50 mm in 5,3 mm dicke Scheiben geschnitten. Die Endlos-Diamantseilsäge wurde mit einer Geschwindigkeit von 5 m/s betrieben, um Effizienz und Präzision in Einklang zu bringen. Mit einer Vorschubgeschwindigkeit von 2 mm/min wurde sichergestellt, dass beim Schneiden Mikrorisse vermieden und eine hohe Maßgenauigkeit beibehalten wurde.
3.2 Schnittparameter
Drahtgeschwindigkeit: 35 m/s
Vorschubgeschwindigkeit: 2 mm/min
Schneidzeit: 30 Minuten pro Scheibe
Kühlsystem: Es wurde ein Kühlmittel auf Ölbasis verwendet, um die beim Schneiden entstehende Wärme abzuführen und den Aufbau von Wärmespannungen zu verhindern.

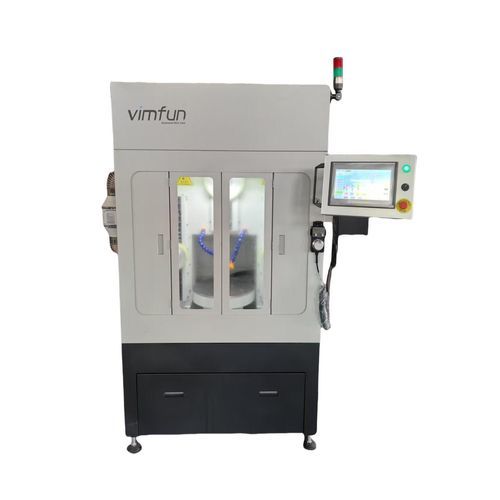

Maschinenmodell: SGR40
4. Ergebnisse und Diskussion
Die Ergebnisse des Versuchs zeigten die überlegene Leistung der Endlos-Diamantseilsäge im Vergleich zu herkömmlichen Schneidverfahren:
Oberflächenqualität: Die mit der Endlos-Diamantseilsäge erzielte Schnittfläche war ausserordentlich glatt und wies keine sichtbaren Seilspuren auf. Dies ist eine deutliche Verbesserung gegenüber den Oberflächen herkömmlicher Diamantseilsägen, die oft zusätzlich poliert werden müssen.
Effizienz beim Schneiden: Der Zeitaufwand für das Schneiden jedes Wafers betrug etwa 30 Minuten, was zwar langsamer ist als der Grobschnitt mit einem Diamantdraht, aber zu einer deutlich besseren Oberflächenqualität führt und den Nachbearbeitungsbedarf minimiert.
Integrität des Materials: Die kontrollierten Schneidparameter stellten sicher, dass die Wafer frei von Mikrorissen und inneren Spannungen waren, was für Anwendungen in der Optoelektronik und in Halbleitern, wo selbst kleine Defekte die Leistung beeinträchtigen können, von entscheidender Bedeutung ist.
5. Vergleich mit traditionellen Methoden
Im Vergleich zu herkömmlichen Diamantblatt-Kreissägen und Diamantdraht-Sägeblättern bietet die Endlos-Diamantseilsäge mehrere entscheidende Vorteile:
Konstante Schnittgeschwindigkeit: Durch das Endlosschleifendesign entfällt die Notwendigkeit, die Bewegung umzukehren, was zu einem gleichmäßigeren Schnitt und einer besseren Oberflächenqualität führt.
Geringere Wärmeentwicklung: Die Kombination aus optimierter Drahtgeschwindigkeit und effektiver Kühlung reduziert die Wärmeentwicklung erheblich und minimiert so die thermische Belastung und das damit verbundene Risiko von Mikrorissen.
Verbesserte Oberflächengüte: Das Fehlen von Seilspuren und die glatte Oberfläche, die durch die Endlos-Diamantseilsäge erzeugt wird, reduzieren oder eliminieren die Notwendigkeit einer kostspieligen und zeitaufwändigen Nachbearbeitung.
6. Anwendungen von Sapphire Wafers
Die in diesem Versuch hergestellten 5,3 mm dicken Saphirwafer eignen sich hervorragend für eine Reihe fortschrittlicher Anwendungen, darunter:
Optische Komponenten: Die hervorragende optische Klarheit und thermische Beständigkeit von Saphir machen diese Wafer ideal für den Einsatz in Hochtemperatur-Sichtfenstern und Laserfenstern.
Halbleitersubstrate: Saphir wird häufig als Substrat in der Silicon on Sapphire (SOS)-Technologie verwendet, die in HF-Anwendungen zur Verbesserung der Geräteleistung eingesetzt wird.
Optoelektronische Geräte: Die Transparenz von Saphir im UV- bis IR-Spektrum macht es für die Herstellung von LEDs und anderen optoelektronischen Komponenten sehr wertvoll.
7. Schlussfolgerung
Das Experiment hat gezeigt, dass die Endlos-Diamantseilsäge ein äußerst effektives Werkzeug für das Schneiden von Saphir ist, das im Vergleich zu herkömmlichen Methoden erhebliche Verbesserungen in Bezug auf Oberflächenqualität, Effizienz und Materialintegrität bietet. Die Fähigkeit, qualitativ hochwertige Saphir-Wafer mit minimalen Defekten zu produzieren, ist entscheidend für Branchen, die auf die einzigartigen Eigenschaften von Saphir angewiesen sind. Da die Nachfrage nach Saphir in der Spitzentechnologie weiter steigt, stellt die Endlos-Diamantseilsäge eine zuverlässige und effiziente Lösung für die Bearbeitung dieses anspruchsvollen Materials dar.
8. Zukünftige Arbeiten
Die künftige Forschung wird sich auf die weitere Optimierung der Schnittparameter konzentrieren, um die Effizienz zu steigern und die Schnittzeit zu verkürzen. Darüber hinaus werden Experimente mit Saphirstäben mit größerem Durchmesser und unterschiedlichen Waferdicken durchgeführt, um die Skalierbarkeit der Endlos-Diamantseilsägetechnologie für industrielle Anwendungen zu bewerten.
