Bei der Herstellung hochpräziser optischer Linsen ist die Unversehrtheit der Linsenoberfläche und des Untergrunds entscheidend. Einer der verstecktesten, aber folgenreichsten Defekte ist die Beschädigung des Untergrunds optischer Linsen, die beim Schneiden auftritt. Diese Art von Beschädigung ist mit bloßem Auge oder herkömmlichen Prüfgeräten nicht sichtbar, kann aber die optische Leistung beeinträchtigen, die Festigkeit verringern und die Polierkosten erhöhen.

Das Verständnis der Hauptursachen für Oberflächenbeschädigungen beim Schneiden ermöglicht es Ingenieuren, Strategien zur Verringerung von Defekten, zur Verbesserung der Linsenqualität und zur Erhöhung der langfristigen Zuverlässigkeit umzusetzen. In diesem Artikel werden fünf Hauptursachen für Schäden unter der Oberfläche von optischen Linsen untersucht und praktische Methoden zur Schadensbegrenzung erörtert.

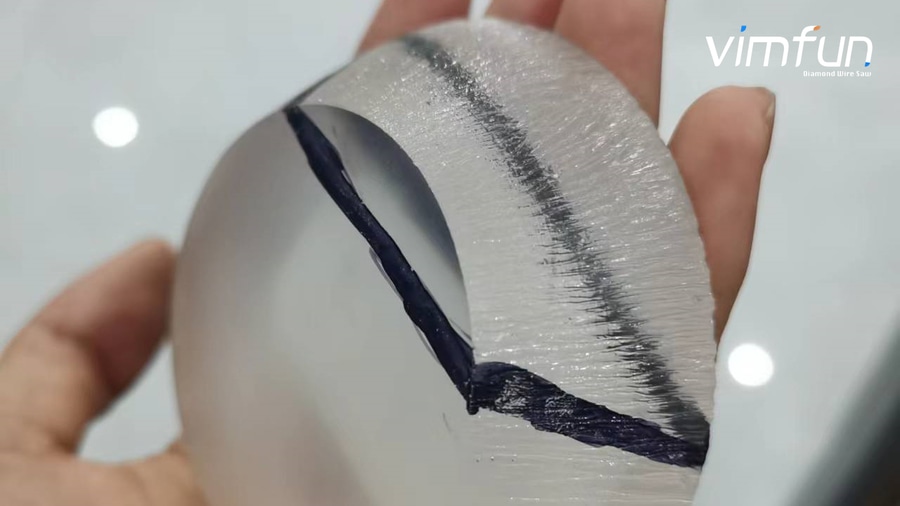

beschädigung der Oberfläche optischer Linsen
Bildschirmfoto
1. Mechanische Belastung durch Schnittkräfte
Während des Schneidens erzeugen die mechanischen Kräfte, die vom Werkzeug oder Draht ausgeübt werden, Spannungen unter der Oberfläche. Bei spröden optischen Materialien können diese Spannungen radiale und laterale Mikrorisse erzeugen, die sich unter der nominalen Oberfläche ausbreiten und zu Schäden unter der Oberfläche führen.

Technischer Hinweis: Hohe Vorschubgeschwindigkeiten oder unsachgemäßer Werkzeugeingriff verstärken spannungsinduzierte Risse. Eine optimale Kontrolle der Vorschubgeschwindigkeit, der Drahtspannung und der Schnittgeschwindigkeit ist für die Schadensbegrenzung unerlässlich.

2. Thermische Effekte und Wärmestau
Beim Hochgeschwindigkeitsschneiden entsteht örtlich begrenzte Wärme, insbesondere in Materialien wie BK7, Quarzglas oder Germanium. Thermische Gradienten erzeugen Zugspannungszonen, die zu irreversiblen Verformungen unter der Oberfläche und Mikrorissen beitragen.

Beispiel für Parameterkontrolle:

Drahtgeschwindigkeit: bis zu 80 m/s
Drahtspannung: 150-250 N
Die Aufrechterhaltung der richtigen Geschwindigkeit und Kühlung verhindert übermäßige thermische Belastung und reduziert Fehler im Untergrund.

Referenz: ASM-Handbuch zur Materialcharakterisierung
https://www.asminternational.org/materials-resources/complex-materials-handbook

3. Werkzeugverschleiß und Abrasivmittelverschleiß
Abgenutzte Schneidwerkzeuge oder Diamantdrahtschleifmittel erzeugen ungleichmäßige Kräfte, die zu instabilen Schnittbedingungen führen. Diese Unregelmäßigkeit verstärkt die lokale Eindrückung, was zu Mikrorissen unter der Oberfläche führt.

Abhilfe: Regelmäßige Werkzeuginspektionen, der Austausch von abgenutztem Draht und die Verwendung gleichbleibend hochwertiger Schleifmittel verringern das Risiko von Schäden unter der Oberfläche.

4. Spröde Materialeigenschaften
Optische Materialien sind oft Substrate mit geringer Bruchzähigkeit. Während des Schneidens können selbst kleine Störungen zu Rissen unter der Oberfläche führen. Dies gilt insbesondere für Infrarotmaterialien wie Germanium und Zinkselenid, die sehr empfindlich auf mechanische und thermische Belastungen reagieren.

Referenz: ISO 25178 - Oberflächenbeschaffenheit
https://www.iso.org/standard/52075.html

5. Unzureichende Erkennung und Prozessüberwachung
Schäden unter der Oberfläche bleiben oft unbemerkt, da visuelle Inspektionen und herkömmliche Profilometer Fehler unter der Oberfläche nicht erkennen können. Mangelnde Prozessüberwachung in Echtzeit führt dazu, dass sich Mikrorisse bilden und ausbreiten können, was die Polierzeit und den Materialverlust in der späteren Produktion erhöht.

Fortschrittliche Erkennungstechniken:

Optische Kohärenztomographie (OCT)
Ultraschall-C-Scan
Röntgen-Computertomographie (CT)
Diese Methoden ermöglichen eine tiefenaufgelöste Bildgebung zur Erkennung und Entschärfung von Schäden unter der Oberfläche vor dem abschließenden Polieren.

Auswirkungen auf die optische Leistung
Auch wenn sie zunächst nicht sichtbar sind, beeinträchtigen Schäden unter der Oberfläche die Leistung:

Die Lichtstreuung verringert die Modulationsübertragungsfunktion (MTF).
Die mechanische Festigkeit nimmt ab, was das Ausfallrisiko erhöht.
Übermäßiges Polieren ist erforderlich, um versteckte Defekte zu entfernen, was die Kosten erhöht.
Die langfristige Zuverlässigkeit wird durch Temperaturschwankungen oder mechanische Belastungen beeinträchtigt.
Strategien zur Schadensbegrenzung
Um Schäden unter der Oberfläche optischer Linsen zu minimieren, sollten die Hersteller:

Optimieren der Schneidparameter: Vorschub, Geschwindigkeit, Drahtspannung.
Hochwertige Diamantschleifmittel mit der richtigen Korngröße verwenden.
Eine mehrstufige Bearbeitung durchführen: Grobschnitt gefolgt von Feinschliff.
Oberflächenschonendes Polieren einsetzen: CMP oder magnetorheologisches Finishing.
Einsatz von Echtzeitüberwachung: Vibrations-, Kraft- und Temperatursensoren.
Industrielle Anwendungen
Beschädigungen unter der Oberfläche sind in Branchen, die hochpräzise Optiken benötigen, kritisch:

Linsen für die Halbleiterlithografie
Optik für Luft- und Raumfahrt und Verteidigung
Hochpräzise Mikroskopie
Infrarot-Abbildungsobjektive
AR/VR optische Komponenten
Die Reduzierung von Schäden unter der Oberfläche verbessert die Ausbeute, Qualität und Langlebigkeit optischer Systeme.

Schlussfolgerung
Wichtigste Erkenntnisse:

Mechanische Belastung und Schnittkräfte sind die Hauptursachen.
Thermische Effekte erzeugen Mikrorisse unter der Oberfläche.
Werkzeugverschleiß und Schleifmittelqualität wirken sich direkt auf die Integrität des Untergrunds aus.
Die Sprödigkeit des Materials vergrößert die durch das Schneiden verursachten Defekte.
Einschränkungen bei der Erkennung führen dazu, dass verborgene Defekte bestehen bleiben, was die Kosten erhöht und die Zuverlässigkeit verringert.
Durch das Verständnis und die Kontrolle dieser Faktoren können Hersteller die Beschädigung von optischen Linsen unter der Oberfläche erheblich reduzieren, die Qualität verbessern, den Ausschuss reduzieren und die Lebensdauer der optischen Komponenten verlängern.
