Eine Germanium-Block-Drahtsäge, die Freiform-Linsenrohlinge direkt aus DXF-Dateien schneidet

{{{sourceTextContent.subTitle}}}

Vimfun SGI 40: Eine Drahtsäge für Germaniumblöcke, die frei geformte Linsenrohlinge direkt aus DXF-Dateien schneidet

{{{sourceTextContent.description}}}

Die Germanium-Block-Drahtsäge SGI 40 von Vimfun verarbeitet Germaniumblöcke in Standardgröße – Ø 185 × L 400 mm – und bietet zwei Schneidemodi über eine einzige Steuerung: automatisches gerades Schneiden für Produktionswafer und einen DXF-Konturmodus, der Freiformgeometrien direkt aus dem Block herausschneidet.

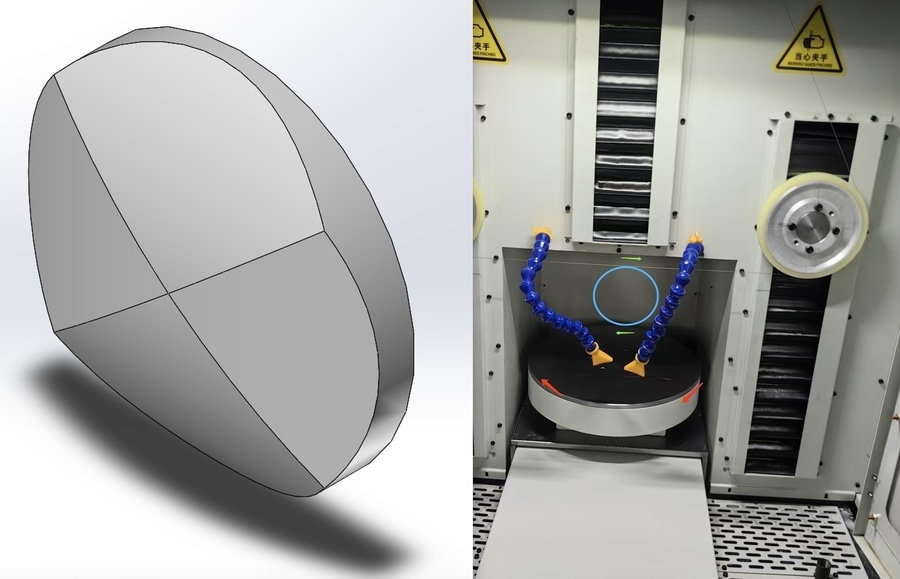

Der Konturmodus ist das Alleinstellungsmerkmal. Halbmonde, außeraxiale Linsenrohlinge und unregelmäßige Umrisse – Geometrien, die mit einem Kernbohrer oder einer ID-Säge nicht hergestellt werden können – werden in einem einzigen Durchgang mit einer Schnittspalte von ca. 0,5 mm im geschlossenen Regelkreis und einer Wiederholgenauigkeit von ±0,01 mm in Y/Z-Richtung geschnitten. Die Materialbilanz bei einem Substratpreis von 2.200 $/kg: Ein 73 × 53 mm großer Halbmond-Rohling, der auf herkömmliche Weise (Rechteck plus Fräsen) hergestellt wird, verursacht einen Materialverlust von ca. 6,5 g Germanium; beim Drahtschneiden entlang der DXF-Kontur sind es ca. 0,8 g. Bei 1.000 Rohlingen pro Jahr bedeutet das eine Einsparung von über 11.000 $ an Germanium.

Die Plattform hat sich in der Produktion bewährt: Sunny Optical (HKSE: 2382) setzte die SGI-Serie für eine asymmetrische halbmondförmige Germaniumlinse ein, die mit drei herkömmlichen Verfahren nicht in Serie hergestellt werden konnte, meldete eine Ausbeuteverbesserung von ca. 30 % und hat seitdem an seinen Standorten auf über 30 Vimfun-Maschinen aufgestockt.

Vimfun bietet einen kostenlosen Probeschnitt nach Kontur auf vom Kunden bereitgestellten DXF-Dateien und Material an.
