Ein umfassender Leitfaden zu den Eigenschaften und Anwendungsbereichen von kundenspezifischen Rohrmagneten

Kapitel 1: Einführung in kundenspezifische Rohrmagnete
Kundenspezifische Rohrmagnete erfreuen sich aufgrund ihrer geringen Größe, hohen Kraft, schnellen Reaktionszeit und Zuverlässigkeit zunehmender Beliebtheit in den Bereichen Automatisierung, Automobilindustrie, Medizin, intelligente Schlösser, Ventile und Bewegungssteuerungsanlagen.
Maßgefertigte Rohrmagnete (im Gegensatz zu handelsüblichen Standardmagneten) können je nach Anforderungen an Kraft, Hublänge, Spannung, Einschaltdauer, Abmessungen, Befestigungsart, Umgebungsbedingungen und Lebensdauer speziell für eine bestimmte Anwendung ausgelegt werden.
Ein gut konzipiertes Rohrmagnet ist ein Bauteil, das eine effiziente lineare Bewegungssteuerung ermöglicht und gleichzeitig Platz spart sowie die Zuverlässigkeit erhöht. Eine falsch gewählte Ausführung kann hingegen zu Leistungsmängeln, Überhitzung, kurzer Lebensdauer oder Problemen bei der Installation führen.
Dieser umfassende Leitfaden behandelt den Aufbau, die Funktionsprinzipien, die Typen, die Vorteile, die Anwendungsbereiche, konstruktive Aspekte, Auswahlkriterien, den Bestellprozess für OEMs sowie wichtige Faktoren, die bei der Auswahl eines maßgeschneiderten Rohrmagneten zu berücksichtigen sind.

Kapitel 2: Was ist ein Rohrmagnet?
Ein Rohrmagnet ist ein elektromagnetischer Aktuator, der elektrische Energie in eine lineare Bewegung umwandelt.
Es handelt sich um ein rohrförmiges Gehäuse mit einer Spulenbaugruppe und einem zylindrischen Kolben, der sich bewegt, wenn elektrischer Strom durch die Spule fließt.
Je nach Bauart kann der Kolben für folgende Funktionen eingesetzt werden:
Zugbewegung
Schubbewegung
Schub-Zug-Bewegungen
Haltefunktion
Die grundlegenden Leistungsmerkmale eines Rohrmagneten sind:
Betriebsspannung
Ausgangskraft
Hublänge.
Spulenwiderstand
Leistungsaufnahme
Einschaltdauer
Reaktionszeit
Temperaturbereich
Dank der effizienten Auslegung des Magnetkreises können Rohrmagnete im Vergleich zu vielen herkömmlichen elektromagnetischen Aktuatoren ähnlicher Größe eine höhere Kraft erzeugen.
_

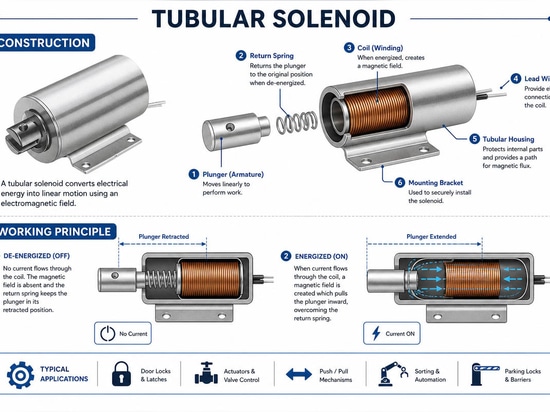

Kapitel 3: Aufbau und Funktionsprinzip von Rohrmagneten
Ein typischer kundenspezifischer Rohrmagnet umfasst die folgenden Komponenten:

3.1 Kupferspule
Das Antriebselement eines elektromagnetischen Aktuators ist die Kupferspule.
Der durch die Spulenwicklung fließende Strom erzeugt ein Magnetfeld. Die Magnetkraft wird durch die folgenden Parameter bestimmt:
Anzahl der Spulenwindungen
Stromstärke
Drahtdurchmesser
Spulenwiderstand
Magnetischer Wirkungsgrad
Die Qualität des Kupferdrahts und fortschrittliche Wicklungstechnologie tragen zur Leistung bei und minimieren die Wärmeentwicklung.

3.2 Magnetkern
Der Magnetfluss wird über den Magnetkern geleitet.
Typische Werkstoffe:
Kohlenstoffarmer Stahl
Ferrolegierung
Magnetischer Edelstahl
Ein richtig ausgelegter Magnetkern kann den magnetischen Wirkungsgrad und die Ausgangskraft erhöhen.

3.3 Kolben
In einem rohrförmigen Magnetventil befindet sich ein bewegliches Element, das als Kolben bezeichnet wird.
Er besteht in der Regel aus magnetischen Werkstoffen und ist für eine lineare Bewegung ausgelegt.
Wichtige Eigenschaften sind:
Kolbenbreite
Oberflächenbehandlung
Härte der Werkstoffe
Auslegung des Luftspalts
Hublänge
3.4 Rückstellfeder
In Rohrmagneten kann eine Rückstellfeder verwendet werden.
Die Feder dient dazu:
den Kolben nach dem Abschalten des Magnetventils zurückzuziehen
die Ruheposition beizubehalten
die Rückstellkraft zu steuern
Die Auswahl der Feder hängt vom erforderlichen Hub und der Betätigungskraft ab.

3.5 Gehäuse
Das Gehäuse schützt die inneren Bauteile und dient als mechanische Stütze.
Typische Werkstoffe:
Stahl, Edelstahl
Aluminium
Verzinkungen oder Zink-Nickel-Beschichtungen können die Korrosionsbeständigkeit verbessern.

Wie funktioniert es?
Der Betriebsablauf ist wie folgt:
Strom fließt in die Spule,
die Spule erzeugt ein Magnetfeld.
Der Kern und der Kolben leiten den Magnetfluss.
Der Kolben wird durch die Magnetkraft bewegt.
Die mechanische Bewegung bewirkt die gewünschte Aktion.
Die Optimierung der elektromagnetischen Kraft erfolgt durch Variation folgender Parameter:
Spulenauslegung
Magnetisches Material
Luftspalt
Kolbenauslegung
Betriebsspannung

Kapitel 4: Spezielle Typen von Rohrmagneten
4.1 Zug-Rohrmagnet
Ein Zug-Rohrmagnet zieht den Kolben bei Erregung in die Spule hinein.
Anwendungen:
Elektromagnetische Verriegelung.
Sicherheitsausrüstung
Mechanische Schalter
4.2 Druck-Rohrmagnet
Ein Push-Rohrmagnet drückt den Kolben bei Erregung nach außen.
Anwendungen für:
Steuerventil
Fabrikausrüstung
Automatisierungssysteme
4.3 Push-Pull-Rohrmagnet
Die Push-Pull-Bauweise ermöglicht eine Bewegung in zwei entgegengesetzte Richtungen.
Vorteile:
Flexibilität bei der mechanischen Konstruktion
Mehr Anwendungsmöglichkeiten
Geeignet für komplexe Mechanismen

4.4 Verriegelungs-Rohrmagnet
Bei einem Verriegelungsmagneten ist keine Stromversorgung erforderlich, um die Position zu halten.
Vorteile:
Minimale Leistungsaufnahme
Energieeinsparung
Batteriebetriebene Anwendungen
Anwendungen:
Intelligente Schlösser
Tragbare Geräte
IoT-Geräte (Internet der Dinge)

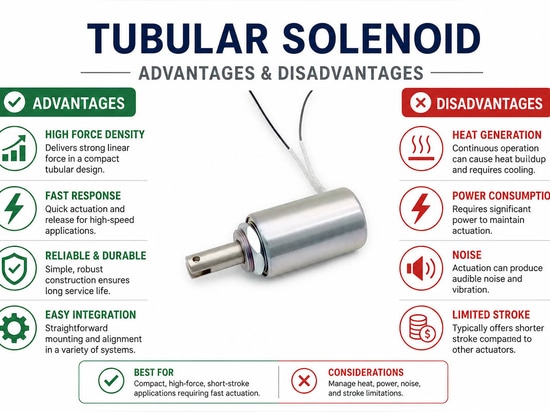

Kapitel 5: Vor- und Nachteile kundenspezifischer Rohrmagnete
Vorteile
5.1 Kompakte Bauform
Die Rohrform reduziert den Einbauraum und ermöglicht eine einfache Integration in kompakte Geräte.
5.2 Hohe Leistungsabgabe
Rohrmagnetventile erzeugen im Vergleich zu vielen kleinen Aktuatoren eine relativ hohe Magnetkraft.
5.3 Schnelle Reaktion
Bei Stromzufuhr bewegt sich der Kolben schnell, wodurch sie sich für den Einsatz in Automatisierungsanwendungen eignen.
5.4 Zuverlässigkeit
Eine relativ geringe Anzahl mechanischer Elemente führt zu hoher Zuverlässigkeit und langer Lebensdauer.
5.5 Anpassungsmöglichkeiten
Der Hersteller kann folgende Elemente individuell anpassen:
Abmessungen
Leistung
Spannung
Steckverbinder
Hub
Beschichtungen

Nachteile
5.6 Begrenzter Hub
Der Hub von Rohrmagneten ist in der Regel kürzer als bei Motoren oder Zylindern.
5.7 Wärmeentwicklung
Ein thermisches Design ist erforderlich, um die im Dauerbetrieb in der Spule entstehende Wärme abzuleiten.
5.8 Magnetische Störungen
Der Einsatz in empfindlichen Geräten kann durch externe Magnetfelder gestört werden. _

Kapitel 6: Anwendungen von kundenspezifischen Rohrmagneten

Maßgefertigte Rohrmagnete werden häufig bei der Herstellung von Industrieanlagen eingesetzt, die eine lineare Bewegungssteuerung erfordern. Rohrmagnete ermöglichen schnelle Reaktionszeiten, eine kompakte Bauweise und eine zuverlässige elektromechanische Betätigung. Aufgrund ihrer zylindrischen Form, die hohe Kräfte auf kleinem Raum ermöglicht, lassen sich Rohrmagnete zudem leicht integrieren.

Rohrmagnete finden Anwendung in Automatisierungs- und Fertigungsanlagen für mechanische Verriegelungs-, Positionierungs-, Spann-, Sortier- und Zuführvorgänge. Darüber hinaus sind Rohrmagnete sehr schnell und können Bewegungen in automatisierten Produktionslinien und Robotikanwendungen präzise steuern.

Maßgefertigte Rohrmagnete werden häufig in der Medizin- und Gesundheitsbranche in Diagnosegeräten, Pumpen, medizinischen Analysegeräten und Fluidsteuerungsvorrichtungen eingesetzt. Sie arbeiten äußerst stabil, während Hub und Kraft individuell eingestellt werden können. Aus diesem Grund eignen sich Rohrmagnete für Präzisionsanwendungen.

Rohrmagnetventile werden in Fluid- und Ventilsteuerungssystemen als Quetschventile, Pneumatikventile und Flüssigkeitssteuerungssysteme eingesetzt, wo sie zuverlässige Öffnungs- und Schließvorgänge gewährleisten.

In der Sicherheits- und Zutrittskontrollbranche kommen Rohrmagnetventile in elektronischen Schlössern, Verkaufsautomaten, Schränken und Sicherheitsvorrichtungen zum Einsatz. Sie zeichnen sich durch eine hohe Haltekraft und schnelle Aktivierung aus.

Weitere Anwendungsbereiche sind Automobiltechnik, Laborgeräte, Büroautomation und intelligente Gerätetechnik. Durch die Konfiguration der Rohrmagnete hinsichtlich Spannung, Hublänge, Zugkraft, Befestigung und Einschaltdauer lassen sich Magnete realisieren, die alle Anforderungen industrieller Anwendungen erfüllen.

Kapitel 7: Vermeidung häufiger Fehler während der Konstruktionsphase
Viele Ausfälle von Rohrmagneten werden durch falsche Entscheidungen in der Konstruktionsphase verursacht.
Fehler 1: Anforderungen an die Kraft wurden nicht berücksichtigt
Lösung:
Berechnung der erforderlichen Kraft unter Berücksichtigung folgender Parameter:
Lastgewicht
Reibung
Federkraft
Sicherheitsfaktor
Fehler 2: Falsche Auswahl der Spannung
Eine falsche Spannung kann zu folgenden Problemen führen:
Geringe Kraft
Durchbrennen
Zerstörung der Spule
Folgende Parameter müssen überprüft werden:
Spannung
Stromstärke
Widerstandsfähigkeit, Widerstand
Fehler 3: Nichtbeachtung des Einschaltverhältnisses
Für den Dauerbetrieb ist eine spezielle Konstruktion erforderlich.
Wurde das Einschaltverhältnis falsch gewählt, kann dies zu Überhitzung führen.

Fehler Nr. 4: Nichtberücksichtigung der Umgebungsbedingungen
Berücksichtigung folgender Parameter:
Temperatur
Luftfeuchtigkeit
Staubbelastung
Korrosion
Fehler 5: Fertigung ohne Prototypentests
Prototypentests helfen bei der Überprüfung folgender Punkte:
Ausgangskraft
Hub
Temperaturanstieg
Lebensdauer

Kapitel 8: Auswahl des richtigen Rohrmagneten für Ihre Anwendungsanforderungen Beachten Sie Folgendes:
1. Definition der Kraftanforderungen: Zugkraft
Schubkraft Greifkraft
2. Hublänge
Bestätigung des erforderlichen Verfahrwegs.
3. Spannung
Gängige Werte:
12 V DC, 12 V DC, 24 V DC, 48 V DC
4. Einschaltdauer
Auswahl entsprechend der Betriebsfrequenz.
5. Verfügbarer Einbauraum
Prüfen Sie die folgenden Parameter:
Durchmesser
Länge
Befestigungsart
6. Umgebungsbedingungen
Auswahl der geeigneten Parameter:
Schutzart
Beschichtung
Material

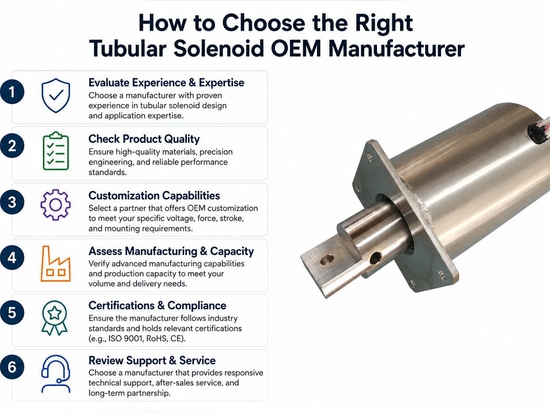

Kapitel 9: So wählen Sie den richtigen OEM-Hersteller für Rohrmagnetventile aus
Sie sollten einen renommierten OEM-Hersteller wählen, der Folgendes bieten kann:
Technische Kompetenz
Prüfen Sie:
Produktdesign-Kompetenz
Magnetische Simulation
Prototypenentwicklung
Produktionskompetenz
Wichtigste Kompetenzen:
CNC-Bearbeitung
Spulenwicklung
Metallstanzung .
Produktionslinien
Prüfgeräte
Qualitätskontrolle
Achten Sie auf:
Kraftprüfung.
Lebensdauertests.
Temperaturtests
Prüfberichte
Erfahrung mit kundenspezifischen Anpassungen
Der Lieferant sollte Folgendes ermöglichen:
Kleine Musterbestellungen
Massenproduktion
Kundenspezifische Werkzeuge

Kapitel 10: Warum maßgefertigte Rohrmagnetventile immer beliebter werden

Maßgefertigte Rohrmagnete haben im Laufe der Zeit aufgrund der einzigartigen Eigenschaften, die mit ihrem Einsatz einhergehen, zunehmend an Bedeutung gewonnen. Sie sind klein und zylinderförmig, was bedeutet, dass sie ein maximales Kraft-Gewichts-Verhältnis bieten und lange Hübe unterstützen können.

Ein weiterer Faktor, der sie sehr begehrt macht, ist die Möglichkeit der individuellen Anpassung. Diese Produkte lassen sich hinsichtlich Spannungen, Kolbenausführungen sowie Befestigungsarten in hohem Maße anpassen, was bedeutet, dass sie in verschiedenen Branchen und für vielfältige Zwecke wie Schlösser, medizinische Geräte und Automatisierung eingesetzt werden können. Darüber hinaus kann die Konstruktion Elemente wie Edelstahlhülsen und Teflonbeschichtungen umfassen, die durch Reibungsreduzierung die mechanische Lebensdauer erhöhen. Zudem verfügen sie über ein vollständig geschlossenes Gehäuse, das verhindert, dass Staub und Schmutz in das Innere des Magnetventils eindringen. Die wichtigsten Markttreiber für kundenspezifische Rohrmagnetventile sind die Automatisierungsinitiativen, die weltweit und insbesondere im asiatisch-pazifischen Raum angelaufen sind.

Diese Region ist derzeit führend und trägt maßgeblich zum Wachstum des Marktes bei. Die Zukunftsaussichten sind positiv und stabil. Zusammenfassend lässt sich sagen, dass maßgefertigte Rohrmagnete eine Lösung für viele technische Probleme darstellen.

Kapitel 11: Leitfaden zur Fehlerbehebung bei maßgefertigten Rohrmagneten

Maßgefertigte Rohrmagnete finden zahlreiche Anwendungen in der Automatisierung, im Maschinenbau, bei medizinischen Geräten, in Schlössern, Ventilen, der Robotik und in verschiedenen Steuerungssystemen. Die Fehlfunktion kann auf elektrische, mechanische oder konstruktionsbedingte Probleme zurückzuführen sein. Im Folgenden finden Sie einige Tipps zur Fehlerbehebung, die Ihnen helfen können, mögliche Probleme zu erkennen und zu beheben.

1. Das Magnetventil funktioniert nicht

Mögliche Ursachen:

Keine Stromversorgung / Spannung ist unzureichend
Elektrischer Anschluss ist fehlerhaft oder schlecht
Spule beschädigt oder durchgebrannt
Überhitzung durch ungeeigneten Einschaltzyklus

Lösungen:

Stellen Sie sicher, dass eine Stromversorgung vorhanden ist und die Spannung für dieses spezielle Magnetventil korrekt ist.
Überprüfen Sie die elektrische Verkabelung und die Anschlussklemmen.
Messen Sie den Spulenwiderstand mit einem Multimeter und stellen Sie sicher, dass der Wert im normalen Bereich liegt.
Überschreiten Sie nicht den zulässigen Arbeitszyklus des Magnetventils.
2. Unzureichende Zug- oder Schubkraft

Ursachen des Problems:

Die Spannung ist nicht ausreichend oder der Strom ist zu gering
Zu großer Abstand zwischen Kolben und Kern.
Falsche Wahl der Federkraft
Übermäßige mechanische Belastung.

Lösungen:

Stellen Sie sicher, dass die richtige Spannung und Stromstärke verwendet werden.
Überprüfen Sie die Hublänge und die Kolbenbaugruppe.
Reduzieren Sie übermäßigen mechanischen Widerstand.
Beachten Sie die Spezifikationen des Magnetventils hinsichtlich Hublänge und Kraftwert.
3. Überhitzung des Magnetventils

Gründe für die Überhitzung:

Dauerbetrieb über den Nenn-Einschaltzyklus hinaus
Überspannung am Eingang
Mangelhafte Wärmeableitung
Durch hohe Temperaturen verursachte Spannungsschwankungen

Lösungen:

Stellen Sie sicher, dass das Magnetventil für den Dauerbetrieb ausgelegt ist.
Verwenden Sie die richtige Spannung.
Verbessern Sie die Wärmeableitung oder erhöhen Sie die Belüftung.
Erwägen Sie eine Neukonstruktion der Spule, um deren Beständigkeit gegenüber höheren Temperaturen zu verbessern.
4. Langsame oder unregelmäßige Bewegung

Mögliche Ursachen:

Verunreinigungen im Inneren des Rohrs
Fehlausrichtung des Kolbens und Reibung
Unzureichende Schmierung
Gebrochene Rückstellfeder.

Lösungen:

Reinigen Sie die inneren Teile und stellen Sie sicher, dass der Kolben ordnungsgemäß funktioniert.
Überprüfen Sie die Kolbenbaugruppe und die mechanische Ausrichtung.
Ersetzen Sie defekte Federn oder wählen Sie Federn mit besseren Spezifikationen.
5. Geräusche oder Vibrationen

Ursachen:

Aufprall des Kolbens am Ende des Hubs
Lose Befestigung
Resonanz des Magnetkreises

Lösungen:

Verwenden Sie eine Dämpfung oder ändern Sie das Hubmuster.
Befestigungsschrauben festziehen, um ein stabiles Befestigungssystem zu gewährleisten.
Das Design des Magnetkreises verbessern, um Vibrationen zu minimieren.

Bei kundenspezifischen Rohrmagneten ist es sinnvoll, wichtige Informationen wie Spannung, Hub, Kraftanforderungen, Einschaltdauer, Betriebstemperatur und Einbaubedingungen zu besprechen, um Probleme zu vermeiden.
Leitfaden zur Fehlerbehebung bei kundenspezifischen Rohrmagneten
Problem Mögliche Ursache Lösung
Magnet bewegt sich nicht Keine Stromversorgung Spannungsanschluss prüfen
Geringe Kraft Falsche Spannung oder Überlastung Spezifikationen überprüfen
Übermäßige Erwärmung Falscher Einschaltzyklus Spulenauslegung verbessern
Langsame Bewegung Mechanische Reibung Ausrichtung des Kolbens prüfen
Geräusche während des Betriebs Lose Teile Mechanische Montage verbessern

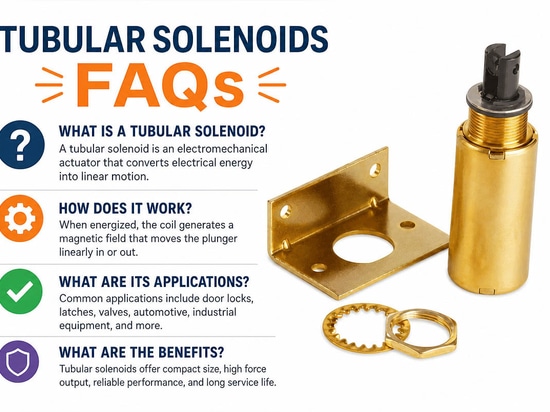

12. Häufig gestellte Fragen zu Rohrmagneten
Frage 1: Was ist ein kundenspezifischer Rohrmagnet?
Ein kundenspezifischer Rohrmagnet ist ein elektromagnetischer Aktuator, der speziell auf die Anforderungen einer bestimmten Anwendung zugeschnitten ist.
Frage 2: Welche Angaben muss ich machen, um ein kundenspezifisches Magnetventil zu bestellen?
Sie sollten folgende Angaben machen:
Spannung
Kraft
Hub
Einschaltdauer
Abmessungen
Einsatzzweck
Frage 3: Können Rohrmagnetventile im Dauerbetrieb eingesetzt werden?
Ja, Sir. Rohrmagnetventile für den Dauerbetrieb verfügen über ein optimiertes Spulendesign und ein optimiertes Wärmemanagement.
F4: In welchen industriellen Bereichen kommen Rohrmagnetventile zum Einsatz?
Sie finden breite Anwendung in der Automatisierungstechnik, in der Automobilindustrie, bei medizinischen Geräten, in Haushaltsgeräten und in Sicherheitssystemen.
F5: Wie hoch ist die Lebensdauer eines Rohrmagnetventils?
Je nach Bauart und Betriebsbedingungen können viele Rohrmagnete Hunderttausende von Zyklen erreichen.

13. Fazit
Maßgefertigte Rohrmagnete sind eine effiziente und zuverlässige Lösung für Anwendungen, die eine präzise Steuerung linearer Bewegungen erfordern. Ihre kompakte Bauweise, hohe Kraft, schnelle Reaktionszeit und die Möglichkeit der individuellen Anpassung machen sie in vielen Branchen immer beliebter.
Bei der richtigen Auswahl eines Rohrmagneten müssen Kraft, Hub, Spannung, Einschaltdauer, Umgebungsbedingungen und Einbauanforderungen berücksichtigt werden.
Die Zusammenarbeit mit einem erfahrenen Hersteller von kundenspezifischen Rohrmagneten sorgt für eine bessere Leistung, eine Beschleunigung des Entwicklungsprozesses und eine reibungslose OEM-Produktion.
Kundenspezifische Rohrmagnete sind eine der besten Lösungen für heutige industrielle Anwendungen.
