So berechnen Sie die Zugkraft eines Magnetventils für Automatisierungsmaschinen

{{{sourceTextContent.subTitle}}}

Erfahren Sie, wie Sie die Zugkraft von Magnetventilen für Automatisierungsmaschinen berechnen. Lernen Sie die Kraftformeln und die wichtigsten Faktoren kennen und erfahren Sie, wie Sie das richtige Magnetventil auswählen.

{{{sourceTextContent.description}}}

So berechnen Sie die Zugkraft von Magnetventilen für Automatisierungsmaschinen

Kapitel 1: Einführung in die Berechnung der Zugkraft von Magnetventilen
Die Auswahl des richtigen Aktuators ist für den zuverlässigen Betrieb von Industriemaschinen in Automatisierungssystemen von entscheidender Bedeutung. Magnetventile gehören aufgrund ihrer schnellen Reaktionszeit, ihrer kompakten Bauweise, ihres zuverlässigen Betriebs und ihres einfachen Aufbaus zu den beliebtesten elektromagnetischen Aktuatoren.
Einer der wichtigsten zu bewertenden Parameter ist jedoch die Zugkraft von Magnetventilen.
Eine falsche Wahl der Zugkraft kann zu einer Reihe von Problemen führen:
Der Mechanismus ist nicht in der Lage, die erforderlichen Vorgänge auszuführen.
Das Magnetventil wird überlastet, überhitzt sich und fällt aus.
Die Maschine wird bei Betrieb mit hoher Drehzahl instabil.
Erhöhte mechanische Belastungen verkürzen die Lebensdauer des Magnetventils.
Daher ist es für Ingenieure sehr wichtig zu lernen, wie man die Zugkraft von Magnetventilen berechnet, um den richtigen Aktuator auszuwählen und die Leistung der Maschinen zu steigern.
Dieser Artikel liefert Informationen zur Berechnung der Zugkräfte von Magnetventilen, zu den Einflussfaktoren sowie zu praktischen Ansätzen für die Auswahl von Magnetventilen für Automatisierungssysteme.

Kapitel 2: Was ist die Zugkraft eines Magnetventils?
Die Zugkraft bezeichnet die elektromagnetische Kraft, die von der Magnetspule erzeugt wird, wenn ein Kolben nach Anlegen der elektrischen Spannung nach innen gezogen wird.
Die Zugkraft ist die Fähigkeit des Elektromagneten, eine mechanische Last zu bewegen oder zu halten.
In Automatisierungsanlagen wird die Zugkraft üblicherweise in folgenden Einheiten angegeben:
N
Grammkraft (gf)
Kilogrammkraft (kgf)
Lbf (Pfundkraft)
Umrechnungen: -
1 N ≈ 101,97 gf 1 kgf ≈ 9,81 N
So kann beispielsweise ein Elektromagnet mit einer Zugkraft von 50 N folgende Zugkraft erzeugen:
50 × 101,97 = 5098 gf oder etwa 5,1 kgf Zugkraft erzeugen.

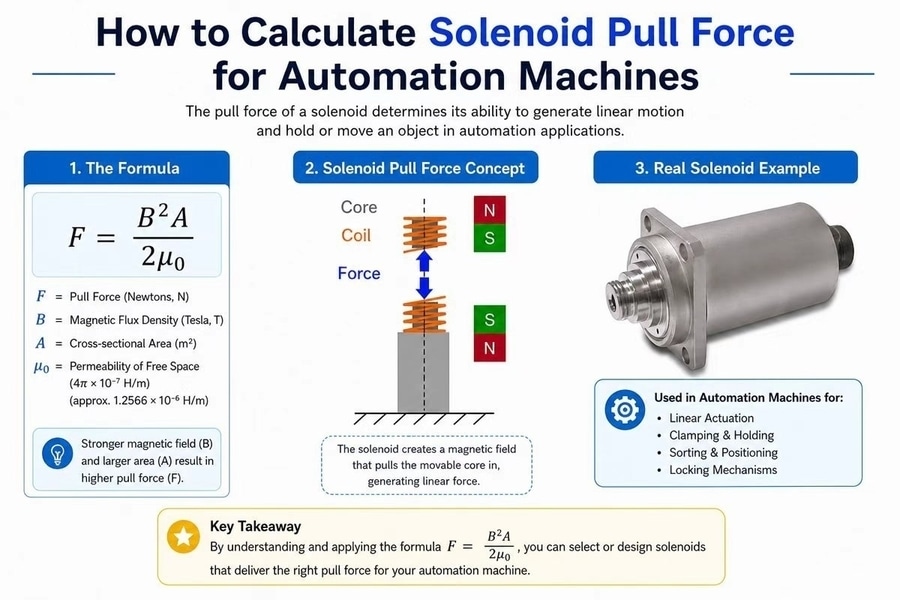

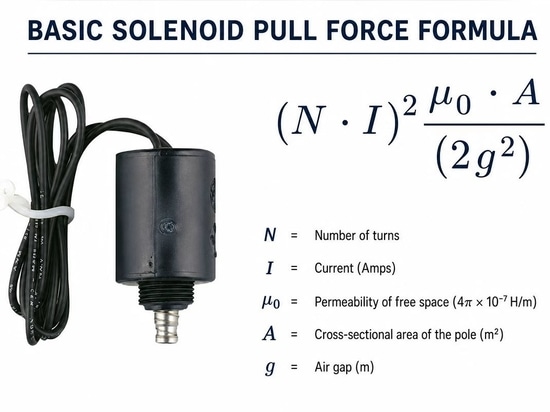

Kapitel 3: Grundlegende Formel für die Zugkraft von Elektromagneten
Die theoretische elektromagnetische Kraft von Elektromagneten lässt sich mit der folgenden Formel berechnen:

F = B² A² μ₀
Dabei gilt:
F = Magnetische Anziehungskraft (N)
B = Magnetische Flussdichte (T)
A = Effektive Polfläche (m²) μ₀ = Permeabilität des freien Raums
In der Praxis wird die Berechnung der magnetischen Flussdichte jedoch durch die Abhängigkeit von folgenden Faktoren erschwert:
Anzahl der Spulenwindungen
Stromstärke
Magnetische Werkstoffe
Länge des Luftspalts
Auslegung des Kolbens
Aufbau des Kerns
Daher stellen Hersteller von Solenoiden eine Kraft-Hub-Kurve zur Verfügung, die die tatsächliche Leistung der Zugkraft veranschaulicht.

Kapitel 4: Zugkraft und Luftspalt
Der Luftspalt ist einer der Hauptfaktoren, die die Zugkraft eines Solenoids beeinflussen.
Faustregel:
Größere Zugkraft = kleinerer Luftspalt
Wenn der Kolben weit entfernt ist:
Hoher magnetischer Widerstand.
Die magnetische Effizienz nimmt ab.
Die Zugkraft nimmt ab.
Wenn der Kolben nah ist:
Stärkerer Magnetkreis.
Größere magnetische Anziehungskraft.
Die Zugkraft ist maximal.
Beispiel:
Ein Rohrmagnet umfasst:
Hub Zugkraft Abstand
10 mm Hub 20 N
5 mm Hub 45 N
Hub 1 mm 100 N
Daher ist es für Ingenieure sehr wichtig, die erforderliche Zugkraft beim tatsächlichen Hub zu überprüfen und nicht nur den maximalen Kraftwert zu betrachten.

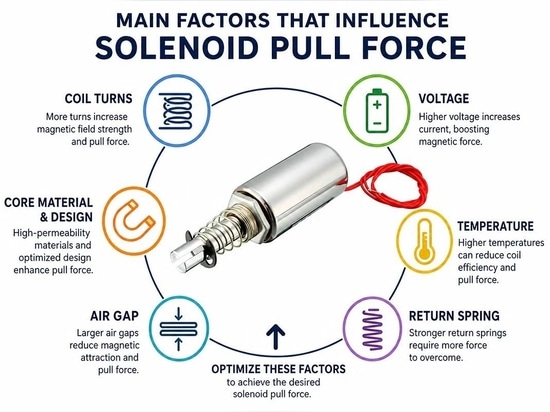

Kapitel 5: Hauptfaktoren, die die Zugkraft eines Elektromagneten beeinflussen
5.1 Strom und Spannung der Spule
Die elektromagnetische Kraft ist proportional zur Leistung der Spule.
Eine Erhöhung der Spannung führt zu einer Erhöhung der folgenden Parameter:
Spulenstrom
Feldstärke (magnetisch)
Zugkraft
Bei Gleichstrom-Magnetventilen gilt:
Leistung = Spannung × Strom
Beispiel:
Ein 12-V- und ein 24-V-Magnet mit identischer Bauweise können unterschiedliche Kraftleistungen aufweisen.
Eine erhöhte Spannung bedeutet jedoch auch:
Wärmeentwicklung
Energieverbrauch
Temperatur der Spule
Daher sollte ein Kompromiss zwischen Kraft und thermischer Leistung gefunden werden.
5.2 Spulenauslegung
Die Spule ist der Hauptbestandteil des Magnetventils.
Zu den wichtigsten Spulenparametern gehören:
Anzahl der Windungen
Drahtstärke
Dickerer Draht kann mehr Strom leiten.
Widerstand
Ein geringerer Widerstand führt jedoch zu mehr Strom und einem höheren Energieverbrauch.
Ein professioneller Hersteller von Magnetventilen optimiert:
Das Design der Spulenwicklung
Den Querschnitt des Kupferdrahts
Das Isolationsmaterial
Den Einschaltzyklus
5.3 Material des Kolben
Das Material des Kolbens hat einen direkten Einfluss auf die magnetische Effizienz.
Gängige Materialien für Kolben sind:
Kohlenstoffarmer Stahl
Reines Eisen
Magnetischer Edelstahl
Materialien mit hoher magnetischer Permeabilität bieten folgende Vorteile:
Erhöhung der Zugkraft
Verkürzung der Ansprechzeit
Erhöhte Effizienz
Zudem lassen sich diese Eigenschaften durch Oberflächenbehandlungen wie beispielsweise eine Nickelbeschichtung verbessern.

5.4 Hublänge
Die Bewegungsstrecke des Magnetkolbens wird als Hub bezeichnet.
Einige typische Hübe von Automatisierungsmagneten:
1 mm.
3 mm
5 mm.
10 mm
20 mm
Im Allgemeinen bedeutet eine größere Hublänge eine geringere Zugkraft.
Beispiel:
Das Magnetventil erzeugt:
2 mm Hub, 80 N
40 N bei 8 mm Hub
20 N bei 15 mm Hub
Daher müssen Ingenieure vor der Auswahl des Magnetventils Folgendes festlegen:
Erforderliche Hublänge
Kraft bei erforderlichem Hub
Betriebsfrequenz
.

Kapitel 6: Berechnung der erforderlichen Zugkraft für Automatisierungsmaschinen
Praktischer Berechnungsansatz:
Schritt 1: Berechnung der mechanischen Last
Es muss die Größe der Last ermittelt werden, die bewegt werden soll.
Beispiel:
Eine Maschine muss einen Verriegelungsmechanismus ziehen:
Masse der Last:
10 kg
Schwerkraft:
10 * 9,81 = 98,1 N

Schritt 2: Reibung und Sicherheitsfaktor
Automatisierungssysteme erfordern stets eine Sicherheitsreserve.
Empfohlener Sicherheitsfaktor:
Leichte Anwendungen: 1,5 ×
Industrielle Anwendungen: 2 ×
Schwere Anwendungen: 3 ×
Berechnung:
Erforderliche Kraft:
98,1 N × 2 = 196,2 N
Daher muss ein Magnet mit mindestens:
Zugkraft von 200 N gewählt werden. _

Schritt 3: Überprüfung der Kraft bei tatsächlicher Hublänge
Wählen Sie niemals anhand der maximalen Kraft aus.
Beispiel:
Anforderungen:
Hub: 10 mm
Kraft = 200 N
Nennleistung des Magnetventils:
300 N bei 0 mm Hub entsprechen gerade einmal:
150 N bei 10 mm Hub
Überprüfen Sie stets die vom Hersteller bereitgestellte Kraftkurve des Magnetventils.

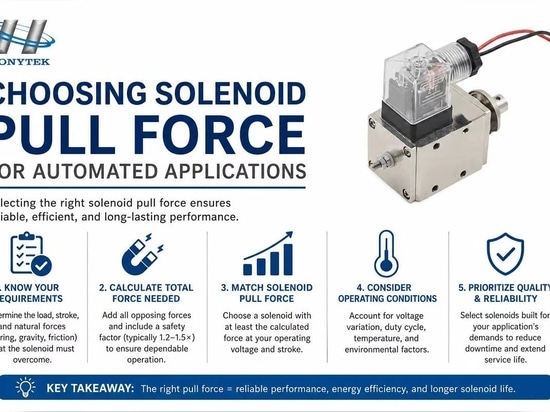

Kapitel 7: Auswahl der Zugkraft von Magnetventilen für automatisierte Anwendungen
Unterschiedliche Automatisierungssysteme erfordern unterschiedliche Kräfte.
Kleine automatisierte Geräte
Anwendungen:
Sensoren
Kleine Verriegelungen
Medizinische Geräte
Elektronik
Typische Kraft:
5–30 N

Mittlere Automatisierungsanlagen.
Anwendungen:
Förderbänder
Montagemaschinen
Prüfgeräte.
Typische Kraft:
30–150 N _

Schwere industrielle Automatisierung
Anwendungen:
Robotik
Industrielle Armaturen
Verpackungsmaschinen
Typische Kraft:
150–1.000 N+

Kapitel 8: Wie lässt sich die Zugkraft eines Magnetventils verbessern?

Die Zugkraft eines Magnetventils ist ein wichtiger Parameter in verschiedenen technischen Bereichen, darunter industrielle Automatisierung, Robotik, Ventile, Schlösser und Bewegungssteuerung. Eine unzureichende Kraftentfaltung eines Magnetventils kann dazu führen, dass erforderliche Aufgaben nicht ausgeführt werden können und es sogar zu Ausfallzeiten der Anlagen kommt.

Um die Zugkraft eines Magnetventils zu verbessern, müssen Sie die folgenden Parameter berücksichtigen: Magnetkreis, Spulenauslegung, Konstruktion der mechanischen Teile und Betriebsbedingungen. Hier finden Sie eine Liste effizienter Lösungen, die Ihnen helfen werden, die Leistung Ihres Magnetventils zu steigern.

1. Spulenleistung und Stromstärke erhöhen

Das von der Spule erzeugte Magnetfeld bestimmt die Magnetkraft des Magnetventils. Eine Erhöhung der Spulenstromstärke kann die Magnetkraft steigern.

Sie können folgende Methoden anwenden:

Erhöhen Sie die Betriebsspannung im Bereich der Nennwerte;
Verringern Sie den Widerstand der Spule;
den Drahtdurchmesser und die Anzahl der Spulenwindungen optimieren;

Bei einer Leistungserhöhung tritt jedoch das Problem eines Temperaturanstiegs auf. Sie müssen diese beiden Faktoren bei der Konstruktion Ihres Magnetventils gegeneinander abwägen, um eine Überhitzung der Spule zu vermeiden.

2. Verkürzung der Luftspaltlänge

Der Luftspalt zwischen Kolben und Magnetkern hat großen Einfluss auf die Leistung des Elektromagneten.

Ein kurzer Luftspalt bietet:

Höhere magnetische Effizienz;
Höhere Zugkraft;
Schnellere Ansprechzeit;

Bei der Konstruktion Ihres Elektromagneten müssen Sie die Position von Kolben und Magnetkern optimieren, um unnötige Spalte zu vermeiden.

Häufig wird die maximale Zugkraft erreicht, wenn sich der Kolben nahe am Kern befindet. Daher ist es notwendig, die Kraft in der tatsächlichen Arbeitsposition zu überprüfen.

3. Verbessern Sie die Qualität der magnetischen Werkstoffe

Die Leistung des Magnetventils hängt von den Materialeigenschaften des Kolbens und des Gehäuses ab.

Materialien mit höherer magnetischer Permeabilität erhöhen den Magnetfluss und steigern die Zugkraft.

Zu diesen Materialien gehören in der Regel:

Reineisen;
Kohlenstoffarmer Stahl;
Magnetischer Edelstahl;

Mit diesem Ansatz können Sie die Kraft erhöhen, ohne die Größe des Magnetventils zu verändern.

4. Optimierung des Magnetkreiskonzepts

Eine geeignete Auslegung des Magnetkreises erhöht dessen Wirkungsgrad und minimiert den magnetischen Streufluss.

Zu den Verbesserungsmaßnahmen gehören:

Optimierung der Kernform;
Vergrößerung der magnetisch wirksamen Fläche;
Verbesserung der Kolbenausrichtung;
Reduzierung des magnetischen Widerstands;

Eine maßgeschneiderte Magnetauslegung bietet eine optimale Magnetstruktur für Ihre spezifische Anwendung und damit eine höhere Leistung.

5. Verringerung der mechanischen Reibung

Die mechanische Reibung verringert die Ausgangskraft des Elektromagneten.

Um die Leistung zu steigern, müssen Sie:

für eine gleichmäßige Bewegung des Kolbens sorgen;
eine korrekte Oberflächenbehandlung vornehmen;
gute Bearbeitungstoleranzen gewährleisten;
übermäßige mechanische Belastung reduzieren;

Der reibungsarme Mechanismus ermöglicht es, einen größeren Teil der elektromagnetischen Kraft in mechanische Kraft umzuwandeln.

6. Einsatz geeigneter Spannungssteuerungstechniken

In vielen Automatisierungssystemen benötigen Sie eine hohe Anzugskraft, aber eine geringere Haltekraft. Um dieses Problem zu lösen, können Sie folgende Techniken anwenden:

Spannungserhöhungsschaltungen;
PWM-Steuerung;
Energiesparende Steuerungsmodule;

Solche Methoden sorgen für eine hohe Anlaufkraft, verbrauchen aber während des Betriebs weniger Energie.

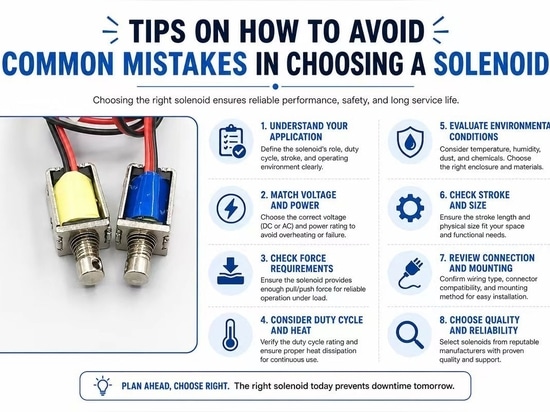

Kapitel 9: Tipps zur Vermeidung häufiger Fehler bei der Auswahl eines Magnetventils

Die richtige Auswahl des geeigneten Magnetventils garantiert eine einwandfreie Funktion, eine längere Lebensdauer und einen stabilen Betrieb der Industriemaschinen. Es gibt viele häufige Fehler bei der Auswahl, die zu unzureichender Kraft, Überhitzung, Ausfällen oder erhöhten Kosten für die Wartung der Anlagen führen können. Wenn Sie diese Fehler kennen, haben Sie die Möglichkeit, das richtige Magnetventil auszuwählen.

1. Nachlässigkeit bei der Abschätzung der erforderlichen Kraft und des Hubs

Der häufigste Fehler ist die Auswahl des Magnetventils anhand seiner Größe oder seines Aussehens. Parameter wie Kraft und Hublänge sind von größter Bedeutung. Wenn das Magnetventil nicht in der Lage ist, eine ausreichende Kraft zu erzeugen, um den erforderlichen Hub zu erreichen, wird die Position der Last nicht korrekt sein.

Beachten Sie bei der Auswahl eines Magnetventils bitte Folgendes:

Erforderliche Schub- oder Zugkraft
Hublänge des Arbeitsvorgangs
Mechanischer Widerstand und Gewicht der Last
Sicherheitsfaktor

Berücksichtigen Sie stets die Kraftkennlinie des Magnetventils und nicht nur die maximale Kraft.

2. Wahl der falschen Spannung

Ein weiterer Fehler hängt mit der Wahl der falschen Spannungsspezifikation zusammen. Alle Magnetventile werden für bestimmte Betriebsspannungen hergestellt, zum Beispiel 5 V, 12 V, 24 V oder 48 V Gleichspannung.

Wenn Sie das Magnetventil mit einer höheren Spannung betreiben, können folgende Probleme auftreten:

Überhitzung
Zerstörung der Spulen
Verkürzte Lebensdauer

Bei Verwendung einer niedrigeren Spannung kann es zu folgenden Problemen kommen:

Unzureichendes Magnetfeld
Zu langsame Reaktion
Keine Auslösung

Stellen Sie sicher, dass Sie die Spannung des Magnetventils überprüfen und mit der Stromversorgung Ihrer Anlage vergleichen.

3. Vernachlässigung des Einschaltverhältnisses und der Wärmeableitungsbedingungen

Manchmal berücksichtigen Ingenieure nur die Kraft und ignorieren dabei die Betriebsdauer. Ein Magnet, der für den intermittierenden Betrieb ausgelegt ist, erwärmt sich bei Dauerbetrieb.

Berücksichtigen Sie:

Erforderlichen Einschaltzeitanteil
Betriebsfrequenz
Umgebungstemperatur
Bedingungen für die Wärmeableitung

4. Nichtberücksichtigung des Einbauraums

Das Magnetventil kann zwar effektiv arbeiten, wird jedoch als defekt angesehen, da es nicht in die Anlage eingebaut werden kann. Überprüfen Sie:

Einbaumaße
Ausrichtung der Anschlüsse und der Welle
Platz für die Montage
5. Auswahl eines Magnetventils minderer Qualität

Das billigste Magnetventil ist möglicherweise nicht zuverlässig genug. Ungeeignete Materialien, eine mangelhafte magnetische Auslegung und fehlende Tests führen zu einer erhöhten Ausfallrate.

So wählen Sie den richtigen Magnetanbieter aus:

Informationen zu Krafttests
Lebensdauertests
Informationen zur Qualitätsprüfung

Durch die Vermeidung dieser häufigen Fehler erhalten Ingenieure die Möglichkeit, die richtige Magnetlösung auszuwählen.

Kapitel 10: Fazit
Bei der Konstruktion von Automatisierungsmaschinen ist die Berechnung der Zugkraft von Magnetventilen ein sehr wichtiger Schritt. Neben der erforderlichen Last müssen Ingenieure den Hubweg, den Einschaltzyklus, die Spannung, die Spulenkonstruktion und den Sicherheitsfaktor berücksichtigen.
Der richtige Auswahlprozess sieht wie folgt aus:
Berechnung der mechanischen Belastung.
Einplanen einer Sicherheitsmarge.
Überprüfung der Kraft beim Arbeitshub.
Überprüfung von Spannung und Einschaltdauer.
Auswahl des richtigen Magnetaktors.
Die richtige Auswahl des Magneten ermöglicht es, die Zuverlässigkeit der Maschine zu erhöhen, ihre Lebensdauer zu verlängern und die Automatisierungsleistung zu verbessern.
Die Zusammenarbeit mit einem professionellen Hersteller von Magnetventilen kann dabei helfen, das magnetische Design zu optimieren und das optimale Gleichgewicht zwischen Kraft, Größe, Leistungsaufnahme und Kosten für industrielle Automatisierungsanwendungen zu erreichen.

Kapitel 11: Häufig gestellte Fragen zur Berechnung der Zugkraft von Magnetventilen
Frage 1: Was ist die Zugkraft eines Magnetventils?
Die Zugkraft eines Magnetventils ist die Kraft, die vom Magnetventil erzeugt wird, um eine mechanische Last zu bewegen oder zu halten.
Frage 2: Wie berechnet man die Kraft eines Magnetventils?
Die Kraft eines Magnetventils lässt sich aus seinem Magnetfluss, der Polfläche, dem Strom, dem Spulenauslegungsdesign und dem Luftspaltabstand berechnen.
Frage 3: Beeinflusst der Hub die Zugkraft eines Magnetventils?
Ja. Mit zunehmendem Hub nimmt die Zugkraft ab.
Frage 4: Welcher Sicherheitsfaktor wird für ein Magnetventil verwendet?
In der Regel weisen industrielle Automatisierungssysteme einen Sicherheitsfaktor auf, der das 1,5- bis 3-fache der berechneten Last beträgt.
Frage 5: Was beeinflusst die Zugkraft eines Gleichstrom-Magnetventils?

{{medias[230212].title}}

{{medias[230212].description}}

{{medias[230213].title}}

{{medias[230213].description}}

{{medias[230214].title}}

{{medias[230214].description}}

{{medias[230216].title}}

{{medias[230216].description}}
