Resonanz der Serien-Frequenzumwandlung: Das Geheimnis des stabilen Betriebs von Energiesystemen
{{{sourceTextContent.subTitle}}}
Resonanz der Serien-Frequenzumwandlung: Das Geheimnis des stabilen Betriebs von Energiesystemen
{{{sourceTextContent.description}}}
Die Gewährleistung des sicheren und zuverlässigen Betriebs von Geräten ist im Stromnetz von größter Bedeutung. Die Serienresonanz mit variabler Frequenz ist ein spezielles elektromagnetisches Phänomen, das häufig bei der Prüfung und dem Betrieb von Energieanlagen auftritt. Das Verständnis dieses Phänomens ist für die Gewährleistung der Stabilität des Stromnetzes von entscheidender Bedeutung. Lassen Sie uns heute über dieses Phänomen sprechen, das ein wenig verworren klingt.
Was ist eine variable Serienfrequenzresonanz?
Einfach ausgedrückt, bezieht sich die Serienresonanzfrequenz auf die Resonanz, die in einem Wechselstromkreis auftritt, wenn die Induktivität (L) und die Kapazität (C) des Kreises bei einer bestimmten Frequenz die gleiche Induktivität und Kapazität aufweisen. Bei dieser Frequenz ist die Gesamtimpedanz des Stromkreises minimal (im Idealfall nahe Null), und der Strom wird sehr groß, was zu Schäden an den Geräten führen kann. Stellen Sie sich vor, dass ein Stromkreis bei seiner Resonanzfrequenz mitschwingt, so wie ein Instrument bei einer bestimmten Tonhöhe seinen lautesten Klang erzeugt, auch wenn diese Resonanz manchmal gefährlich sein kann.
Was sind die Einflussfaktoren?
Die wichtigsten Faktoren, die die Resonanzfrequenz einer Reihenschaltung beeinflussen, sind:
Induktivitätswert (L): Je größer die Induktivität der Drosselspule ist, desto niedriger ist die Resonanzfrequenz.
Kapazitätswert (C): Je größer der Kapazitätswert eines Kondensators ist, desto niedriger ist seine Resonanzfrequenz.
Netzfrequenz (f): Obwohl die Resonanzfrequenz durch L und C bestimmt wird, kann auch die tatsächliche Betriebsleistungsfrequenz Einfluss darauf haben, ob das System in einen Resonanzzustand eintritt.
Die Formel zur Berechnung der Resonanzfrequenz lautet: f=1/(2 π√ LC).
Wie können wir besser reagieren?
Um besser mit der Serienresonanz mit variabler Frequenz umgehen zu können, können wir von den folgenden Aspekten ausgehen:
Genaue Auswahl der Parameter: Bei der Auslegung und Auswahl müssen sorgfältig geeignete Induktivitäts- und Kapazitätswerte berechnet und ausgewählt werden, um Resonanzen mit möglichen Leistungsfrequenzen oder deren Oberwellen zu vermeiden.
Einbau von Dämpfungsvorrichtungen: Das Hinzufügen von Widerständen (Dämpfung) in den Stromkreis kann einen übermäßigen Strom während der Resonanz wirksam unterdrücken.
Frequenzüberwachung und -kontrolle: Einsatz fortschrittlicher Überwachungssysteme, um die Resonanzfrequenz des Stromkreises in Echtzeit zu verfolgen und Maßnahmen zu ergreifen, wie z. B. die Anpassung von Stromkreisparametern oder das Abschalten der Stromversorgung, wenn sich gefährliche Frequenzen nähern.
Welche Werkzeuge können helfen?
In der Praxis können uns viele professionelle Hilfsmittel dabei helfen, die Resonanz von variablen Serienfrequenzen besser zu verstehen und zu kontrollieren:

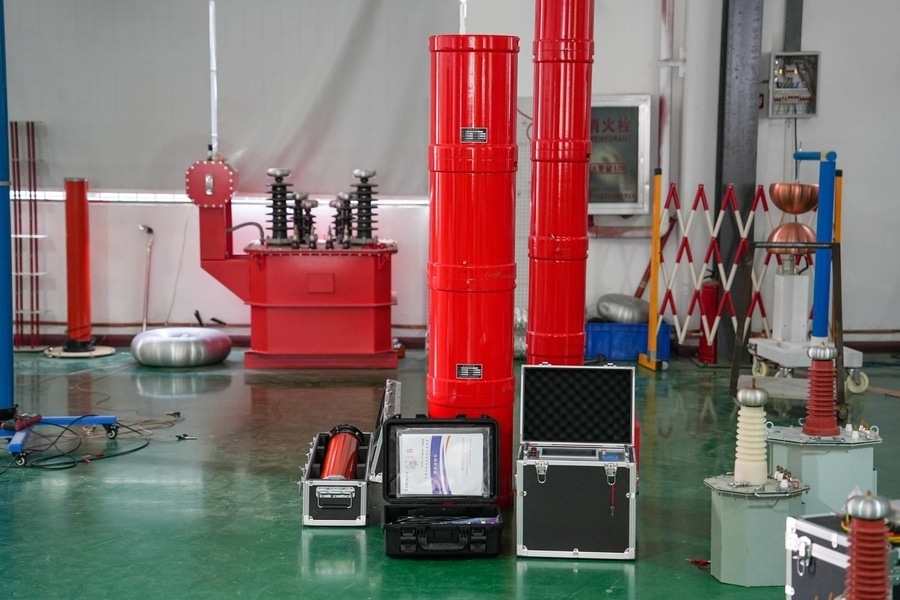

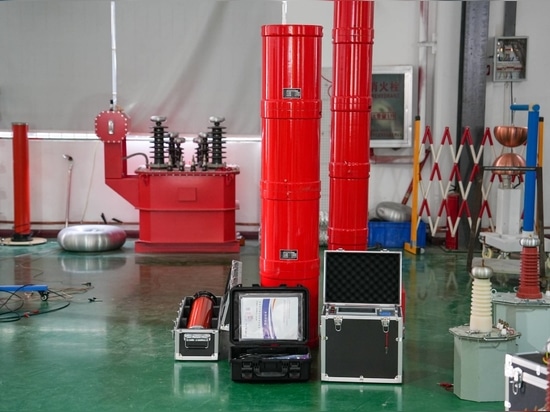

Resonanzprüfgeräte: Dies ist ein wichtiges Gerät für die Durchführung von Spannungsprüfungen an elektrischen Hochspannungsgeräten (wie Transformatoren, Kabel, GIS usw.). Es kann Stromquellen mit unterschiedlichen Frequenzen erzeugen und den Resonanzpunkt des Geräts finden, um seine Isolationsleistung zu überprüfen.
Schaltungssimulationssoftware: Mithilfe von Simulationssoftware können Ingenieure das Verhalten von Schaltkreisen am Computer simulieren, potenzielle Resonanzrisiken vorhersagen und Entwürfe optimieren.
Datenerfassungs- und Analysesystem: Es dient der Echtzeitüberwachung elektrischer Geräte im Betrieb. Sobald abnormale Resonanzphänomene erkannt werden, können rechtzeitig Warnungen ausgegeben werden.
Wuhan UHV Power Technology Co., Ltd. verfügt über reiche Erfahrung und fortschrittliche Technologie auf dem Gebiet der Prüfung von Energieanlagen. Die Lösungen, die das Unternehmen anbietet, können den Anwendern bei der Lösung technischer Probleme, wie z. B. Resonanz der variablen Serienfrequenz, wirksam helfen.
Womit ist sie verbunden?
Serienresonanz mit variabler Frequenz steht in engem Zusammenhang mit vielen Phänomenen des Stromnetzes, wie z. B.:
Kabelprüfung: Die Prüfung der Spannungsfestigkeit von Höchstspannungskabeln erfordert häufig den Einsatz von Serienresonanz, um eine höhere Prüfspannung bei geringerer Eingangsleistung zu erzeugen.
Prüfung von Generatoren und Transformatoren: Bei der Prüfung der Isolationsleistung dieser großen elektrischen Geräte in der Fabrik und im Betrieb kommen häufig Resonanzprinzipien zum Einsatz.
Stabilität des Stromnetzes: Unsachgemäße Resonanz kann zu starken Spannungs- oder Stromschwankungen führen, die die Gesamtstabilität des Stromnetzes beeinträchtigen.
Warum ist das so wichtig?
Das Verständnis und die Kontrolle der Serienresonanz variabler Frequenzen ist wichtig für:
Gewährleistung der Anlagensicherheit: Verhinderung von Anlagenschäden durch resonanzbedingte Überspannungen und Überströme.
Die Effizienz der Prüfung zu verbessern: Insbesondere bei der Prüfung elektrischer Hochspannungsgeräte kann die Serienresonanztechnologie die für die Prüfung erforderliche Leistung erheblich reduzieren und die Effizienz verbessern.
Sicherstellung der Stabilität des Stromnetzes: Vermeidung von Resonanzphänomenen, die das Stromnetz stören, und Aufrechterhaltung des zuverlässigen Betriebs des Stromnetzes.
Wuhan UHV Power Technology Co. bietet den Anwendern mit seiner professionellen Stärke hochwertige Prüfgeräte und technische Unterstützung, um den sicheren und stabilen Betrieb des Stromnetzes zu gewährleisten.
Häufig gestellte Fragen:
F: Verursacht die Resonanz der Serienfrequenzumwandlung zwangsläufig Schäden an den Geräten? A: Nicht unbedingt. Eine mäßige Resonanz beschädigt das Gerät möglicherweise nicht sofort, aber eine lang anhaltende Resonanz oder eine Resonanz mit hoher Amplitude kann das Risiko einer Beschädigung des Geräts erheblich erhöhen.
F: Was sind sensorischer und kapazitiver Widerstand? A: Die induktive Reaktanz ist die blockierende Wirkung der Induktivität auf den Strom, die proportional zur Frequenz ist; die kapazitive Impedanz ist die hinderliche Wirkung eines Kondensators auf den Strom, die umgekehrt proportional zur Frequenz ist. Am Resonanzpunkt ist die induktive Impedanz gleich der kapazitiven Impedanz.
F: Wie kann ich feststellen, ob in meinem Stromnetz das Risiko einer Serienresonanz mit variabler Frequenz besteht? A: Professionelles Personal kann Inspektionen und Berechnungen vor Ort durchführen, oder es können spezielle Überwachungsgeräte zur Risikobewertung eingesetzt werden.
F: In welchen anderen Szenarien wird neben der Kabelprüfung die Technologie der variablen Serienfrequenzresonanz eingesetzt? A: Sie wird auch häufig bei der Prüfung der Isolationsfestigkeit von elektrischen Hochspannungsgeräten wie GIS (gasisolierte, metallgekapselte Schaltanlagen), Transformatoren, Leistungsschaltern usw. eingesetzt.
F: Was sind die Folgen der Wahl einer ungeeigneten Resonanzfrequenz? A: Dies kann dazu führen, dass die Prüfspannung nicht ausreicht, die Isolationsleistung des Geräts nicht wirksam geprüft werden kann oder dass während des Betriebs unerwartete Resonanzen auftreten, die das Gerät beschädigen.
