Warum ist die Prüfung des Erdungswiderstands so wichtig? Ein Einblick in die technischen Hintergründe eines Artikels

{{{sourceTextContent.description}}}

In allen Aspekten des sicheren Betriebs des Stromnetzes spielt der Erdungswiderstand eine entscheidende Rolle. Er fungiert gewissermaßen als solide „Firewall“ für elektrische Anlagen, die im Falle einer Störung gefährliche Ströme umgehend in den Boden ableiten und so die Sicherheit von Personal und Anlagen gewährleistet. Und das Erdungswiderstandsmessgerät ist unser leistungsstarker Helfer, um die Stärke dieser „Firewall“ zu messen.

Was ist der Erdungswiderstand?
Einfach ausgedrückt bezeichnet der Erdungswiderstand den Gesamtwiderstand, auf den der Strom trifft, der von einer Erdungsvorrichtung (wie beispielsweise einer Erdungselektrode) in den Boden fließt und sich dann in den unendlichen (oder außerhalb des Messbereichs liegenden) Boden ausbreitet. Je kleiner dieser Wert ist, desto besser ist die Leitfähigkeit des Bodens und desto idealer ist die Erdungswirkung.

Welche „verborgenen“ Faktoren beeinflussen den Erdungswiderstand?
Die Eigenschaften des Bodens sind nicht konstant, und viele Faktoren beeinflussen still und leise die Größe des Erdungswiderstands:
Der spezifische Widerstand des Bodens selbst ist der direkteste Faktor. Boden mit hohem Feuchtigkeitsgehalt und hohem Salzgehalt weist einen niedrigen spezifischen elektrischen Widerstand auf, während das Gegenteil zutrifft.
Die Struktur und Größe des Erdungskörpers: Die Verlegetiefe, Länge, der Durchmesser usw. des Erdungskörpers beeinflussen die Stromausbreitung im Boden.
Bodenfeuchte und -temperatur: Während der Regenzeit oder im Sommer, wenn die Bodenfeuchte hoch und die Temperatur hoch ist, sinkt der spezifische elektrische Widerstand; im Gegensatz dazu steigt sie während der Trockenzeit und im Winter an.
Form und Anzahl der Erdungskörper: Verschiedene Formen und Kombinationen von Erdungskörpern können ebenfalls die Stromverteilung beeinflussen.

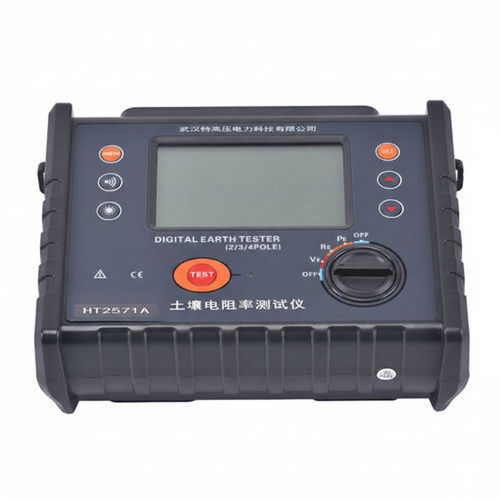

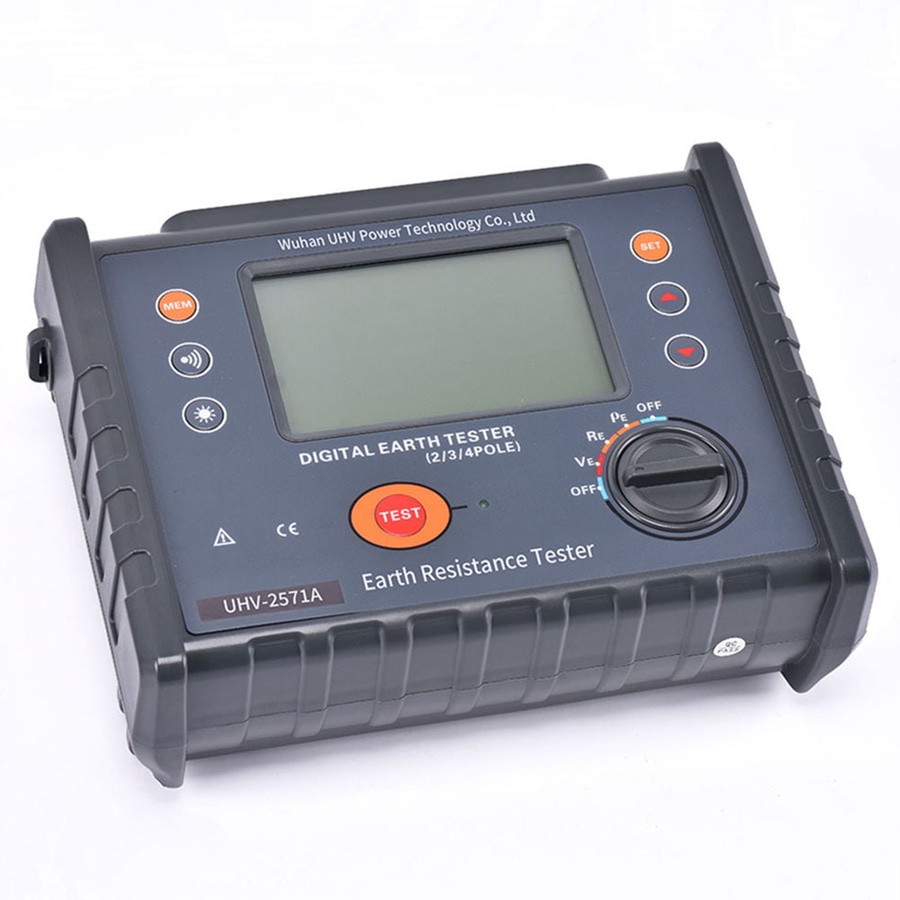

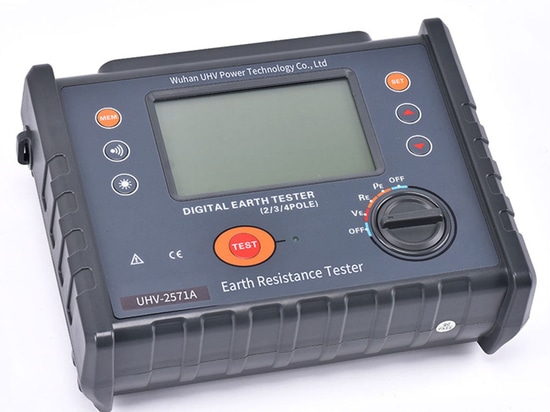

Den „Messwerkzeug“ beherrschen: Boden-Erdungswiderstandsmessgerät
Auf dem Markt sind verschiedene Erdungswiderstandsmessgeräte erhältlich, die den Erdungswiderstand anhand unterschiedlicher Prinzipien genau messen.
Einstichmessung: Dies ist die gängigste Methode, bei der ein Messgerät Strom abgibt, die Potentialdifferenz zwischen dem Erdungskörper und dem Boden misst und daraus den Erdungswiderstand berechnet.
Messung mit Stromzange: Bei einigen modernen Messgeräten ist es nicht erforderlich, das Erdungskabel zu trennen. Man muss lediglich die Stromzange am Erdungskabel anbringen, um den Erdungswiderstand zu messen, was die Bedienung erheblich vereinfacht.
Diese Geräte zeichnen sich in der Regel durch hohe Präzision, einfache Bedienung und intuitive Ablesbarkeit aus, was uns dabei hilft, die Leistungsfähigkeit von Erdungssystemen schnell und genau zu bewerten. Die Wuhan UHV Power Technology Co., Ltd. verfügt über fundiertes technisches Know-how auf diesem Gebiet, und ihre Produkte genießen in der Branche einen guten Ruf.

Der Zusammenhang zwischen der Erdungswiderstandsmessung und anderen Technologien
Die Prüfung des Erdungswiderstands steht nicht für sich allein. Sie steht in engem Zusammenhang mit der Gesamtkonzeption des Erdungsnetzes des Umspannwerks, der Wirksamkeit von Blitzschutzsystemen und der Umsetzung elektrischer Sicherheitsvorschriften. Ein gutes Erdungssystem ist der Grundstein für den stabilen Betrieb des gesamten Stromnetzes.

Wie lässt sich die Erdungswirkung weiter verbessern?
Um einen niedrigeren Erdungswiderstand zu erreichen, können Sie bei folgenden Aspekten ansetzen:
Optimierung der Erdungskörperauslegung: Wählen Sie geeignete Materialien, Größen und Verlegungsmethoden für die Erdungskörper aus, z. B. durch Erhöhung der Anzahl der Erdungskörper oder den Einsatz von Gittererdungskörpern.
Verbesserung der Bodenleitfähigkeit: Durch Zugabe von widerstandsmindernden Mitteln wie Bentonit, Graphit usw. lässt sich der spezifische elektrische Widerstand des Bodens verringern.

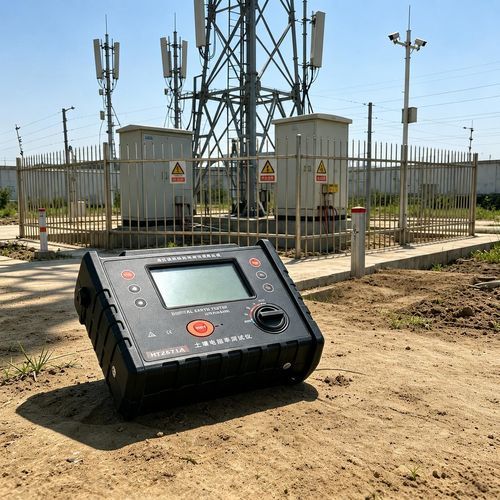

Regelmäßige Wartung und Prüfung: Verwenden Sie ein Bodenerdungswiderstandsmessgerät, um das Erdungssystem regelmäßig zu prüfen und potenzielle Gefahren umgehend zu erkennen und zu beheben. Die Wuhan UHV Power Technology Co., Ltd. empfiehlt, den Erdungswiderstand regelmäßig gemäß den einschlägigen nationalen Normen zu messen, um die Zuverlässigkeit der Erdungsvorrichtung sicherzustellen.

Häufig gestellte Fragen (FAQ)
Was beeinflusst die Messgenauigkeit eines Erdungswiderstandsmessgeräts? Die Messgenauigkeit wird hauptsächlich durch Faktoren wie den spezifischen Erdwiderstand, die Verlegetiefe des Erdungskörpers, die Genauigkeit des Messgeräts selbst und die Standardisierung der Bediener beeinflusst.
Ist ein geringerer Erdungswiderstand besser? Theoretisch ist dies möglich, jedoch sollte ein angemessener Bereich auf der Grundlage spezifischer Anwendungsszenarien und nationaler Normen festgelegt werden. Ein zu geringer Erdungswiderstand kann zudem unnötige Investitionen bedeuten.
Unter welchen Umständen ist eine Erdungswiderstandsprüfung erforderlich? Eine Erdungswiderstandsmessung ist bei neu errichteten oder sanierten elektrischen Anlagen, bei der regelmäßigen Wartung von Umspannwerken, vor Gewittersaisons sowie nach elektrischen Unfällen erforderlich.
Kann ich den Erdungswiderstand direkt mit einem Multimeter messen? Herkömmliche Multimeter verfügen nicht über die Funktion zur spezifischen Messung des Erdungswiderstands, und die Genauigkeit ihrer Messergebnisse kann nicht garantiert werden. Daher ist in der Regel ein spezielles Erdungswiderstandsmessgerät erforderlich.
Wie lässt sich die Leitfähigkeit des Bodens verbessern? Dies kann durch eine Erhöhung des Bodenfeuchtigkeitsgehalts, das Einbringen von leitfähigen Füllstoffen (wie Holzkohlepartikel, Graphit usw.) oder den Einsatz professioneller Reibungsminderer erreicht werden.
