Wie lässt sich der Widerstand der Erdungselektrode genau messen? Die Wuhan UHV Power Technology Co., Ltd. verrät es Ihnen!

{{{sourceTextContent.subTitle}}}

Wie lässt sich der Widerstand der Erdungselektrode genau messen? Die Wuhan UHV Power Technology Co., Ltd. verrät es Ihnen!

{{{sourceTextContent.description}}}

Im Stromnetz ist die Erdung ein entscheidendes Element, um den sicheren Betrieb der Anlagen und die Sicherheit des Personals zu gewährleisten. Die Größe des Erdungselektrodenwiderstands wirkt sich direkt auf die Wirksamkeit des Erdungssystems aus. Wie lässt sich dieser wichtige Parameter genau messen? Heute wollen wir über das Messgerät für den Erdungselektrodenwiderstand sprechen und darüber, wie man damit zuverlässige Messergebnisse erzielt.

Was ist der Erdungselektrodenwiderstand?
Einfach ausgedrückt bezeichnet der Erdungselektrodenwiderstand den Gesamtwiderstand, auf den der Strom trifft, der von einer Erdungselektrode (einem vergrabenen Metallleiter) in die Erde fließt und sich dann über die Erde bis zu einem entfernten Ort ableitet. Je kleiner dieser Wert ist, desto besser ist die Erdungswirkung. Im Falle eines Fehlers kann der Strom schneller in den Boden abgeleitet werden, was das Risiko eines Stromschlags erheblich verringert.

Welche Faktoren beeinflussen den Widerstand von Erdungselektroden?
Es gibt viele Faktoren, die den Widerstand von Erdungselektroden beeinflussen, darunter:
Bodenwiderstand: Dies ist der wichtigste Faktor. Feuchtigkeit, Temperatur und Zusammensetzung (wie Salzgehalt und Gehalt an organischen Stoffen) des Bodens können dessen elektrischen spezifischen Widerstand beeinflussen.
Form, Größe und Einbautiefe der Erdungselektrode: Je größer die Oberfläche und je tiefer die Einbautiefe der Erdungselektrode sind, desto geringer ist in der Regel der Widerstand.
Anzahl und Abstand der Erdungselektroden: Mehrere parallel geschaltete Erdungselektroden können den Gesamtwiderstand verringern; ist der Abstand zwischen den Erdungselektroden jedoch zu gering, können sie sich gegenseitig beeinflussen und zu schlechten Ergebnissen führen.
Umgebungsbedingungen: wie z. B. Bodenverfestigungen, gefrorene Schichten usw.

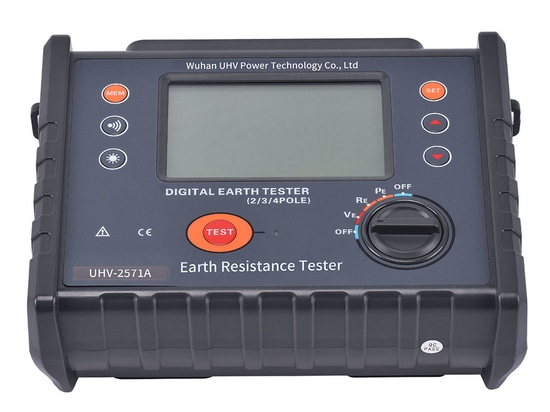

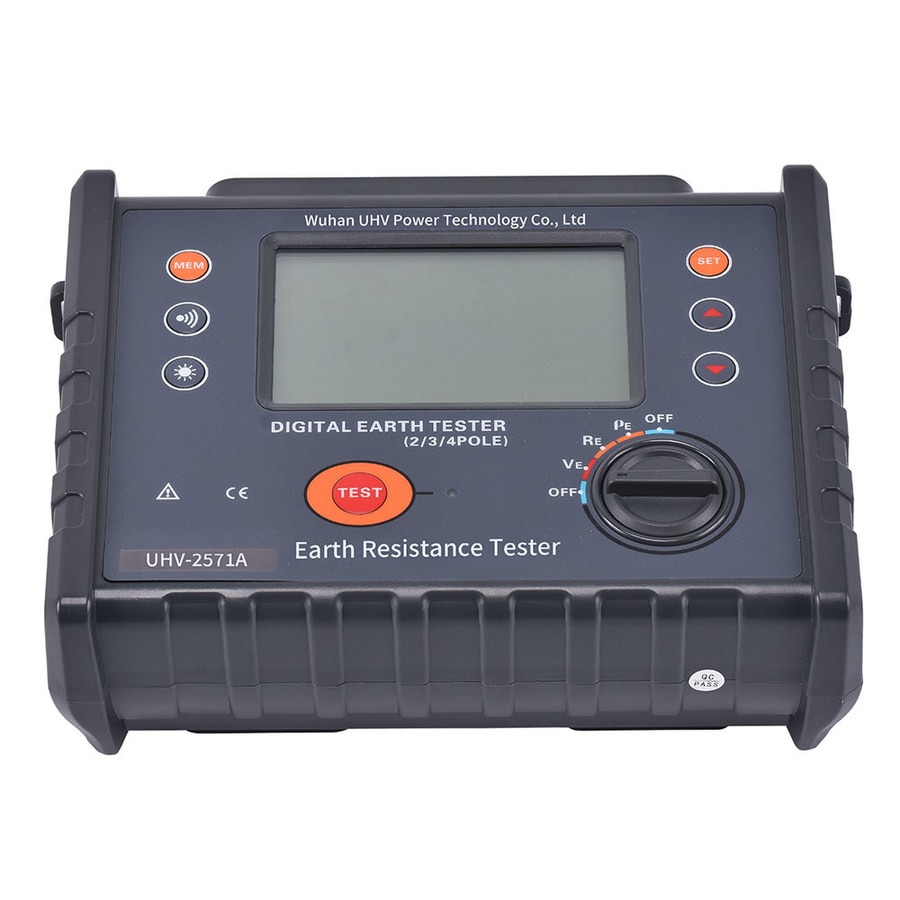

Messung mit einem Erdungselektroden-Widerstandsmessgerät
Wenn es um Messgeräte geht, erweist sich das Erdungselektroden-Widerstandsmessgerät als nützlich. Es ist wie ein Stethoskop, das den „Gesundheitszustand“ des Erdungssystems „hören“ kann. Auf dem Markt sind verschiedene Arten von Messgeräten erhältlich, deren Funktionsprinzip meist auf dem Ohmschen Gesetz basiert, bei dem der Widerstand durch Anlegen von Strom und Messen der Spannung berechnet wird.

Wie wählt man ein geeignetes Messgerät aus?
Messgenauigkeit: Wählen Sie je nach Anwendungsszenario die passende Genauigkeitsstufe aus.
Stromversorgungsarten: Handkurbel oder Batteriebetrieb – jede hat ihre Vor- und Nachteile.
Funktionalität: Achten Sie darauf, ob das Gerät über automatische Bereichswahl und Datenaufzeichnung verfügt.
Handlichkeit: Das Gewicht und das Volumen des Geräts sollten den Einsatz vor Ort erleichtern.

Wichtige Punkte bei der Durchführung der Messung
Wählen Sie die geeignete Messmethode: Zu den gängigen Methoden gehören die Dreipolmethode, die Vierpolmethode usw. Wählen Sie entsprechend der tatsächlichen Situation.
Schließen Sie die Messleitungen korrekt an: Stellen Sie sicher, dass die Erdungselektrode, die Spannungssonde und die Stromsonde fest angeschlossen sind und einen guten Kontakt haben.
Wählen Sie den Messort: Vermeiden Sie Bereiche, in deren Umgebung sich große Metallgegenstände oder starke elektrische Störungen befinden.
Führen Sie mehrere Messungen durch: Die Bildung eines Mittelwerts kann die Genauigkeit der Ergebnisse verbessern.
Beachten Sie Umgebungsfaktoren: Versuchen Sie, die Messung unter relativ stabilen Bodenfeuchtigkeitsbedingungen durchzuführen.
Wuhan UHV Power Technology Co., Ltd. verfügt über umfangreiche Erfahrung im Bereich der Stromversorgungsprüfung. Die Messgeräte dieser Serie helfen Ihnen dabei, die Messung des Erdungselektrodenwiderstands präzise und effizient durchzuführen.

Welche Hilfsmittel können uns dabei helfen?
Neben dem Erdungswiderstandsmessgerät selbst können auch einige Hilfswerkzeuge die Messleistung und -genauigkeit verbessern:
Hilfssonde für das Erdungswiderstandsmessgerät: Stellt sicher, dass das Testsignal effektiv in den Boden eingeleitet werden kann.
Bodenwiderstandsmessgerät: Die Kenntnis des Bodenwiderstands im Voraus kann bei der Auswertung der Messergebnisse und der Auslegung von Erdungssystemen helfen.
Multimeter: Dient zur Überprüfung der Leitfähigkeit der Anschlusskabel und des Erdungskörpers selbst.

In welchem Zusammenhang steht dies?
Die Messung des Erdungselektrodenwiderstands steht in engem Zusammenhang mit vielen Bereichen:
Elektrische Sicherheit: Steht in direktem Zusammenhang mit der Sicherheit von Geräten und Personen.
Blitzschutz: Eine gute Erdung ist die Grundlage für einen wirksamen Blitzschutz.
Elektromagnetische Verträglichkeit: Eine angemessene Erdung trägt zur Verringerung elektromagnetischer Störungen bei.
Wartung von Energieversorgungsanlagen: Regelmäßige Prüfungen sind ein wichtiges Mittel, um den stabilen Betrieb der Anlagen zu gewährleisten.

Wie können wir uns verbessern?
Um zuverlässigere Messergebnisse des Erdungselektrodenwiderstands zu erhalten, können folgende Aspekte berücksichtigt werden:
Regelmäßige Wartung und Inspektion: Führen Sie Inspektionen der Erdungskörper und Verbindungsleitungen durch und beheben Sie Probleme wie Korrosion und lockere Verbindungen umgehend.
Optimierung der Erdungsanordnung: Legen Sie Anzahl, Größe und Anordnung der Erdungskörper unter Berücksichtigung der Bodenbeschaffenheit und der Sicherheitsanforderungen sinnvoll fest.
Beachten Sie Veränderungen der Bodenfeuchtigkeit: Führen Sie Messungen zu verschiedenen Jahreszeiten durch, um den Schwankungsbereich des spezifischen elektrischen Widerstands zu erfassen.
Wählen Sie zuverlässige Messgeräte: Stellen Sie sicher, dass das verwendete Messgerät für den Erdungselektrodenwiderstand eine stabile Leistung und hohe Genauigkeit aufweist. Die Geräte der Wuhan UHV Power Technology Co., Ltd. sind Ihre vertrauenswürdige Wahl.

Häufig gestellte Fragen (FAQ)
F1: Was ist der ideale Wert für den Erdungselektrodenwiderstand? A1: Der ideale Wert für den Erdungselektrodenwiderstand kann je nach nationalen Normen und Anwendungsszenarien variieren. Allgemein gilt, dass zur Erfüllung der Sicherheitsanforderungen eine Obergrenze festgelegt wird, beispielsweise weniger als 4 Ohm oder 1 Ohm. Die konkreten Werte sollten den einschlägigen nationalen oder industriellen Normen entsprechen.
F2: Warum liegen meine Messwerte für den Erdungselektrodenwiderstand immer im oberen Bereich? A2: Hohe Messwerte können verschiedene Ursachen haben, darunter einen hohen Bodenwiderstand (z. B. bei trockenem, sandigem Boden), Alterung und Korrosion der Erdungskörper, eine unzureichende Oberfläche der Erdungskörper, schlechten Kontakt oder eine unzureichende Einstichtiefe der Messsonden sowie Störungen durch andere Erdungskomponenten in der Umgebung.
F3: Kann ich den Widerstandsbereich eines handelsüblichen Multimeters verwenden, um den Widerstand der Erdungselektrode zu messen? A3: Es wird nicht empfohlen, den Widerstandsbereich eines handelsüblichen Multimeters zur Messung des Widerstands der Erdungselektrode zu verwenden. Der Grund dafür ist, dass die Messung des Erdungselektrodenwiderstands die Anlegung eines bestimmten Stroms erfordert, um den Eigenwiderstand des Bodens zu überwinden, sowie die Anwendung professioneller Messverfahren (wie der Dreipol- oder Vierpolmethode), um den Einfluss anderer Widerstände im Messkreis auszuschließen. Ein herkömmliches Multimeter kann diese Anforderungen nicht erfüllen, und die Messergebnisse wären sehr ungenau.
F4: Wie groß ist der Messbereich eines Erdungselektroden-Widerstandsmessgeräts? A4: Verschiedene Modelle von Erdungselektroden-Widerstandsmessgeräten haben unterschiedliche Messbereiche. Gängige Messgeräte können Widerstandswerte von einigen Milliohm bis zu Hunderten oder sogar Tausenden von Ohm messen, was ausreicht, um die Anforderungen der überwiegenden Mehrheit der Stromversorgungssysteme und Industrieanlagen zu erfüllen.
F5: Wie oft muss das Erdungselektroden-Widerstandsmessgerät kalibriert werden? A5: Es wird in der Regel empfohlen, die Kalibrierung des Messgeräts gemäß den Anweisungen des Herstellers und den örtlichen messtechnischen Vorschriften durchzuführen. Generell wird empfohlen, das Messgerät einmal jährlich oder nach ungewöhnlichen Messwerten bzw. größeren Reparaturen zu kalibrieren, um die Genauigkeit der Messergebnisse sicherzustellen.
