Der Schlüssel zur Messung des Kontaktwiderstands: Wie lässt sich der „Zustand“ der Geräteanschlüsse genau beurteilen?

{{{sourceTextContent.subTitle}}}

Der Schlüssel zur Messung des Kontaktwiderstands: Wie lässt sich der „Zustand“ der Geräteanschlüsse genau beurteilen?

{{{sourceTextContent.description}}}

Bei der Wartung von Stromversorgungssystemen und Industrieanlagen konzentrieren wir uns oft auf hohe Ströme und Spannungen, übersehen dabei jedoch häufig die grundlegendsten und am leichtesten zu übersehenden „Verbindungspunkte“. Der „Zustand“ dieser Verbindungspunkte steht in direktem Zusammenhang mit dem stabilen Betrieb des gesamten Systems. Heute werden wir darüber sprechen, wie man diese kritischen Verbindungen durch die Messung des Kontaktwiderstands genau bewerten kann.

Was ist Kontaktwiderstand?
Einfach ausgedrückt ist der Kontaktwiderstand der Widerstand, der entsteht, wenn Strom durch die Kontaktfläche zweier Leiter fließt (z. B. Schaltkontakte, Kabelverbinder, Leistungsschalterkontakte usw.). Im Idealfall ist der Widerstand möglichst gering, am besten nahezu null. In der Realität steigt der Kontaktwiderstand jedoch aufgrund unzureichenden Anpressdrucks, Oberflächenoxidation und Schmutzablagerungen an.

Warum ist der Kontaktwiderstand wichtig?
Erwärmung und Energieverbrauch: Ein Anstieg des Kontaktwiderstands bedeutet, dass bei gleichem Strom mehr elektrische Energie in Wärmeenergie umgewandelt wird, was zu einer Erwärmung der Geräte und zu Energieverlusten führt, was langfristig die Alterung der Geräte beschleunigt.
Kontaktbeschädigung: Die durch einen übermäßigen Kontaktwiderstand erzeugte Wärme kann dazu führen, dass der Kontakt schmilzt oder verbrennt, was die normale Öffnungs- und Schließfunktion des Schalters beeinträchtigt und sogar zu Sicherheitsunfällen führen kann.
Systeminstabilität: Ein schlechter Kontakt kann lokale Spannungsabfälle verursachen, die den normalen Betrieb der Geräte beeinträchtigen und sogar zu einer allgemeinen Systeminstabilität führen können.

Welche Faktoren beeinflussen den Kontaktwiderstand?
Für eine genaue Messung ist es notwendig, die Einflussfaktoren zu verstehen:
Anpressdruck: Dies ist der direkteste Faktor. Je größer der Druck, desto größer die Kontaktfläche und desto geringer der Widerstand.
Oberflächenbeschaffenheit: Oxidschichten, Ölflecken, Staub usw. können den reibungslosen Stromfluss behindern.
Kontaktfläche: Je größer die Kontaktfläche, desto mehr Wege stehen dem Strom zur Verfügung und desto geringer ist der Widerstand.
Leitermaterial: Die Leitfähigkeit verschiedener Materialien variiert.
Umgebungsfaktoren wie Temperatur und Luftfeuchtigkeit können den Kontaktwiderstand ebenfalls beeinflussen.

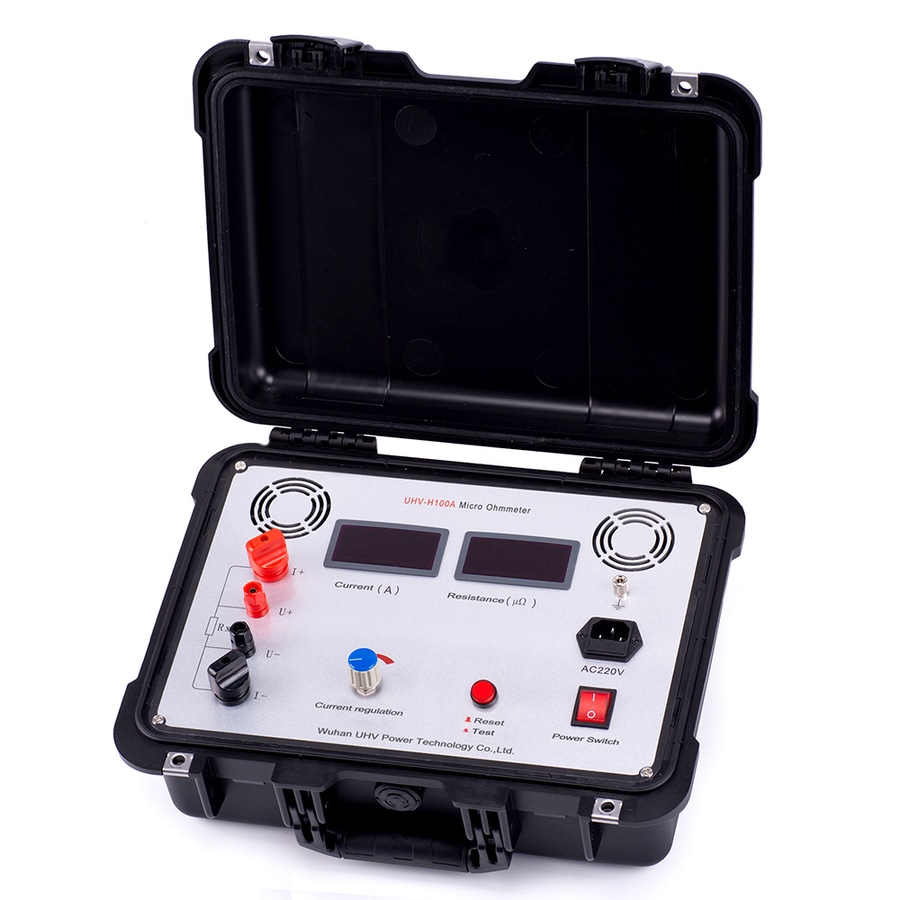

Ein Werkzeug zur Messung des Kontaktwiderstands – Kontaktwiderstandsmessgerät
Um den „Zustand“ der Verbindung genau zu beurteilen, müssen wir professionelle Werkzeuge wie Kontaktwiderstandsmessgeräte einsetzen. Diese Art von Messgerät ermittelt die Qualität der Verbindungsstelle durch die genaue Messung kleiner Widerstandswerte.

Wie lässt sich der Kontaktwiderstand besser messen?
Wählen Sie das geeignete Messgerät: Stellen Sie sicher, dass Genauigkeit und Messbereich des Messgeräts den Anforderungen des zu messenden Objekts entsprechen.
Achten Sie auf eine saubere Oberfläche: Reinigen Sie die Kontaktfläche vor der Messung gründlich, um offensichtlichen Schmutz und Oxidschichten zu entfernen.
Üben Sie angemessenen Druck aus: Stellen Sie einen guten Kontakt zwischen der Messsonde und der Messstelle sicher und beachten Sie gegebenenfalls die Bedienungsanleitung des Geräts.
Wiederholte Messung: Führen Sie Messungen an verschiedenen Stellen durch und bilden Sie den Mittelwert, um zuverlässigere Ergebnisse zu erhalten.
Referenzstandard: Vergleichen Sie die Messergebnisse mit den einschlägigen Industriestandards oder Geräteanforderungen, um festzustellen, ob sie den Anforderungen entsprechen.
Wuhan UHV Power Technology Co., Ltd. verfügt über umfangreiche Erfahrung in der Forschung und Herstellung von Messgeräten für den Kontaktwiderstand. Die Produkte des Unternehmens sind für ihre hohe Präzision und hohe Stabilität bekannt und bieten zuverlässige Messlösungen für den Energie- und Industriebereich. So kann beispielsweise das Kontaktwiderstandsmessgerät des Unternehmens den geringen Widerstand verschiedener Gerätekontakte präzise messen und Anwendern dabei helfen, potenzielle Probleme rechtzeitig zu erkennen.

Welche Geräte sind mit der Kontaktwiderstandsmessung verbunden?
Hochspannungsschaltanlagen: beispielsweise die Kontakte von Leistungsschaltern und Trennschaltern.
Transformatoren: Anschlussklemmen, Stufenschalterkontakte.
Sammelschienenverbindungen: die Verbindungspunkte verschiedener Sammelschienen.
Kabelverbinder: Anschlussköpfe, Zwischenverbinder.
Verteiler- und Schaltschränke: verschiedene Anschlussklemmen im Inneren.
Durch die Messung des Kontaktwiderstands dieser Schlüsselkomponenten können wir potenzielle Fehlerquellen umgehend identifizieren und Unfälle aufgrund von Wackelkontakten vermeiden.

FAQ
F1: Nach welchem Messprinzip arbeitet das Kontaktwiderstandsmessgerät? A1: In der Regel wird die Kelvin-Methode zur Messung verwendet, wodurch der Einfluss des Leitungswiderstands auf die Messergebnisse eliminiert und die Genauigkeit der Messung gewährleistet wird.
F2: Welcher Kontaktwiderstandswert gilt als nicht zulässig? A2: Das hängt vom jeweiligen Gerätetyp und den Branchenstandards ab. In der Regel gibt es einen klaren Referenzwert, ab dem eine latente Gefahr angenommen wird.
F3: Kann das Kontaktwiderstandsmessgerät nur Gleichstromwiderstand messen? A3: Die meisten Kontaktwiderstandsmessgeräte messen den Gleichstromwiderstand, da dieser die ohmschen Eigenschaften eines Leiters direkter widerspiegelt.
F4: Wie lässt sich die Häufigkeit der Kontaktwiderstandsmessungen festlegen? A4: Es wird empfohlen, dies anhand der Bedeutung des Geräts, der Betriebsumgebung und der Wartungsrichtlinien des Herstellers zu bestimmen. Generell sind regelmäßige Wartungsmessungen erforderlich.
F5: Welche Eigenschaften weist das Kontaktwiderstandsmessgerät der Wuhan UHV Power Technology Co., Ltd. auf? A5: Die Produkte der Wuhan UHV Power Technology Co., Ltd. zeichnen sich in der Regel durch hohe Präzision, einfache Bedienung, hohe Sicherheit und schnelle Messgeschwindigkeit aus und bieten zudem zugehörige Geräte im Bereich der Relais-Schutzprüfung an.
