Bewältigung von Herausforderungen bei der Straffung weicher Gelenke

{{{sourceTextContent.subTitle}}}

Soft Joint Screw Tightening, intelligente Schraubwerkzeuge, intelligenter Schraubendreher

{{{sourceTextContent.description}}}

In der industriellen Montage ist das Anziehen von Schrauben ein alltäglicher Vorgang, aber die technische Tiefe, die dahinter steckt, übersteigt bei weitem die Vorstellungskraft. Insbesondere bei unterschiedlichen Verbindungseigenschaften ist die Wahl der Anzugsstrategie entscheidend. Im Vergleich zu starren Verbindungen weisen "weiche Verbindungen" aus Kunststoffen, Verbundwerkstoffen und dünnwandigen Blechen vielfältigere und schwierigere Fehler auf, die sich direkt auf die Zuverlässigkeit, Sicherheit und Lebensdauer des Produkts auswirken.

Drei Hauptfehler und Herausforderungen beim Festziehen weicher Verbindungen
Aufgrund ihrer inhärenten Eigenschaften bringen weiche Verbindungsmaterialien einzigartige Unsicherheiten beim Schraubenanzug mit sich. Die Hauptauswirkungen von Fehlern zeigen sich in drei Aspekten:

Materialzusammenbruch", der zu vorzeitigem Drehmomentabfall führt
Beim Anziehen von Kunststoffteilen oder bestimmten Verbundwerkstoffen besteht das offensichtlichste Problem darin, dass das Zielmoment nicht erreicht werden kann Dies liegt daran, dass nach dem Kontakt des Schraubenkopfes oder der Mutter mit dem Werkstück die fortgesetzte Drehung nicht vollständig in eine Dehnung der Schraube (d. h. in eine Klemmkraft) umgewandelt wird, sondern teilweise zum Zusammendrücken des weichen Materials selbst verwendet wird. Sobald die aufgebrachte Kraft die Steifigkeitsgrenze des Materials überschreitet, kommt es zu einer plastischen Verformung oder sogar zum "Zusammenbruch" des Materials Zu diesem Zeitpunkt entspricht das Drehmoment zwar der Norm, die tatsächliche Klemmkraft liegt jedoch weit unter dem Auslegungswert, was zu einem "falschen Drehmoment" und einer schwachen Verbindung führt.

Potenzielle Risiken bei Blechteilen
Um die Festigkeit der Schraube voll auszunutzen, wird bei modernen Montageverfahren häufig die Methode des "Streckziehens" (d. h. die Drehmoment-Winkel-Methode) angewandt, bei der die Schraube bis zu ihrer Streckgrenze gedehnt wird, um eine maximale und stabile Klemmkraft zu erzielen. Beim Anziehen von weichen Verbindungen wie Blechen kann dieses effiziente Verfahren jedoch versagen. Da die Steifigkeit von Blechen viel geringer ist als die von hochfesten Schrauben, kann es vorkommen, dass das eingespannte Blech bereits dauerhaft eingedrückt oder verformt wird, bevor die Schraube ihre Streckgrenze erreicht. Dies führt nicht nur dazu, dass die erwartete Klemmkraft nicht erreicht wird, sondern kann auch die strukturelle Integrität der verbundenen Teile beeinträchtigen.

Drehmomentabfall durch Materialkriechen
Ein weiterer "unsichtbarer Killer" beim Anziehen von weichen Verbindungen ist das Kriechen des Materials. Selbst wenn die ideale Klemmkraft zum Zeitpunkt der Montage erreicht wird, verformen sich Kunststoffe oder Verbundwerkstoffe unter Dauerbelastung im Laufe der Zeit langsam (Kriechen). Durch diese Verformung verringert sich die Dehnung der Schraube, so dass die Klemmkraft abnimmt, was als "Drehmomentabfall" bezeichnet wird Dieser Verfall ist dynamisch und kann sich durch den Betrieb des Fahrzeugs, durch Vibrationen der Ausrüstung oder durch Temperaturschwankungen verschlimmern, was letztendlich zum Lösen der Verbindung, zu ungewöhnlichen Geräuschen oder sogar zum Versagen führt.

Zusammenfassend lässt sich sagen, dass der Kern der Probleme beim Anziehen weicher Verbindungen letztlich darin besteht, wie ein langfristig stabiles Restdrehmoment (Klemmkraft) sichergestellt werden kann Herkömmliche Methoden der Drehmomentsteuerung können diese komplexen Herausforderungen nicht mehr bewältigen.

Angesichts der Vielfalt weicher Verbindungen liegt der Vorteil intelligenter Anzugssysteme darin, dass sie sich nicht nur auf den Punkt des "Enddrehmoments" konzentrieren, sondern die gesamte Kurve des Anzugsvorgangs überwachen und die Strategien dynamisch anpassen, um die Ergebnissicherheit zu gewährleisten.

Kernlösung: Vielfältige Anzugsstrategien zur Sicherstellung des Restdrehmoments

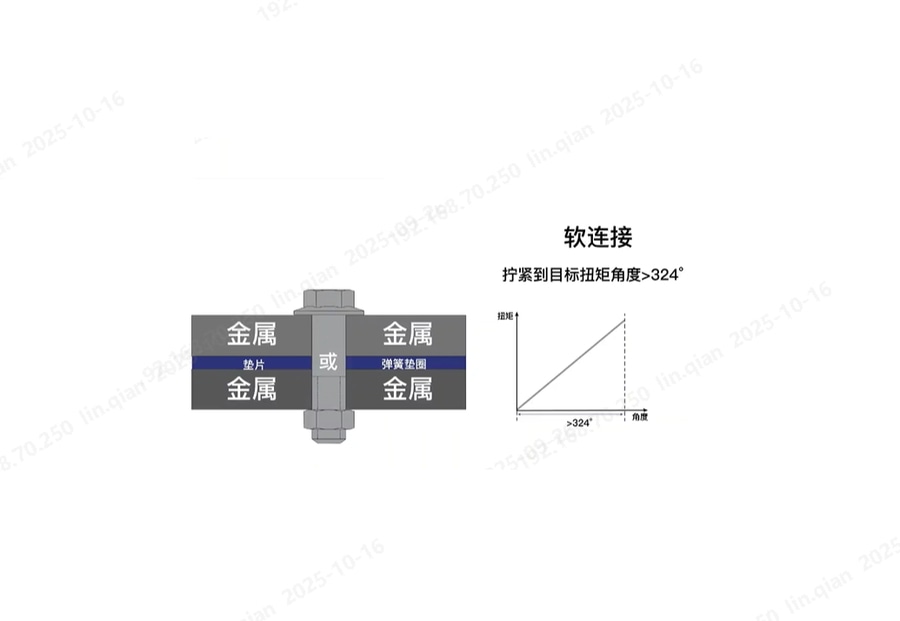

Drehmoment-Winkel-Überwachungsmethode: Die goldene Regel für weiche Gelenke
Dies ist die am häufigsten verwendete und effektivste Strategie für den Umgang mit weichen Verbindungen. Das System wendet zunächst ein niedrigeres Anfangsdrehmoment an, um die Schraube an die Werkstückoberfläche zu pressen und Lücken zu beseitigen. Dann treibt es die Schraube an, um einen voreingestellten Winkel zu drehen.

Vorteile: Diese Methode steuert direkt die Dehnung der Schraube, die in direktem Zusammenhang mit der Spannkraft steht. Es vermeidet effektiv den Einfluss von Unterschieden in der Materialsteifigkeit auf die Drehmomentmessung. Unabhängig von der Materialkompression wird die Schraubendehnung ermittelt, wodurch eine gleichbleibende Spannkraft gewährleistet wird. Intelligente Werkzeuge überwachen während dieses Prozesses gleichzeitig die Drehmomentwerte als zusätzliches Qualitätsurteil. Ist das Drehmoment abnormal hoch oder niedrig, wird es als fehlerhaft bewertet.

Die Fehler beim Anziehen von weichen Verbindungen zeigen die Grenzen herkömmlicher Drehmomentmethoden auf. Im Zeitalter des Leichtbaus und der breiten Anwendung neuer Werkstoffe hat sich der Schlüssel zur Gewährleistung der Zuverlässigkeit von Verbindungen von der Kontrolle des Prozessparameters "Drehmoment" zur Gewährleistung des Endergebnisses "Restdrehmoment/Spannkraft" verlagert

Durch Prozessüberwachung, Datenanalyse und dynamische Anpassungsmöglichkeiten machen intelligente Anziehwerkzeuge das Anziehen von einer einfachen "Operation" zu einer nachvollziehbaren, optimierbaren und vorhersehbaren "intelligenten Montage"
