Flexible Zuführung löst die Herausforderung des automatischen Anziehens von Nicht-Standard-Schrauben

{{{sourceTextContent.subTitle}}}

Flexibles Zuführsystem für Nicht-Standard-Schrauben, industrielle flexible Zuführung, flexible Zuführung

{{{sourceTextContent.description}}}

Im Bereich der industriellen Montage werden immer häufiger nicht genormte Schrauben wie Verschlussschrauben und Schrauben mit sehr kleinem Längen-Durchmesser-Verhältnis verwendet. Aufgrund ihrer besonderen Formen und unregelmäßigen Abmessungen können diese Schrauben jedoch nicht automatisch mit herkömmlichen Schraubenzuführgeräten zugeführt werden. Die manuelle Zuführung ist ineffizient und fehleranfällig und wird zu einem kritischen Engpass, der die Erweiterung der Produktionslinie behindert. Die flexible Zuführung ist eine effiziente Lösung für nicht standardisierte Schrauben, die die Grenzen herkömmlicher Zuführungsmethoden überwindet und integrierte Vorgänge wie automatisches Sortieren, Schraubenentnahme und Anziehen ermöglicht. Dieser Artikel bietet eine detaillierte Aufschlüsselung der Kernarbeitslogik der flexiblen Zuführung, kombiniert mit den praktischen Vorteilen des flexiblen Zuführungssystems von Danikor, das Unternehmen praktikable Lösungen zur Montageoptimierung bietet, um die Herausforderungen des automatischen Anziehens von Nicht-Standard-Schrauben zu bewältigen.
I. Das Dilemma der Zuführung von Nicht-Standard-Schrauben: Traditionelle Zuführungsmethoden sind schwer anzupassen

Verschlussschrauben haben keine offensichtliche Gewindeführung, und Schrauben mit sehr kleinem Längen-Durchmesser-Verhältnis neigen zum Umkippen. Im Vergleich zu herkömmlichen Schrauben haben sie kein einheitliches Erscheinungsbild. Das feste Schienenkonzept herkömmlicher Schraubenzuführungen kann nicht an ihre speziellen Strukturen angepasst werden. Sie haben vor allem drei große Probleme, die es schwierig machen, die Anforderungen der automatisierten Montage zu erfüllen:

Schlechte Anpassungsfähigkeit der Zuführung: Herkömmliche Zuführungen basieren auf festen Bahnen für den Materialtransport. Die speziellen Formen von nicht standardisierten Schrauben können nicht reibungslos durch die Bahnen laufen, was eine automatische Sortierung unmöglich macht. Die Schrauben müssen manuell einzeln eingestellt werden, was zeitaufwändig und arbeitsintensiv ist.

Häufiges Verklemmungsrisiko: Nicht genormte Schrauben haben unregelmäßige Abmessungen und neigen dazu, sich während des Transports in herkömmlichen Zuführsystemen in Lücken in den Bahnen, in Auslassöffnungen und an anderen Stellen zu verklemmen. Häufig ist eine manuelle Reinigung erforderlich, was nicht nur den Produktionsrhythmus beeinträchtigt, sondern auch zu Schäden an Schrauben und Ausrüstung führen kann.

Unzureichende Montagekonsistenz: Bei der manuellen Zuführung kommt es häufig zu Problemen wie fehlenden Schrauben, falschen Schrauben und Haltungsabweichungen, was zu einem unvollständigen Anziehen der Schrauben führt, die Qualität der Produktmontage beeinträchtigt, die Nacharbeitskosten erhöht und die Standardisierungsanforderungen der Massenproduktion in Unternehmen nicht erfüllt.

II. Flexible Zuführung: Der wichtigste Weg zum automatischen Anziehen von Nicht-Standard-Schrauben

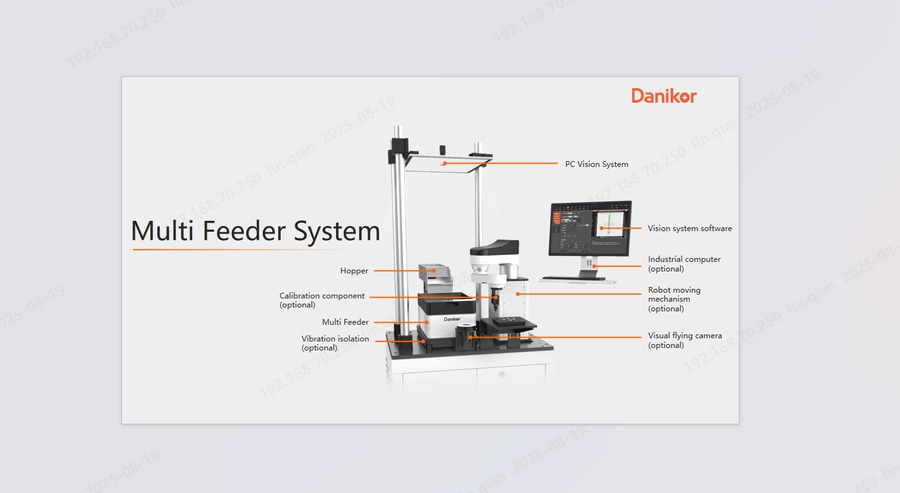

Die flexible Zuführung, deren Kernstück die "flexible Anpassung und intelligente Koordination" ist, durchbricht die Beschränkungen herkömmlicher Zuführungen durch feste Bahnen. Durch kundenspezifische Ablagen, visuelle Erkennung und Roboterkoordination passt es sich an nicht standardisierte Schrauben wie Verschlussschrauben und Schrauben mit sehr kleinem Längen-Durchmesser-Verhältnis an, um ein automatisches Anziehen zu erreichen. Der Kernprozess ist in drei Schritte unterteilt, die sich an verschiedene industrielle Montageszenarien anpassen lassen:

Maßgeschneidertes Tablett zur Kalibrierung der Schraubenhaltung: Die Kernkomponente des flexiblen Zuführsystems ist die flexible Vibrationsschale, die mit Löchern oder Schlitzen auf der Oberfläche der Schale entsprechend der Form und Größe von Nicht-Standard-Schrauben angepasst werden kann, um die strukturellen Eigenschaften der Schrauben zu berücksichtigen. Durch die gleichmäßige Vibration der Vibrationsschale werden die Schrauben in eine zufällige Bewegung versetzt und allmählich in die Standardposition mit dem Schraubenkopf nach oben gebracht, was die Grundlage für das anschließende Aufnehmen und Festziehen der Schrauben bildet. Das flexible Zuführsystem von Danikor ermöglicht eine schnelle Anpassung der Schalen an unterschiedliche Spezifikationen von nicht standardisierten Schrauben mit bequemer Umstellung.

Visuelle Erkennung von Positionierungskoordinaten: Das flexible Zuführsystem ist mit einem hochauflösenden visuellen Erkennungsmodul ausgestattet, das die Position der Schrauben auf dem Vibrationstablett in Echtzeit erfasst. Es sortiert auf intelligente Weise qualifizierte Schrauben mit dem Schraubenkopf nach oben aus, während es ihre Koordinatenpositionen erfasst und die Daten synchron an den Roboter überträgt, um eine falsche oder verpasste Entnahme zu vermeiden und einen reibungslosen Ablauf der nachfolgenden Schraubarbeiten zu gewährleisten.

Koordinierter Betrieb zum Abschluss der automatischen Verschraubung: Nach Erhalt der vom Bildverarbeitungsmodul übermittelten Koordinatendaten fährt der Roboter mit dem Schraubmodul an die entsprechende Position, greift die Schraube in der richtigen Position und übergibt sie an die Schraubstation, um den automatischen Schraubvorgang abzuschließen. Wenn sich während des Schraubvorgangs keine Schrauben in der richtigen Position auf dem Tablett befinden, beginnt der Rütteltopf gleichzeitig zu vibrieren, um die Schrauben nachzufüllen, wodurch eine effiziente Koordination zwischen Zuführung und Schraubvorgang erreicht wird und das Risiko einer Verklemmung grundsätzlich ausgeschlossen ist.
