Wie ermöglicht ein flexibler Zuführer eine Beladung von Kondensatoren und Widerständen mit hoher Taktfrequenz?

{{{sourceTextContent.subTitle}}}

Flexibler Zuführer, flexibles Zuführsystem, automatisiertes Zuführsystem

{{{sourceTextContent.description}}}

In den Bereichen der modernen Elektronikfertigung, der Automobilelektronik und der Präzisionsverpackung von Halbleitern bestimmt die Effizienz bei der Bestückung und Platzierung passiver Bauteile wie Widerstände und Kondensatoren direkt die Kapazitätsauslastung der gesamten Produktionslinie. Herkömmliche Zuführverfahren mit Vibrationsschalen weisen jedoch häufig Schwachstellen wie Staus, falsch herum liegende Bauteile, Kratzer und schwierige Umrüstungen auf, wenn extrem kleine, leicht zerkratzbare, unregelmäßig geformte oder hochpräzise Kondensatoren und Widerstände gehandhabt werden. Um diese Herausforderungen der Branche zu lösen, wurde der flexible Tray-Feeder entwickelt.

1. Branchenprobleme beim Laden von Kondensatoren und Widerständen

Extrem kleine Bauteile, die leicht beschädigt und verformt werden können: Bei SMD-Kondensatoren und -Widerständen wie 0603, 0402 oder noch kleineren Größen ist die Oberflächenbeschichtung sehr dünn. Bei anhaltender Reibung und Stößen durch herkömmliche Vibrationsschalen neigen die Kanten und Ecken der Bauteile zum Abplatzen, oder die Elektroden können beschädigt werden.

Schwierigkeiten bei der Erkennung von Polarität und Vorder-/Rückseite: Einige Kondensatoren und Widerstände weisen Richtungsabhängigkeit oder eine Unterscheidung zwischen Vorder- und Rückseite auf. Für herkömmliche mechanische Förderbahnen ist es sehr schwierig, eine 100 % genaue Drehung und Aussortierung falsch ausgerichteter Bauteile zu gewährleisten.

Hohe Umrüstkosten und lange Taktzeiten: Wenn eine Produktionslinie von der Fertigung von Bauteilen der Größe 0805 auf die Größe 0402 umgestellt werden muss, erfordern herkömmliche Vibrationsschalen eine maßgeschneiderte Umrüstung oder Anpassung der mechanischen Bahnen, was mehrere Tage in Anspruch nimmt und die Produktionsflexibilität erheblich beeinträchtigt.

2. Technische Anwendung des flexiblen Tray-Zuführers bei der Bestückung mit Kondensatoren und Widerständen

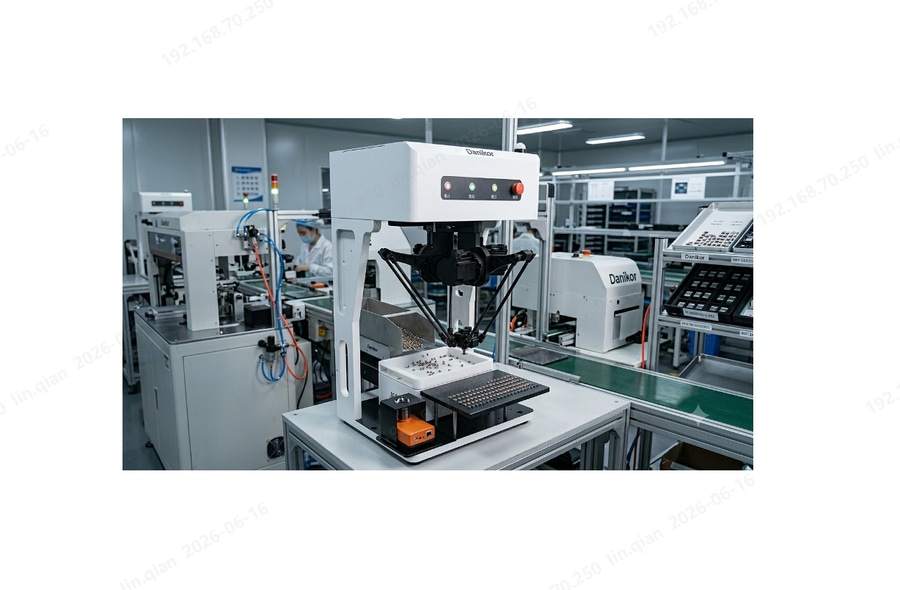

Der flexible Tray-Feeder ist ein intelligentes, in einem geschlossenen Regelkreis arbeitendes Bestückungssystem, das aus einem flexiblen Vibrationsförderer, einem Bildverarbeitungssystem und einem Parallelroboter besteht. Im Vergleich zu herkömmlichen starren Zuführanlagen liegen die zentralen Vorteile des flexiblen Tray-Feeders in seiner extrem hohen „Flexibilität“ und seinem hohen Grad an Intelligenz.

Intelligente, flexible Vibration zum Schutz empfindlicher Kondensatoren und Widerstände: Während des Betriebs des flexiblen Tray-Feeders werden Kondensatoren und Widerstände aus dem Trichter auf die Oberfläche des flexiblen Vibrationsförderers dosiert. Die Funktionen zur intelligenten Frequenzermittlung und zur intelligenten Amplitudenstabilisierung passen die Vibrationsfrequenz und -amplitude automatisch an das Gewicht der Kondensatoren und Widerstände an. Angetrieben von sanften Voice-Coil-Motoren führen die Bauteile auf der Tray-Oberfläche gleichmäßige Translationsbewegungen, Drehbewegungen oder eine Annäherung zur Mitte hin aus. Diese zerstörungsfreie Vibrationsmethode gewährleistet während des gesamten Beladungsprozesses, dass hochwertige, zerbrechliche keramische SMD-Kondensatoren weder Kratzer noch Bruchschäden davontragen.

Der Weg zu einer hohen Beladetaktzahl von 70 Stück/Minute: In der Elektronikfertigung ist Geschwindigkeit das A und O. Durch extreme Optimierung von Software und Hardware hat der flexible Tray-Feeder erfolgreich eine hohe Beladetaktzahl von 70 Bauteilen pro Minute erreicht. Mit Hilfe von Bildverarbeitungsalgorithmen führt die Kamera die Bildaufnahme und Datenverarbeitung während des Rückhubs des Roboters durch. Darüber hinaus verfügt der Roboter über eine leichte, hochsteife Gelenkkonstruktion aus Kohlefaser. Das extrem geringe Eigengewicht bedeutet, dass nahezu das gesamte vom Motor abgegebene Drehmoment in eine Beschleunigung am Roboterarm umgewandelt wird, wodurch der Rhythmus von Hochgeschwindigkeits-Bestückungsmaschinen oder Test-/Verpackungslinien perfekt eingehalten wird.

Mechanismusanalyse der hochpräzisen Tray-Beladung mit einer Genauigkeit von ±0,1 mm: Die Tray-Beladung von Kondensatoren und Widerständen ist häufig ein vorbereitender Schritt für nachfolgende Laserschweiß-, Dosier- oder Verpackungsprozesse und erfordert eine extrem hohe Positionsgenauigkeit. Der flexible Tray-Feeder ist mit einer Industriekamera ausgestattet, die die Kantenmerkmale von Widerständen klar erfassen und Kantengrate sowie Staubstörungen automatisch herausfiltern kann. Durch sekundäres „Fly“ (Bildaufnahme während der Bewegung) erfasst er den Mittenversatz und die Winkelabweichung des Kondensators und überträgt die Daten in Echtzeit an das Steuerungssystem. Das System führt daraufhin zügig eine dynamische Winkel- und Positionskompensation durch, bevor der Roboter das Bauteil platziert.

Vor dem Hintergrund von Lean Manufacturing und flexibler Produktion hat der flexible Tray-Feeder mit seinem ultimativen Schutz der Bauteile, seiner hervorragenden Kompatibilität und seiner perfekten Balance aus hoher Effizienz und hoher Präzision die Engpässe beim herkömmlichen Beladen von Kondensatoren und Widerständen vollständig beseitigt. Durch das perfekte Zusammenspiel seiner drei Kernkomponenten (flexibler Zuführer, Bildverarbeitungssystem und Roboter), das einen hohen Takt von 70 Stück/Minute und eine hochpräzise Tray-Platzierung von ±0,1 mm ermöglicht, ist es zur Standardwahl für viele führende Elektronikhersteller geworden.
