PTC- vs. MCH-Keramikheizung: So wählen Sie den richtigen Industriezünder aus

{{{sourceTextContent.subTitle}}}

PTC-Heizelement oder MCH-Keramikheizelement – was ist die bessere Wahl für Ihren industriellen Zünder?

{{{sourceTextContent.description}}}

In industriellen Hochtemperatur-Heizsystemen und Zündsystemen für die Biomasseverbrennung ersetzen keramische Zünder nach und nach herkömmliche Heizlösungen mit Nickel-Chrom-Widerstandsdraht. Die keramische Heiztechnologie übertrifft herkömmliche Heizlösungen hinsichtlich Heizgeschwindigkeit, Energieeffizienz und Lebensdauer.

PTC-Heizelemente und MCH-Metallkeramik-Heizelemente stellen die beiden gängigsten Heiztechnologien auf dem Markt dar. Sie zeichnen sich durch unterschiedliche Materialstrukturen, Temperaturregelungsmechanismen, maximale Temperaturwerte und Anwendungsbereiche aus. Diese wesentlichen Unterschiede haben großen Einfluss auf die Zündleistung der Anlagen, die Systemstabilität und die langfristigen Wartungskosten.

I. Funktionsprinzip von PTC-Heizelementen

PTC-Heizelemente (Positive Temperature Coefficient) verwenden Bariumtitanat (BaTiO₃)-Halbleiterkeramik als Kernmaterial, das sich durch einen deutlichen Anstieg des Widerstands bei steigender Temperatur auszeichnet.

Der Arbeitsablauf ist wie folgt:

• Kaltstartphase: Niedriger Widerstand, hoher Strom, schnelle Erwärmung

• Aufheizvorgang: Mit steigender Temperatur nimmt der Widerstand rasch zu, wodurch die Leistung automatisch abfällt

• Thermische Gleichgewichtsphase: Das System arbeitet stabil innerhalb eines bestimmten Temperaturbereichs

PTC-Materialien erreichen durch ihre inhärenten physikalischen Eigenschaften eine selbstbegrenzende Temperaturfunktion, sodass in der Regel keine komplexen externen Temperaturregelsysteme erforderlich sind, was hohe Sicherheit und einfache Handhabung bietet.

Allerdings unterliegt ihr Temperaturverhalten einer klaren Obergrenze. Herkömmliche PTC-Elemente aus Bariumtitanat arbeiten in der Regel stabil in einem Temperaturbereich von 250–300 ℃; wenn die Temperatur etwa 350 ℃ überschreitet, kann es zu einer Widerstandsdrift oder sogar zu einem Materialversagen kommen. Daher eignen sie sich eher für Anwendungen mit konstanter Temperatur im mittleren bis niedrigen Temperaturbereich und können die Anforderungen an die Zündung bei hohen Temperaturen nur schwer erfüllen.

II. Funktionsprinzip des MCH-Metallkeramik-Heizelements

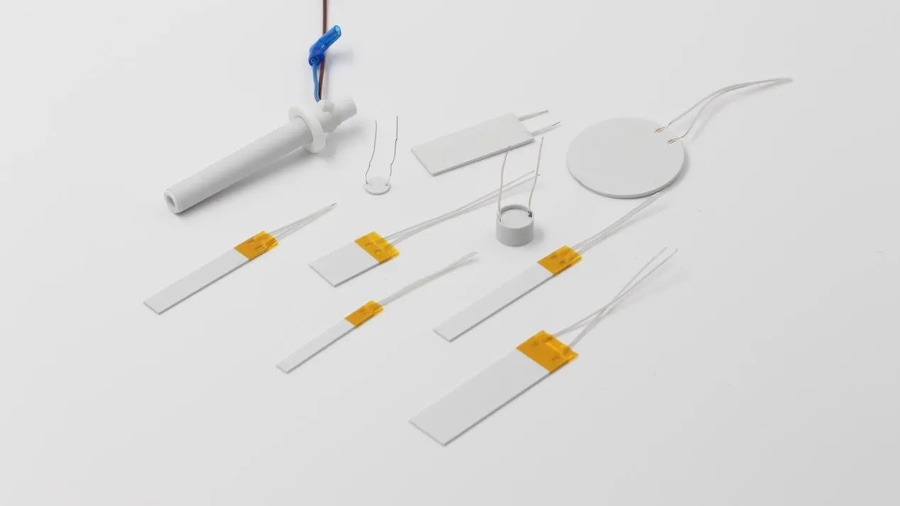

MCH (Metal Ceramic Heater) ist ein integriertes Keramik-Heizelement, das im Hochtemperatur-Co-Brennverfahren hergestellt wird.

Sein typischer Aufbau ist:

Keramiksubstrat aus hochreinem Aluminiumoxid (Al₂O₃) oder Siliziumnitrid (Si₃N₄) + metallischer Widerstandsheizkreis

Der Herstellungsprozess umfasst typischerweise:

Die Schaltkreismuster werden durch Siebdruck mit hochschmelzenden metallischen Widerstandspasten wie Wolfram, Molybdän und Mangan aufgebracht, die anschließend in mehreren Schichten mit keramischen Grünlingen laminiert werden. Nach dem Hochtemperatur-Co-Brennen entsteht eine dichte, integrierte Struktur, die eine monolithische Verpackungslösung für die elektrische Beheizung ermöglicht.

In hochwertigen industriellen Zündanwendungen können auch Siliziumnitrid-Substrate gewählt werden, um die Temperaturwechselbeständigkeit und die Hochtemperaturstabilität weiter zu verbessern.

Wichtigste Merkmale von MCH:

• Hohe Leistungsdichte: ca. 30–50 W/cm²

• Schnelle Aufheizgeschwindigkeit: erreicht in kurzer Zeit über 700 °C

• Breiter Temperaturbereich: Produkte in Industriequalität arbeiten stabil zwischen 700 und 1000 °C

• Hoher thermischer Wirkungsgrad: gleichmäßige Wärmeverteilung und geringer Energieverlust

• Lange Lebensdauer: Der Heizkreis ist in Keramik eingekapselt und bietet eine hohe Oxidationsbeständigkeit

Es ist zu beachten, dass MCH selbst nicht über die selbstbegrenzenden Temperatureigenschaften von PTC-Materialien verfügt und in der Regel eine externe Temperaturregelung oder eine Schutzschaltung erfordert, um eine präzise Temperaturregelung und die Systemsicherheit zu gewährleisten.
