Große Isolierbauteile aus Aluminiumoxidkeramik: Wie lassen sich Kovar, Edelstahl und Keramik zuverlässig hartlöten?

{{{sourceTextContent.subTitle}}}

Löten von Keramik an Metall

{{{sourceTextContent.description}}}

In Hochspannungsanlagen, Vakuumanlagen, Halbleiterbauelementen und wissenschaftlichen Instrumenten werden bei großformatigen Isolationskonstruktionen in der Regel Keramiken eingesetzt, um eine zuverlässige elektrische Isolierung zu gewährleisten, während Metallteile unter den gegebenen Betriebsbedingungen die mechanische Verbindung, die Flanschbefestigung und die Abdichtung übernehmen. Das Verbinden von Aluminiumoxidkeramik mit Metallen wie Kovar und Edelstahl ist eine zentrale technische Lösung zur Realisierung dieser Verbundbaugruppen.

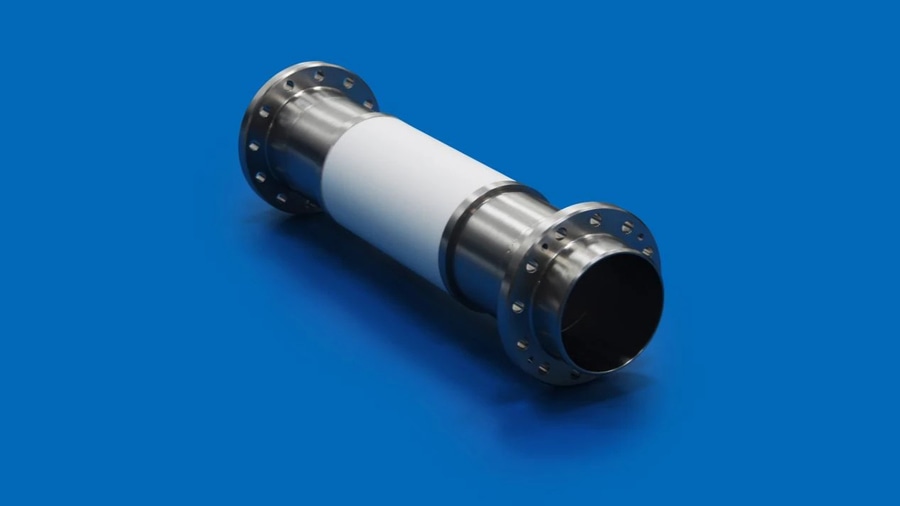

Im Gegensatz zu herkömmlichen kleinen Keramikisolatoren und Vakuumdurchführungen weisen große zylindrische Keramik-Metall-Lötbaugruppen größere Gesamtabmessungen, längere Körperlängen und wesentlich größere Verbindungsflächen zwischen Keramik und Metall auf. Bestimmte große Bauteile können eine Gesamtlänge von mehreren hundert Millimetern aufweisen, was strengere Anforderungen an die Materialverträglichkeit, die Bearbeitungstoleranz, die Konzentrizität der Baugruppe und die Hartlötverfahren stellt.

Aus diesem Grund kann das großflächige Hartlöten von Keramik und Metall nicht als einfache Maßvergrößerung kleiner hermetischer Dichtungen betrachtet werden. Es erfordert eine umfassende Optimierung, die die Auswahl der Werkstoffsorte, die strukturelle Auslegung, die Minderung thermischer Spannungen, die Präzisionsbearbeitung und die Parameter des Hartlötverfahrens umfasst.

I. Warum erfordern große Isolationskomponenten eine Kombination aus Keramik und Metallen?

Einzelne Werkstoffe haben oft Schwierigkeiten, gleichzeitig die Anforderungen an elektrische Isolierung, mechanische Verbindung und strukturelle Integration in großen Hochspannungs- oder Vakuumanlagen zu erfüllen. Aluminiumoxidkeramik bietet hervorragende elektrische Isolierung, Hochtemperaturbeständigkeit, chemische Stabilität und Verträglichkeit mit Vakuumumgebungen, weshalb sie häufig in Isolationsstrukturen für Hochspannungs- und Vakuumsysteme eingesetzt wird. Keramik ist jedoch von Natur aus spröde, was ihren Einsatz bei Flanschverbindungen, mechanischen Befestigungen und der Montage an Hauptgeräteteilen einschränkt.

Metalle wie Edelstahl und Kovar bieten hingegen eine überlegene mechanische Festigkeit und Bearbeitbarkeit, wodurch sie zu Flanschen, Hülsen, Verbindungsringen und anderen Befestigungsstrukturen verarbeitet werden können. Durch den Einsatz der Keramik-Metall-Verbindungstechnik lassen sich die elektrischen Isolationseigenschaften von Keramik mit den mechanischen Verbindungseigenschaften von Metallen kombinieren, wodurch Bauteile sowohl elektrische Isolation als auch strukturelle Steifigkeit sowie die für bestimmte Anwendungen erforderliche hermetische Abdichtung erreichen können.

In Vakuum- und Hochspannungsanwendungen ist diese Keramik-Metall-Kombination besonders entscheidend. Der Schlüssel zum Erfolg liegt nicht nur in der Auswahl einzelner Werkstoffe, sondern darin, eine zuverlässige Verbindung zwischen den verschiedenen Werkstoffen während des Hartlötens und im Langzeitbetrieb sicherzustellen.
