Warum sollten AlN-Keramiksubstrate für 800G-Optikmodule in KI-Rechenzentren gewählt werden?

{{{sourceTextContent.subTitle}}}

Keramiksubstrat aus Aluminiumnitrid

{{{sourceTextContent.description}}}

Da die Nachfrage nach Hochgeschwindigkeitsverbindungen in KI-Rechenzentren weiter wächst, haben sich 800G-Optikmodule zu einem zentralen Produkt in Rechenzentrumsnetzwerken mit hoher Bandbreite entwickelt. Im Vergleich zu optischen Modulen früherer Generationen mit geringerer Übertragungsgeschwindigkeit müssen 800G-Module deutlich höhere Datenraten auf einem ähnlich begrenzten Bauraum unterstützen und stehen dabei gleichzeitig vor größeren Herausforderungen hinsichtlich des Stromverbrauchs und des Wärmemanagements. Einige kommerzielle Produkte verbrauchen bereits bis zu zehn Watt, wobei die tatsächlichen Werte je nach Produktarchitektur, Übertragungsdistanz und Komponentenkonfiguration variieren.

Für das Moduldesign gehen die Auswirkungen erhöhter Datenraten über die reine Rechenleistung hinaus. Laser, optoelektronische Komponenten, Treiberchips und Signalprozessoren müssen mit höherer Dichte auf engstem Raum integriert werden, was zu einer lokalen Wärmeentwicklung führt. Die effektive Ableitung dieser Wärme bei gleichzeitiger Aufrechterhaltung der erforderlichen elektrischen Isolation und strukturellen Stabilität während der Kühlung ist zu einer entscheidenden Herausforderung beim Design der Gehäuse für 800G-Optikmodule geworden.

Angesichts dieser anspruchsvollen Designanforderungen dienen Substratmaterialien nicht mehr nur der mechanischen Abstützung. Sie müssen zudem Wärme effizient leiten, elektrische Isolation gewährleisten und eine angemessene thermische Ausdehnungsanpassung sicherstellen. Aluminiumnitrid (AlN)-Keramiken zeichnen sich durch hohe Wärmeleitfähigkeit, zuverlässige Isolationsleistung und einen relativ niedrigen Wärmeausdehnungskoeffizienten aus. Aus diesem Grund wird AlN als Substratmaterial für elektronische und optoelektronische Gehäuse mit hohem Wärmefluss weithin bevorzugt.

1. Warum ist die Wärmemanagementfähigkeit des Substrats für 800G-Optikmodule von entscheidender Bedeutung?

800G-Optikmodule müssen innerhalb eines begrenzten Formfaktors eine hochgeschwindigkeitsfähige optoelektronische Umwandlung und Signalverarbeitung durchführen, was erfordert, dass die von Chips und anderen Komponenten erzeugte Wärme effizient durch die Gehäusestruktur an nachgelagerte Wärmeableitungswege übertragen wird.

Gelingt es nicht, lokalisierte Wärme effektiv abzuführen, entstehen deutliche Temperaturgradienten, was die Stabilisierung der Bauteiletemperatur erschwert. Zudem basiert die optoelektronische Verpackung auf einem Multimaterialsystem, das Halbleiterchips, Metallrahmen, Verbindungsmaterialien und Keramiksubstrate umfasst. Bei Schwankungen der Betriebstemperatur entstehen durch die unterschiedliche Wärmeausdehnung dieser verschiedenen Materialien Restspannungen an den Verbindungsgrenzflächen.

Dies ist auch ein wesentlicher Grund dafür, dass AlN zunehmend in den Auswahlkreis für Materialien zur Hochgeschwindigkeits-Optoelektronik-Verpackung aufgenommen wird.

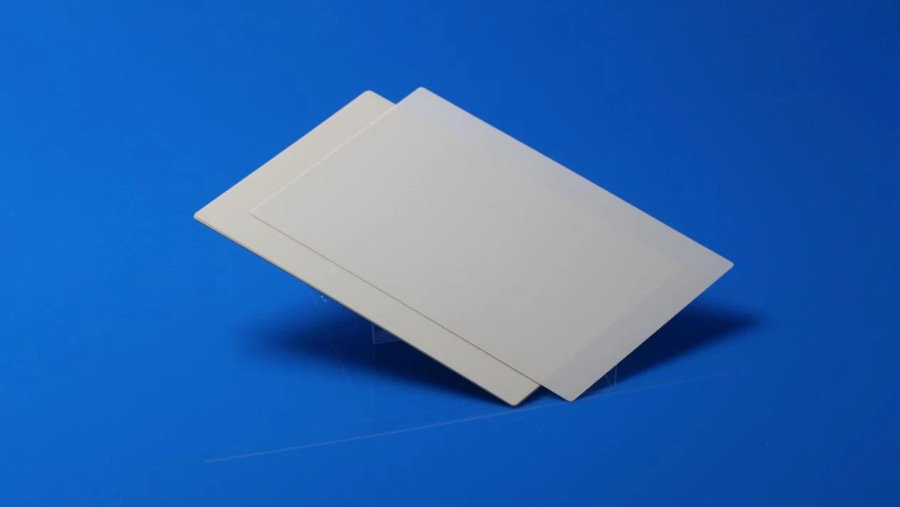

Aluminiumnitrid (AlN)-Substrate

2. Warum eignet sich AlN als Substrat für optische Bauelemente mit hohem Wärmefluss?

Bei 800G-Optikmodulen muss das Substrat zwei Anforderungen gleichzeitig erfüllen: Erstens muss die von den Chips und anderen wärmeerzeugenden Komponenten erzeugte Wärme über das Substrat umgehend an die Wärmeableitungsstruktur weitergeleitet werden; Zweitens muss die Gehäusestruktur die erforderliche elektrische Isolation gewährleisten. Der Vorteil von AlN-Keramiken liegt darin, dass sie diese beiden Anforderungen vereinen können – sie bieten eine hohe Wärmeleitfähigkeit bei gleichzeitiger Isolation und schaffen so einen relativ direkten Wärmeableitungsweg für die optischen Bauelemente.

Neben der Wärmeleitfähigkeit und den Isolationseigenschaften eignet sich AlN aufgrund seines Wärmeausdehnungskoeffizienten auch für Verpackungsstrukturen aus mehreren Materialien. Das Innere eines optischen Moduls enthält typischerweise Halbleiterchips, Metallschichten, Verbindungsmaterialien und Keramiksubstrate. Verschiedene Materialien dehnen sich bei Temperaturänderungen unterschiedlich stark aus. Der relativ niedrige Wärmeausdehnungskoeffizient von AlN trägt dazu bei, die thermische Ausdehnungsinkompatibilität zwischen den Materialien zu kontrollieren und die bei Temperaturwechseln entstehenden Grenzflächenspannungen zu reduzieren. Die tatsächliche Zuverlässigkeit der Verpackung hängt jedoch nach wie vor von der Materialkombination und der Verbindungsmethode der gesamten Struktur ab und lässt sich nicht allein anhand des Substratmaterials bestimmen.

Daher sollte bei der Auswahl eines AlN-Substrats der Fokus nicht darauf liegen, „wie hoch die Wärmeleitfähigkeit ist“, sondern vielmehr darauf, die Materialgüte, die garantierten Werte für die Wärmeleitfähigkeit und die Prüfverfahren, den Wärmeausdehnungskoeffizienten, die Maßgenauigkeit und den Oberflächenzustand zu überprüfen, um sicherzustellen, dass sie mit dem spezifischen Verpackungsdesign übereinstimmen. Für Forschungs-, Entwicklungs- und Beschaffungsteams entscheiden diese Parameter gemeinsam darüber, ob das AlN-Substrat tatsächlich für den nachfolgenden Verpackungsprozess geeignet ist – es gilt nicht: Je höher der einzelne Leistungsindikator, desto besser.

3. Warum kann man sich bei der Auswahl eines AlN-Substrats nicht ausschließlich auf die Wärmeleitfähigkeit verlassen?

Bei Hochgeschwindigkeits-Optikmodulen ist die Wärmeleitfähigkeit zwar ein wichtiger Parameter, aber nicht das einzige Kriterium, um zu bestimmen, ob ein AlN-Substrat für ein Projekt geeignet ist.

Nach Eintritt in die Phasen der Musterprüfung und Serienfertigung können auch die geometrische Genauigkeit und der Zustand der Oberflächenbearbeitung des Substrats die Stabilität der Verpackung beeinflussen. So können beispielsweise Abweichungen in der Dicke, Ebenheit oder Verformung die Chipmontage und den Kontakt an der Schnittstelle beeinträchtigen; Oberflächenrauheit, Kratzer, Absplitterungen und Verunreinigungen müssen in Verbindung mit spezifischen Klebe-, Metallisierungs- oder anderen nachfolgenden Verarbeitungsverfahren kontrolliert werden.

Bei Serienprojekten bedeutet die Tatsache, dass ein einzelnes Muster hohe Leistungsindikatoren erreicht, nicht zwangsläufig, dass nachfolgende Chargen das gleiche Niveau beibehalten. Ob die Materialeigenschaften, die Maßgenauigkeit und die Qualität der Oberflächenbearbeitung konstant stabil bleiben können, ist ebenfalls ein wichtiger Aspekt der Forschungs- und Entwicklungsüberprüfung sowie der Lieferantenbewertung.

4. Welche Dicke sollte für das AlN-Substrat des 800G-Optikmoduls gewählt werden?

Es gibt keine einheitliche „optimale AlN-Substratdicke“ für 800G-Optikmodule. Die tatsächliche Dicke muss auf der Grundlage der Chipgröße, des Einbauraums, des Wärmeleitwegs, der Anforderungen an die mechanische Abstützung und des nachfolgenden Verpackungsprozesses festgelegt werden.

Ein dünneres AlN-Substrat kann den Wärmeleitweg in Dickenrichtung verkürzen und begünstigt die Konstruktion kompakter Gehäusestrukturen. Allerdings müssen dabei auch die mechanische Festigkeit, Beschädigungen während der Bearbeitung und Verformungsrisiken berücksichtigt werden.

Eine Erhöhung der Substratdicke kann die strukturelle Steifigkeit bis zu einem gewissen Grad verbessern, verändert jedoch auch den Wärmeleitweg und den Platzbedarf für die Gehäusekonstruktion. Daher können Dicken wie 0,25 mm, 0,38 mm, 0,635 mm und 1,0 mm alle als mögliche Spezifikationen für bestimmte Projekte in Betracht gezogen werden, und eine einzelne Dicke sollte nicht pauschal als für alle 800G-Optikmodule geeignet definiert werden.

Eine sinnvollere Auswahlmethode besteht darin, zunächst die Anforderungen an die Gehäusestruktur und das thermische Design zu klären und anschließend Größe, Dicke, Toleranz, Ebenheit und Oberflächenbeschaffenheit des AlN-Substrats festzulegen.

5. Lieferung von AlN-Keramiksubstraten durch INNOVACERA

INNOVACERA bietet Aluminiumnitrid (ALN)-Substrate für Hochgeschwindigkeits-Optikmodule, photonische Gehäuse und zugehörige elektronische Bauelemente an. Diese Substrate sind in verschiedenen Größen und Dicken erhältlich, wobei je nach Anwendungsanforderungen verschiedene Oberflächenausführungen zur Auswahl stehen.

Wenn Sie Substrate für 800G-Optikmodule oder andere Projekte im Bereich der Hochgeschwindigkeits-Photonik-Verpackung auswählen, geben Sie bitte Parameter wie Substratgröße, gewünschte Dicke, Anforderungen an das Wärmemanagement, Ebenheit und nachfolgende Verarbeitungsverfahren an. INNOVACERA unterstützt Sie bei der Auswahl geeigneter AlN-Keramiksubstrate auf Basis Ihrer spezifischen Anwendungsanforderungen und bietet Muster sowie Unterstützung bei der kundenspezifischen Bearbeitung an. Für weitere Informationen wenden Sie sich bitte an [email protected].
