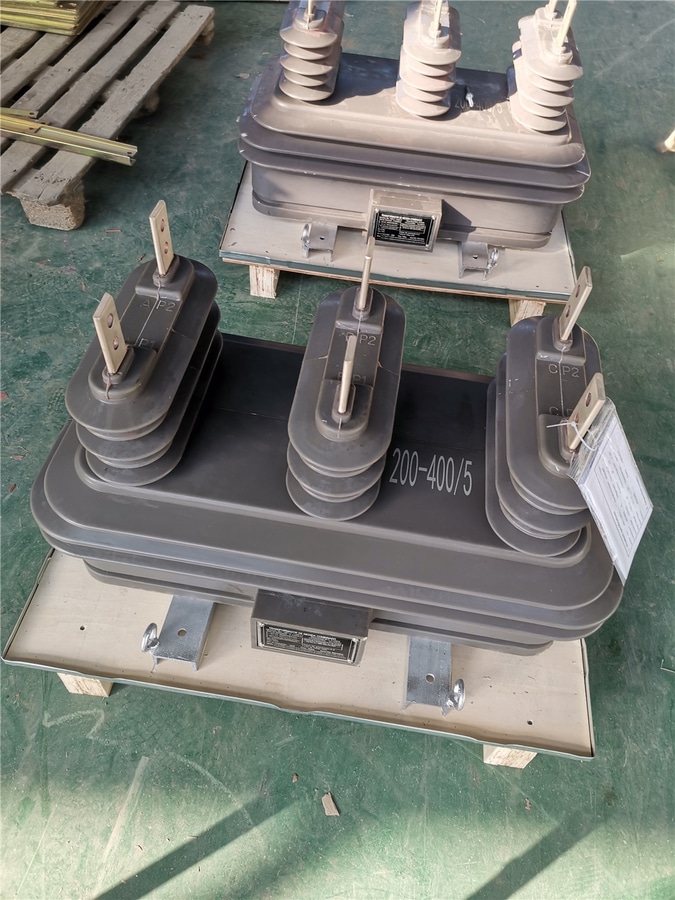

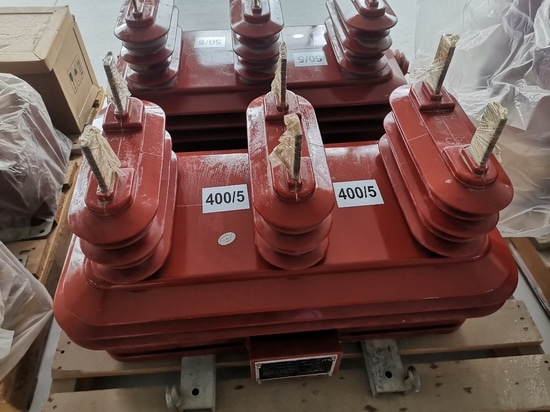

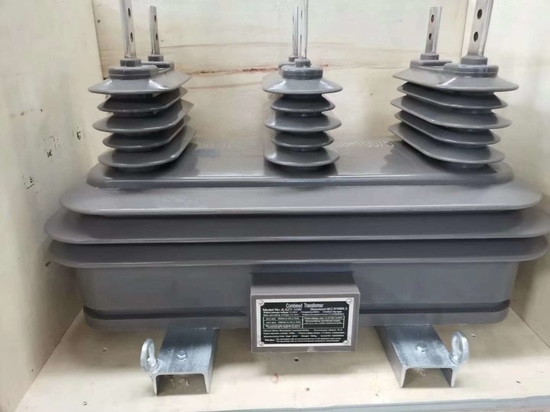

HOCHSPANNUNGSMESSKOMBITRANSFORMATOR FÜR DEN AUSSENBEREICH

{{{sourceTextContent.subTitle}}}

Drei-in-Eins-Kombitransformator 10kv 15kv

{{{sourceTextContent.description}}}

Ⅰ. Verwendung und Anwendungsbereich
Diese Art von Hochspannungs-Kombitransformator in Trockenbauweise wurde auf der Grundlage ähnlicher Produkte verbessert und wird im Vakuumgussverfahren aus importiertem Spezialisolierharz hergestellt. Er hat die Eigenschaften der Lichtbogenbeständigkeit, der UV-Beständigkeit, der Alterungsbeständigkeit und der langen Lebensdauer. Er eignet sich für die Messung von Wirk- und Blindenergie in Wechselstromnetzen mit einer Nennfrequenz von 50/60 Hz und einer Nennspannung von 15 kV. Besonders geeignet für unbeaufsichtigte, ölfreie kleine Umspannwerke. Die Produktleistung entspricht den Anforderungen der Norm IEC61869.

Ⅱ. Betriebsbedingungen:
2.1 Aufstellungsort: Außen- und Innenbereich mit doppelter Nutzung.
2.2 Umgebungstemperatur: -15~+55℃, durchschnittliche Tagestemperatur nicht über 35℃.
2.3 Höhenlage: ≤1000m
2.4 Relative Luftfeuchtigkeit: Die monatliche durchschnittliche relative Luftfeuchtigkeit ist nicht mehr als 90%; Die tägliche durchschnittliche relative Luftfeuchtigkeit ist nicht mehr als 95%.
2.5 Windgeschwindigkeit: ≤ 35m/s.
2.6 Atmosphärische Bedingungen: Der Ort, an dem es keine Explosionen, keine starken Vibrationen und keinen Staub oder Dampf gibt, der Metalle korrodieren und die Isolierung beschädigen kann.

Ⅲ. Einführung in die Struktur:
Der kombinierte Transformator ist ein Drei-in-Eins-Produkt. Die Sekundärwicklung des Stromwandlers hat Anzapfungen, um verschiedene Stromverhältnisse zu erhalten.
Es gibt einen Verdrahtungsschutzkasten an der sekundären Auslassseite, und es gibt ein Auslassloch darunter, das bequem, sicher und zuverlässig für die Verdrahtung ist und Anti-Diebstahl-Maßnahmen realisieren kann. Es gibt vier Befestigungslöcher auf der Basis Kanalstahl für die Installation.

Ⅳ. Allgemeine technische Daten:
4.1 Nennspannung: 15kV.
4.2 Genauigkeitsklasse: 0.2, 0.2S
4.3 Nennspannungsverhältnis: 13200/√3/120/√3V.
Primärer Nennstrom: 5~800 A.
Bemessungs-Sekundärstrom: 5A.
4.4 Nennkapazität:
Spannungsteil: Klasse 0,2, 10VA.
Stromteil: Klasse 0,2S, 10VA.
4.5 Thermischer Nennkurzzeitstrom (Ith) mehrfach: 60In.
Dynamischer Nennstrom (Idyn) Vielfaches: 2,5Ith.
