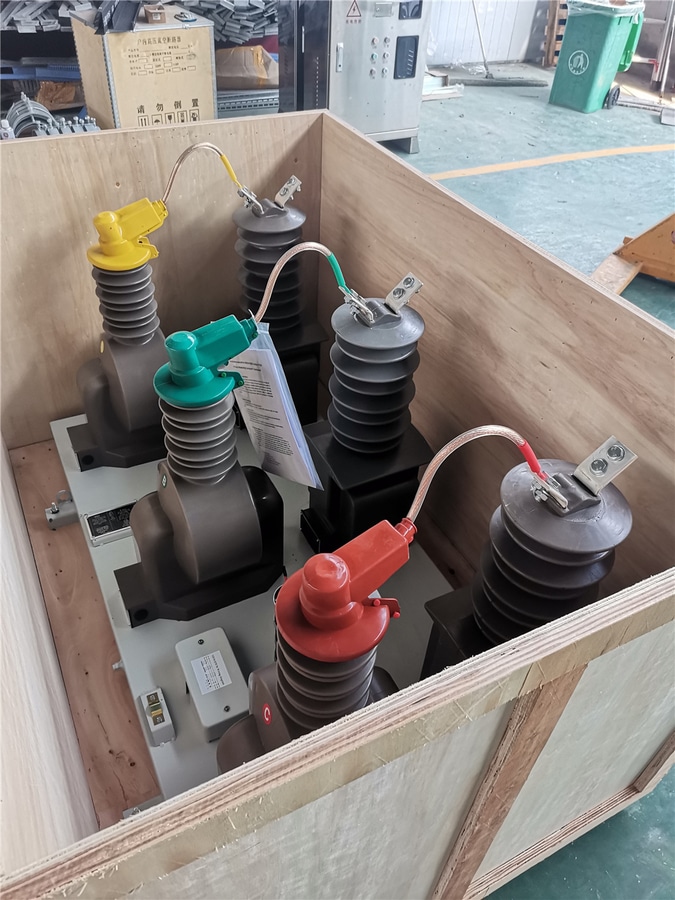

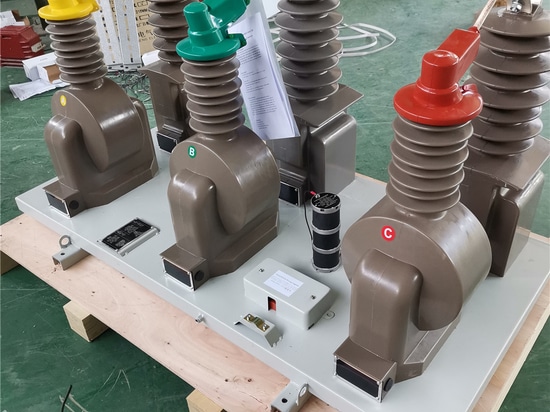

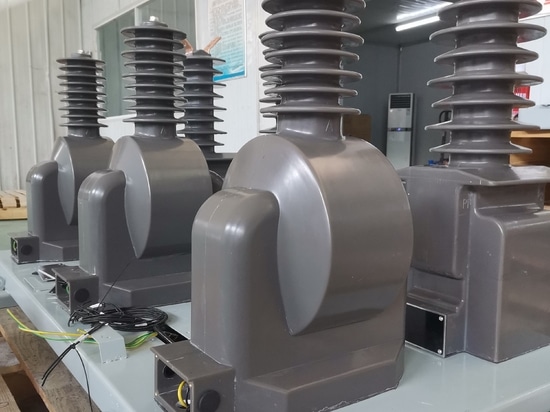

35KV HOCHSPANNUNGS-KOMBITRANSFORMATOR FÜR DEN AUSSENBEREICH

{{{sourceTextContent.subTitle}}}

Kombinierter Transformator vom Typ Split

{{{sourceTextContent.description}}}

Ⅰ.Einführung in den Aufbau:
Dieses Produkt besteht aus einer Kombination von mehreren Einphasentransformatoren.
Der kombinierte Transformator ist aus speziellem Epoxidharz-Vakuumguss im Freien hergestellt. Er ist klein und hat die Eigenschaften von hoher dynamischer thermischer Stabilität, hoher Präzision, niedriger magnetischer Dichte, Überspannungsfestigkeit, geringem Gewicht und bequemer Installation. Die Sekundärwicklung des Stromwandlers hat Anzapfungen, um verschiedene Stromverhältnisse zu erhalten.
An der sekundären Ausgangsseite befindet sich ein Schutzkasten für die Verdrahtung, unter dem sich eine Auslassöffnung befindet, die eine bequeme, sichere und zuverlässige Verdrahtung ermöglicht und Diebstahlschutzmaßnahmen ermöglicht. Es gibt vier Befestigungslöcher auf der Basis Kanalstahl für die Installation.

Ⅱ.Betriebsbedingungen:
2.1 Installationsort: Außen- und Innenbereich mit doppelter Nutzung.
2.2 Umgebungstemperatur: -15~+55℃, durchschnittliche Tagestemperatur nicht über 35℃.
2.3 Höhenlage: ≤1000m
2.4 Relative Luftfeuchtigkeit: Die monatliche durchschnittliche relative Luftfeuchtigkeit beträgt nicht mehr als 90%;
Die tägliche durchschnittliche relative Luftfeuchtigkeit beträgt nicht mehr als 95%.
2.5 Windgeschwindigkeit: ≤ 35m/s.
2.6 Atmosphärische Bedingungen: Der Ort, an dem es keine Explosionen, keine starken Vibrationen und keinen Staub oder Dampf gibt, der Metalle korrodieren und die Isolierung beschädigen kann.

Ⅲ. Technische Daten:
3.1 Nennspannung: 34,5kV.
3.2 Genauigkeitsklasse: 0.2, 0.2S
3.3 Nennspannungsverhältnis: 34500/√3/120/√3V.
Primärer Nennstrom: 5~800 A.
Bemessungs-Sekundärstrom: 5A.
3.4 Nennkapazität:
Spannungsteil: Klasse 0,2, 15VA. Stromteil: Klasse 0,2S, 5VA.
3.5 Thermischer Nennstrom (Ith) mehrfach: 75I1n/1s.
Dynamischer Nennstrom (Idyn) mehrfach: 2,5Ith.
3.6 Bemessungsisolationspegel: 36/70/170 kv
