Prüfkraft vs. Bruchlast: Was ist der Unterschied bei Hebeketten?

{{{sourceTextContent.subTitle}}}

Machen Sie sich mit den Begriffen „Prüfkraft“, „Bruchkraft“ und „WLL“ vertraut, um die Festigkeit von Hebeketten und die Prüfdaten richtig zu interpretieren.

{{{sourceTextContent.description}}}

Bei der Durchsicht der technischen Daten von Hebeketten stoßen Sie möglicherweise auf drei verschiedene Belastungswerte: die zulässige Tragfähigkeit (WLL), die Prüfkraft und die Bruchlast. Obwohl diese Werte miteinander zusammenhängen, dienen sie doch sehr unterschiedlichen Zwecken.

Der Hauptunterschied zwischen Prüfkraft und Bruchkraft ist klar:

Die Prüfkraft dient der Überprüfung der Kette, ohne sie absichtlich zu zerstören, während die Bruchkraft mit einer zerstörenden Prüfung der Grenzfestigkeit der Kette verbunden ist.

Die WLL unterscheidet sich von beiden. Sie stellt die Nennlast dar, die für normale Hebevorgänge verwendet wird.

Eine einfache Möglichkeit, den Zusammenhang zu verstehen, ist:

WLL → Normale Nenntragfähigkeit
Prüfkraft → Fertigungs- und Festigkeitsprüfung
Bruchlast → Prüfung der Bruchfestigkeit

Bei der Prüfkraftprüfung wird eine festgelegte Kraft über die normalen Betriebsbedingungen hinaus aufgebracht, um sicherzustellen, dass die Hebekette der erforderlichen Prüfkraft standhält, ohne dass es zu inakzeptablen Versagen oder bleibenden Verformungen kommt. Eine konforme Kette darf während dieser Prüfung nicht reißen.

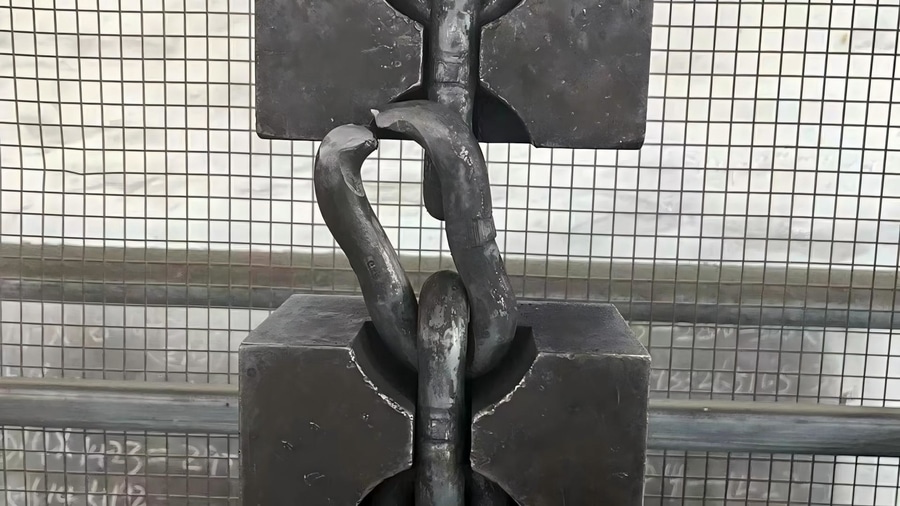

Die Bruchprüfung dient einem anderen Zweck. Ein Prüfstück wird einer zunehmenden Zugkraft ausgesetzt, um seine Mindestbruchkraft zu überprüfen, und wird in einer Endprüfung bis zum Versagen belastet. Da dieser Vorgang zerstörend ist, wird das geprüfte Stück nicht wieder für den Hebebetrieb eingesetzt.

Bei vielen Kettenschlingsystemen aus legiertem Stahl wird ein Mindestauslegungsfaktor von 4:1 verwendet. Vereinfacht ausgedrückt:

Mindestbruchkraft ≥ 4 × WLL

Das genaue Verhältnis zwischen WLL, Prüfkraft und Mindestbruchkraft hängt jedoch von der geltenden Kettennorm, der Güteklasse und der Produktspezifikation ab. Es sollte nicht davon ausgegangen werden, dass für jede Hebekette ein einheitlicher Prüfkraft-Multiplikator gilt.

Vor allem stellen weder die Prüfkraft noch die Bruchkraft eine zusätzliche nutzbare Tragfähigkeit dar.

Wenn eine Kette eine WLL von 2 Tonnen hat, bleibt sie eine Hebekette mit einer Nennlast von 2 Tonnen, selbst wenn ihre Prüfkraft und ihre Mindestbruchkraft wesentlich höher sind.

Verwenden Sie bei der Auswahl von Hebeketten die WLL zur Bestimmung der Tragfähigkeit. Angaben zur Prüfkraft und Bruchkraft sollten stattdessen dazu dienen, die Fertigungsqualität, die Prüfung und die Einhaltung der geltenden technischen Anforderungen zu überprüfen.

Kurz gesagt:

Die Prüfkraft dient der Überprüfung. Die Bruchkraft misst die Endfestigkeit. Die WLL definiert den normalen Nennbetrieb.
