Nicht-leitende Kühlmittel: Warum Ultraschall-Durchflussmessgeräte die erste Wahl sind

{{{sourceTextContent.subTitle}}}

Durchflusssensor für Flüssigkeitskühlung

{{{sourceTextContent.description}}}

1. Einleitung: Eine kritische Weggabelung in der Entwicklung der Flüssigkeitskühlung

Wenn die Leistungsaufnahme eines einzelnen KI-Trainingschips 1000 W übersteigt und die Wärmedichte eines GPU-Server-Racks 100 kW übersteigt, ist die herkömmliche Luftkühlung - mit einem Wärmeübertragungskoeffizienten, der nur 1/25 desjenigen von Flüssigkeiten beträgt - nicht länger eine Option, sondern ein Engpass. Die Flüssigkeitskühlung hat sich schnell von einer "optionalen Lösung" zu einer "obligatorischen Lösung" gewandelt

Bei der Flüssigkeitskühlung handelt es sich jedoch nicht um eine einzelne Technologie. Jeder Flüssigkühlungsarchitektur liegt eine grundlegende Entscheidung zugrunde: Muss das Kühlmittel leitfähig sein? Die Antwort bestimmt die Systemarchitektur, die Sicherheitsgrenzen und die Wartungslogik - und entscheidet letztlich darüber, welche Durchflussmesstechnik verwendet werden sollte.

In diesem Bericht wird das Thema aus drei Perspektiven analysiert:

1.Warum nichtleitende Kühlmittel eingesetzt werden - technische Gründe und Unersetzbarkeit

2.Welche Szenarien der Flüssigkeitskühlung erfordern nichtleitende Kühlmittel - von Rechenzentren bis zum Wärmemanagement von Strombatterien

3.Warum Ultraschall-Durchflussmessgeräte in diesen Szenarien einen grundlegenden Vorteil bieten - Notwendigkeit auf der Ebene des Messprinzips

2. Warum nicht-leitende Kühlmittel verwenden?

2.1 Kernkonflikt: Wärmeübertragungseffizienz vs. elektrische Sicherheit

Der grundlegende Vorteil der Flüssigkeitskühlung liegt in der hohen spezifischen Wärmekapazität und Wärmeleitfähigkeit von Flüssigkeiten. Bei den zu kühlenden Objekten handelt es sich jedoch um stromführende elektronische Komponenten. Wenn das Kühlmittel leitfähig ist:

1.Jede Leckage auf einer Leiterplatte kann zu einem sofortigen Kurzschluss führen und Chips oder Hauptplatinen verbrennen.

2.Mikroleckagen innerhalb von Kühlplatten können zu Kriechströmen auf Leiterplatten führen, was katastrophale Ausfälle zur Folge hat.

3.Zwischen dem Flüssigkeitskreislauf und den elektronischen Komponenten müssen mehrere Schichten der physikalischen Isolierung aufrechterhalten werden, was den Wärmewiderstand erhöht.

Durch die Verwendung nicht leitender Kühlmittel (dielektrische Flüssigkeiten) wird die "Leckagetoleranz" von "Nulltoleranz" auf "akzeptables Risiko" erhöht Dies ist keine schrittweise Verbesserung, sondern ein architektonischer Paradigmenwechsel - er ermöglicht den direkten Kontakt von Flüssigkeiten mit elektronischen Bauteilen.

3. Warum Ultraschall-Durchflussmessgeräte bei Anwendungen mit nichtleitenden Kühlmitteln einen strukturellen Vorteil bieten

3.1 Der kritische Bedarf an Durchflussmessung

In Flüssigkeitskühlsystemen ist die Durchflussmenge nicht nur eine Referenzgröße, sondern auch eine Steuergröße. Eine genaue Durchflussüberwachung ermöglicht eine dynamische Regelung, die frühzeitige Erkennung von Leckagen oder Verstopfungen und eine ausgewogene Verteilung des Durchflusses auf mehrere Zweige.

3.2 Grenzen der gängigen Durchflussmesstechnologien bei nichtleitenden Flüssigkeiten

Elektromagnetische Durchflussmessgeräte: Technisches Versagen
Magnetisch-induktive Durchflussmessgeräte erfordern eine Mindestleitfähigkeit der Flüssigkeit von 5-20 μS/cm. Nichtleitende Kühlmittel (typischerweise <0,01 μS/cm) liegen weit unter diesem Schwellenwert, so dass magnetisch-induktive Durchflussmessgeräte physikalisch nicht kompatibel sind.

Coriolis-Durchflussmessgeräte: Brauchbar, aber kostspielig
Coriolis-Durchflussmesser können nicht-leitende Flüssigkeiten messen, haben aber einen erheblichen Druckabfall, sind vibrationsempfindlich und 3 bis 5 Mal teurer als Ultraschalllösungen.

Turbinen-/Rotameter-Durchflussmessgeräte: Verschleiß- und Zuverlässigkeitsrisiken
Sie enthalten bewegliche Teile, die anfällig für Verschleiß und Verstopfung sind, insbesondere in 7×24-Stunden-Umgebungen in Rechenzentren.

3.3 Ultraschall-Durchflussmessgeräte: Die zukunftssichere Wahl

XY-TEK-Ultraschall-Durchflussmesser arbeiten nach dem Ultraschall-Laufzeitprinzip, das völlig unabhängig von der Leitfähigkeit der Flüssigkeit ist. Darin liegt ihr technischer Vorteil begründet.

Fünf wesentliche Vorteile:

Native Kompatibilität mit dielektrischen Flüssigkeiten (synthetische Kohlenwasserstoffe, fluorierte Flüssigkeiten, Mineralöle).
Nicht-invasive Messung (Clamp-on-Typ) - kein Leckagerisiko und kein Schneiden von Rohren.
Kein Druckverlust - keine Auswirkung auf die Pumpenleistung des Systems.
Keine beweglichen Teile - praktisch wartungsfrei im Dauerbetrieb.
Breites Spektrum an Rohrgrößen - von DN6 bis DN50, für Durchflussbereiche von 1-2 L/min (Einzel-GPU) bis 100-300 L/min (High-Density-Racks).

4.Zugehöriges Produkt ---TPD Serie Ultraschall-Durchflusssensor / Durchflussmesser

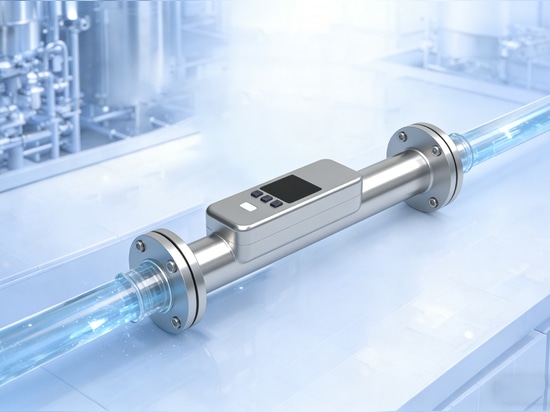

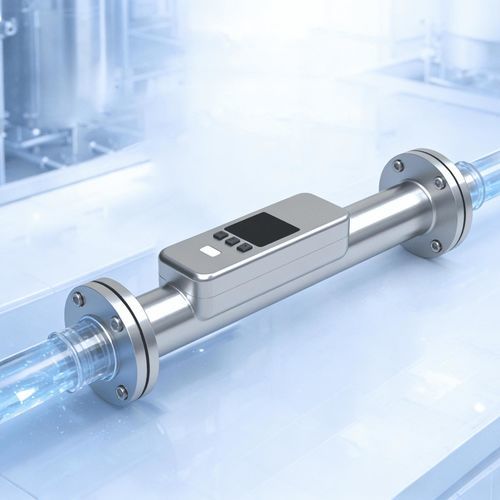

Die Inline-Ultraschall-Durchflusssensoren/Durchflussmesser der Serie TPD verfügen über ein integriertes Design mit eingebautem Schaltkreis, unterstützen die direkte Durchflussmessung und intuitive Überwachung der Durchflussdaten und sind ideal für die industrielle Automatisierung, die Herstellung von Batterieanlagen, die Wasseraufbereitung und die Durchflussmessung bei der Flüssigkeitskühlung.

Schlauchbereich DN15-DN50, unterstützt OEM- und Schlauchgrößenanpassung.

Die Inline-Ultraschall-Durchflusssensoren/Durchflussmesser der TPD-Serie können durch international standardisierte Schlauchanschlüsse mit einer Genauigkeit von bis zu ±2% in bestehende Flüssigkeitssysteme integriert werden.

Die Inline-Ultraschall-Durchflusssensoren/Durchflussmesser der Serie TPD bestehen aus geraden Schläuchen ohne bewegliche Teile und tote Punkte, wodurch sie verschleißfest, leicht zu reinigen und mit minimalem Druckverlust ausgestattet sind.

Im Vergleich zu Clamp-On-Ultraschallsensoren/-Durchflussmessern hängt die Kalibrierung der Durchflusssensoren/-Durchflussmesser der Serie TPD nicht vom Rohrmaterial und -durchmesser ab und ermöglicht eine sofortige Messung nach der Integration in das System.

Die TPD-Durchflusssensoren/Durchflussmesser finden breite Anwendung in Abfüll- und Sprühanwendungen, Geräten zur Batterieherstellung, Flüssigkeitskühlung, industriellen Automatisierungssystemen und mehr.

Anwendungen

Industrielle Automatisierung: Abfüllanlagen, Sprühanlagen, Flüssigkeitskühlsysteme, Schmiersysteme, Reinigungssysteme, usw

Batterieherstellung: Lithium-Batterie-Slurry-Transfer, Wasserkühlsysteme, usw

Wasseraufbereitung: Abwasseraufbereitungssysteme
