XY-TEK-OEM-Durchflusssensoren: Individuelle Anpassung und Anwendungsbeispiele in verschiedenen Branchen

{{{sourceTextContent.subTitle}}}

Wie maßgeschneiderte Ultraschallsensoren praktische Herausforderungen bei der Flüssigkeitssteuerung lösen

{{{sourceTextContent.description}}}

Problem / Chance

Da Fluidsteuerungssysteme immer spezialisierter werden, stehen Anlagenhersteller vor einer gemeinsamen Herausforderung: Standard-Durchflusssensoren aus dem Serienprogramm erfüllen oft nicht die spezifischen Integrationsanforderungen – sei es hinsichtlich eines bestimmten Kommunikationsprotokolls, des Gehäusematerials, der Sensorgröße oder der Schnittstelle. Gleichzeitig erfordern Branchen wie die Lithium-Ionen-Batterieproduktion, die Flüssigkeitskühlung für Rechenzentren und die Montage von Präzisionselektronik eine nicht-invasive, kontaminationsfreie Überwachung mit hoher Genauigkeit unter extremen Bedingungen. Dies schafft eine klare Chance für Zulieferer, die nicht nur zuverlässige Messungen, sondern auch flexible Anpassungsmöglichkeiten und fundiertes Anwendungs-Know-how bieten können.

Unsere Lösung: Der XY-TEK-Ansatz

XY-TEK begegnet diesem Bedarf mit einem auf Anpassungsfähigkeit ausgelegten Produktökosystem. Das Unternehmen bietet drei Produktionsmodelle an – OEM, ODM und kundenspezifisches Design –, die es Käufern ermöglichen, Sensorgröße, Schnittstelle, Logodruck, Kommunikationsprotokoll und Gehäusematerial an ihre jeweilige Anwendung anzupassen. Mit einer 5.000 m² großen Fabrik, einem Forschungs- und Entwicklungsteam aus über 30 Ingenieuren und einer Jahresproduktion von mehr als 8.000 Einheiten ist XY-TEK in der Lage, sowohl kleine Pilotserien als auch die Serienfertigung abzuwickeln. Eine Lieferzeit von 15–25 Tagen für OEM-/ODM-Aufträge und von 20–30 Tagen für kundenspezifische Designs bei einer Mindestbestellmenge von 50 Einheiten ermöglicht eine schnelle Iteration für Entwicklungsteams.

Über alle Produktlinien hinweg bietet XY-TEK Ultraschall-Durchflusssensoren mit Genauigkeiten von ±1 % (TGU-Serie für niedrige Durchflussraten) bis ±3 % (Clamp-On-Serien CG und CM) an, die Durchflussbereiche von 0,1 ml/min bis 1.000 l/min abdecken. Alle Sensoren zeichnen sich durch den Verzicht auf bewegliche Teile, geringen Wartungsaufwand und bidirektionale Messung aus. Das Unternehmen hält zudem drei Erfindungspatente der chinesischen Behörde für geistiges Eigentum (CNIPA), die sich auf die Ultraschall-Durchflussmesstechnik und die Durchflusserfassung von Flüssigkeiten mit Filteroptimierung beziehen und damit die technische Kompetenz des Unternehmens untermauern.

Technische Erläuterung

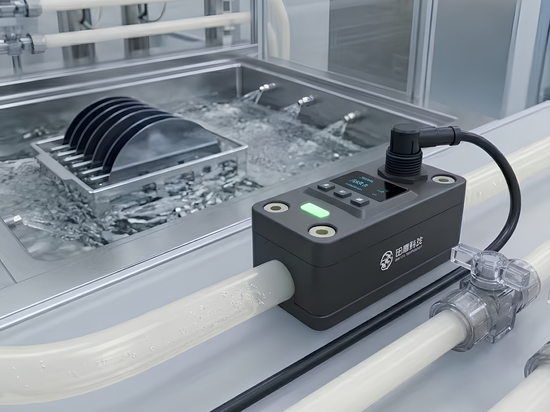

Ultraschall-Durchflusssensoren von XY-TEK arbeiten nach dem Prinzip der Laufzeit- oder Doppler-Messung, wobei ein Transducer-Paar hochfrequente Schallwellen durch das Medium sendet. Die Differenz der Laufzeit zwischen den stromaufwärts und stromabwärts gerichteten Signalen ist direkt proportional zur Durchflussgeschwindigkeit. Dieses berührungslose Verfahren verhindert eine Verunreinigung der Flüssigkeit und verhindert Druckverluste, wodurch es sich ideal für korrosive, hochreine oder sterile Medien eignet. Die Clamp-On-Modelle (z. B. der Serien CG, CPD und CS) werden extern an starren oder flexiblen Kunststoffschläuchen befestigt, während die Inline-Versionen (Serien TPD und TPK) direkt in Rohrleitungssysteme integriert werden. Die TGU-Serie für niedrige Durchflussraten nutzt einen U-förmigen Messkanal, um eine extrem hohe Empfindlichkeit bei Durchflussraten von bis zu 1 ml/min mit einer Genauigkeit von ±1 % sowie eine schnelle Ansprechzeit bei pulsierenden Durchflüssen zu erreichen.

Anwendungs- und Einsatzszenarien

Flüssigkeitskühlung in Rechenzentren und Ladestationen für Elektrofahrzeuge
Der Ultraschall-Durchflusssensor von XY-TEK (Modell 3807, CG-Serie) wird zur Überwachung des Durchflusses nichtleitender Kühlmittel, zur Vermeidung von Überhitzung, zur Erkennung von Leckagen und Verstopfungen sowie zur Optimierung der Kühleffizienz eingesetzt. Er wird von Rechenzentren, Herstellern industrieller Anlagen, Medizintechnikunternehmen und Betreibern von Ladestationen in den USA, China, Deutschland, Japan, Korea und Singapur eingesetzt. Zu den wichtigsten Vorteilen zählen die berührungslose Messung, hohe Stabilität, breite Kompatibilität mit verschiedenen Kühlmitteln und geringer Druckverlust. Ein repräsentatives Projekt berichtete von einer stabilen Kühlleistung, einem reduzierten Energieverbrauch, einer verlängerten Lebensdauer der Anlagen sowie einer frühzeitigen Erkennung von Anomalien bei einer typischen Lebensdauer von 2–4 Jahren.

Elektrolyteinleitung bei der Herstellung von Lithium-Ionen-Batterien
Der aufsteckbare Ultraschall-Durchflusssensor (Modell 3803, CPD-Serie) ermöglicht eine berührungslose Überwachung des Elektrolytflusses ohne Rohrschnitt oder Kontaminationsrisiko. Er gewährleistet die Einleitungsgenauigkeit und erkennt Blasen oder Leckagen. Dieser Sensor wird von Herstellern von Lithium-Ionen-Batterien und Anbietern von Anlagen für neue Energien in acht Ländern eingesetzt, darunter China, die USA, Deutschland, Korea, Japan, Indien, Singapur und Thailand. In einem Projekt, das 10 bis 30 Produktionslinien umfasste, verbesserte das System die Konsistenz der Batterien, senkte die Ausschussquote, erforderte nur geringen Wartungsaufwand und erhöhte die Produktionssicherheit bei einem stabilen Betrieb über 2 bis 3 Jahre.

Mikro-Durchflussregelung in der Elektronikfertigung
Der Ultraschall-Durchflusssensor für geringe Durchflussmengen von XY-TEK (Modell 3806, TGU-Serie) misst gepulste Mikro-Durchflüsse bis hinunter zu 1 ml/min mit einer Genauigkeit von ±1 %. Er wird zur präzisen Echtzeit-Steuerung der Flussmittelabgabe beim selektiven Wellenlöten sowie zur Erkennung von Blasen, Verstopfungen und Leckagen eingesetzt. Der Sensor wird von Elektronikfertigungsunternehmen, SMT-/EMS-Werken und Herstellern von Lötanlagen in den USA, China, Deutschland, Italien, Frankreich, Großbritannien und den Niederlanden eingesetzt und trug innerhalb eines Implementierungszeitraums von 1–3 Jahren dazu bei, die Lötqualität und -konsistenz zu verbessern, Kaltlötstellen zu reduzieren, Flussmittelverschwendung und Nacharbeitskosten zu senken sowie die Produktionsausbeute zu steigern.

Marktanalyse

Die weltweite Nachfrage nach berührungsloser Durchflussmessung nimmt zu, angetrieben durch die Notwendigkeit, die Reinheit von Flüssigkeiten in der Bioprozesstechnik, der Halbleiterfertigung und der Batterieproduktion zu gewährleisten. Herkömmliche mechanische oder Turbinen-Durchflussmesser bergen Verschleiß- und Kontaminationsrisiken, während die Ultraschallmessung eine wartungsfreie Alternative bietet. Die Verbreitung von XY-TEK in Asien, Europa und Nordamerika – mit Projekten, die einen stabilen Betrieb über 2–4 Jahre hinweg aufweisen – spiegelt einen allgemeinen Trend hin zu nicht-invasiven Messgeräten mit niedrigen Betriebskosten wider. Zudem schafft der zunehmende Einsatz von Flüssigkeitskühlung im Hochleistungsrechnerbereich und bei Ladestationen für Elektrofahrzeuge neue Anforderungen an die Echtzeit-Überwachung von Kühlmitteln – ein Segment, in dem die Aufstecksensoren von XY-TEK bereits zum Einsatz kommen.

Vergleich mit herkömmlichen Lösungen

Im Vergleich zu mechanischen Inline-Durchflussmessern machen die Clamp-On-Ultraschallsensoren von XY-TEK das Aufschneiden von Rohrleitungen überflüssig, wodurch Installationsausfallzeiten und das Kontaminationsrisiko reduziert werden. Zudem sind sie für korrosive und abrasive Flüssigkeiten geeignet, ohne dass medienberührte Teile vorhanden sind. Eine echte Einschränkung besteht jedoch darin, dass Clamp-On-Sensoren eine glatte, gleichmäßige Rohroberfläche und eine sorgfältige Ausrichtung des Wandlers erfordern, um die Nenngenauigkeit aufrechtzuerhalten; bei einigen Installationen mit stark strukturierten oder mehrschichtigen Rohren kann die Leistung leicht beeinträchtigt werden. Für solche Fälle bieten die Inline-Serien von XY-TEK (TPD, TPK) eine Alternative mit direktem Flüssigkeitskontakt, jedoch weiterhin ohne bewegliche Teile und mit geringem Druckverlust.

Zukunftsaussichten

XY-TEK ist gut positioniert, um im Zuge der zunehmenden Verbreitung präziser Fluidsteuerung in aufstrebenden Bereichen wie Einweg-Bioprozesssystemen, automatisierter Dosierung und Wasserstoffelektrolyse weiter zu wachsen. Mit einem flexiblen OEM/ODM-Produktionsmodell und einem engagierten F&E-Team kann sich das Unternehmen schnell an neue Steckverbinderstandards, digitale Kommunikationsprotokolle (RS485, Impuls, analog) und branchenspezifische Zertifizierungen anpassen. Da Einkäufer zunehmend einen einzigen Partner suchen, der sowohl Standardlieferungen als auch umfassende Anpassungen anbieten kann, wird die doppelte Kompetenz von XY-TEK zu einem entscheidenden Vorteil.
