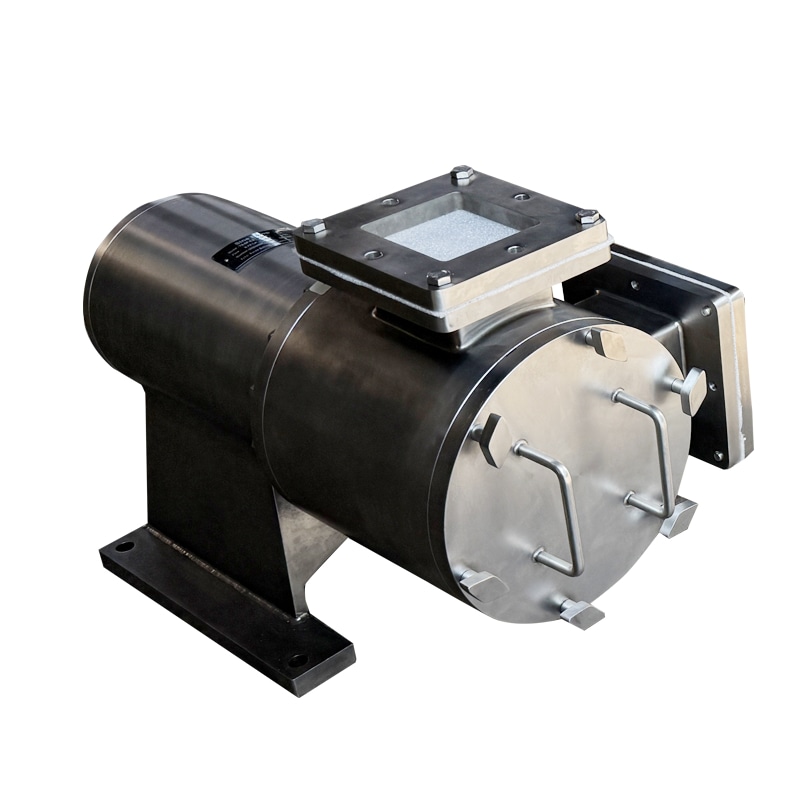

Einführung in die Sinuspumpe
{{{sourceTextContent.subTitle}}}
Die Sinuspumpe, auch bekannt als Nockenrotorpumpe, Dreiflügel-Schneckenpumpe oder Sinusrotorpumpe, ist eine rotierende Verdrängerpumpe, die nach dem Prinzip der ineinandergreifenden Nockenrotoren arbeitet. Ihr Herzstück ist der einzigartig gestaltete "Sinuskurven"-Profilrotor
{{{sourceTextContent.description}}}
Arbeitsprinzip
Die Sinuspumpe arbeitet mit zwei (oder drei) schraubenförmigen Rotoren mit "Sinuskurven"-Profil, die sich in entgegengesetzter Richtung drehen und durch Steuerzahnräder synchronisiert werden.
Ansaugphase: Während sich die Rotoren drehen, lösen sich die Rotorflügel auf der Einlassseite aus dem Zahneingriff. Dadurch entsteht ein abgedichteter Hohlraum zwischen den Rotorflügeln und dem Pumpengehäuse, dessen Volumen sich vergrößert und ein Vakuum erzeugt, das das Medium in den Hohlraum saugt.
Transferphase: Das eingeschlossene Medium wird in "Taschen" eingeschlossen, die von den Rotorflügeln und dem Pumpengehäuse gebildet werden. Durch die kontinuierliche Rotation der Rotoren werden diese Medientaschen in einem stabilen, kontinuierlichen Fluss axial entlang der schraubenförmigen Bahn der Rotoren zum Auslass befördert. Der Prozess ist nicht reziprok.
Austragsphase: Auf der Auslassseite greifen die Rotorflügel wieder ineinander, wodurch sich das Volumen des abgedichteten Hohlraums verringert. Dadurch wird das Medium sanft gepresst und ausgestoßen, während ein Rückfluss wirksam verhindert wird.
Dieses "Sinus"-Profil stellt sicher, dass sich die Kontaktlinie des Rotors während des Betriebs langsam und kontinuierlich bewegt, wodurch Durchfluss- und Druckpulsationen erheblich reduziert werden, was zu einer nahezu "pulsationsfreien" Übertragung führt.
Wesentliche Merkmale
Extrem gleichmäßig und scherungsarm: Liefert eine außergewöhnlich gleichmäßige Durchfluss- und Druckleistung mit minimaler Pulsation (typischerweise <1%). Verleiht dem Medium eine sehr geringe Rühr- und Scherkraft und ist daher ideal für scherempfindliche, schaumanfällige oder feststoffhaltige Produkte (z. B. Marmelade, Joghurt, lebende Kulturen, Polymerlösungen).
Starke Selbstansaugung und Trockenlauftoleranz: Bietet eine gute Selbstansaugfähigkeit mit hoher Saughöhe. Ermöglicht kurze Trockenlaufzeiten ohne Beschädigung (im Gegensatz zu Kreiselpumpen) und erhöht die Betriebssicherheit.
Ausgezeichnete Abriebfestigkeit und Passierbarkeit: Der große Hohlraum und der langsame Eingriff ermöglichen die Förderung von Flüssigkeiten mit hoher Viskosität (bis zu 1 Million cP) und von Medien, die relativ große Feststoffpartikel (bis zu 30%-40% des Rotordurchmessers) oder lange Fasern enthalten, bei geringem Verstopfungsrisiko.
Hoher Wirkungsgrad und gute Reversibilität: Ein hoher volumetrischer Wirkungsgrad führt zu einem relativ niedrigen Energieverbrauch. Das symmetrische Pumpendesign ermöglicht häufig eine Umkehrung des Förderstroms, indem einfach die Antriebsrichtung geändert wird, ohne dass die Rohrleitungen neu verlegt werden müssen.
Leichte Wartung: Die Konstruktion der vorderen und hinteren Abdeckplatte ermöglicht einen schnellen Zugang zur Rotorkammer und zu den Dichtungen, ohne dass die Rohrleitungen abgetrennt werden müssen, was eine einfache Inspektion und Wartung ermöglicht.

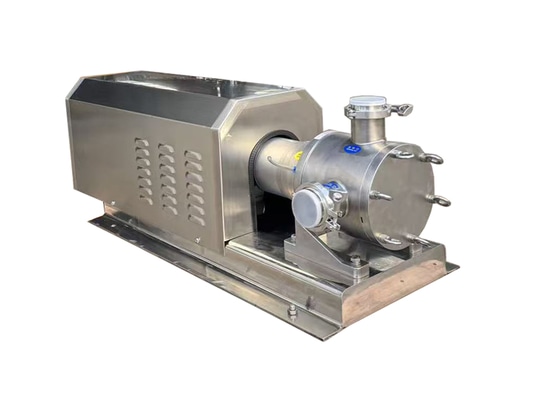

Typische Konfiguration
Ein komplettes Sinuspumpensystem umfasst in der Regel die folgenden Kernkomponenten:
Pumpenkopf:
Rotoren: Die Kernkomponenten, die in der Regel als 2- oder 3-flügelige Schraubenrotoren ausgeführt sind. Die Werkstoffe werden je nach Medium ausgewählt, einschließlich Edelstahl (304, 316L), verschleißfestem Gusseisen, Speziallegierungen oder beschichteten Rotoren.
Gehäuse/Körper: Enthält die Rotoren und bildet die Arbeitskammer. Das Material ist auf die Rotoren abgestimmt, in der Regel Edelstahl oder Gusseisen.
Wellendichtungssystem: Wird je nach Druck, Temperatur und Medium ausgewählt. Übliche Optionen sind:
Gleitringdichtungen: Einfache oder doppelte Gleitringdichtungen, optional mit Spül-/Kühlsystemen für anspruchsvolle Aufgaben.
Stopfbuchsendichtungen: Geeignet für abrasive, partikelbeladene Medien, einstellbar.
Magnetischer Antrieb (dichtungslos): Ermöglicht einen vollständig leckagefreien Betrieb für gefährliche, giftige, teure oder absolut leckagefreie Anwendungen.
Antrieb & Anschluss:
Getriebeuntersetzungsmotor: Standardkonfiguration für stabile Leistung. Die Drehzahl kann (über einen VFD) für eine präzise Durchflussregelung eingestellt werden.
Antriebsanordnung: In der Regel direkt gekuppelt für ein kompaktes Design. Größere Pumpen können eine separate, auf dem Boden montierte Anordnung mit einer Kupplung verwenden.
Anschlüsse: Einlass-/Auslassflansche nach Norm (z. B. DIN, ANSI, GB), Größe entsprechend der Verrohrung.
Zusatzgeräte und Steuerung (optional):
Überdruckventil: Wird in der Druckleitung installiert, um einen Überdruck im System zu verhindern und Pumpe und Rohrleitungen zu schützen.
Ummantelung: Das Gehäuse kann mit einem Mantel für Dampf, Heißwasser oder Kühlmittel versehen werden, um die Temperatur oder Viskosität des Mediums zu erhalten.
Frequenzumrichter (VFD) und Steuerungssystem: Dient zur Einstellung der Geschwindigkeit für eine präzise Durchfluss-/Druckregelung, mit integrierten Start-/Stopp-, Alarm- und Schutzfunktionen.
