Generationswechsel bei Wechselstrom-Sendern

{{{sourceTextContent.subTitle}}}

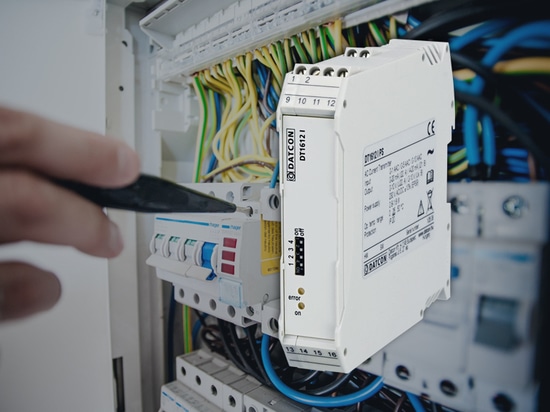

Der neu entwickelte Wechselstrom-Sender DT1612 I ersetzt die Produktfamilie DT1600 I

{{{sourceTextContent.description}}}

Bei der Entwicklung des neuen Geräts haben unsere Entwickler sowohl die Fertigungserfahrungen aus dem Vorgängermodell als auch das Feedback der Anwender berücksichtigt.
Eines der Ziele war es, die Anzahl der bisher 12 Modellvarianten zu reduzieren. Dies ist gelungen, da die beiden Varianten des neuen DT1612 I die früheren Modelle vollständig ersetzen.
Ein weiteres Ziel war die Erhöhung des direkt anschließbaren Eingangsstroms. Beim neuen Gerät beträgt dieser 10 AAC, wodurch in vielen Anwendungen kein externer Stromwandler mehr erforderlich ist.
Selbst mit dem Eingangsmessbereich von 10 AAC erfüllt das Gerät die Anforderungen der einschlägigen Norm EN 60688 vollständig. Hier besteht die Anforderung, einem Dauerstrom von 2 × Iin (20 A) und einem Kurzzeitstrom von 20 × Iin (1 s, 200 A) standzuhalten, was bei der Auslegung der Eingangsstufe eine große Herausforderung darstellte.
Der eingesetzte Messwandler gewährleistet einen Messfehler von <0,2 % im Frequenzbereich von 40–400 Hz bei minimalem zusätzlichem Frequenzfehler.
Dank des schnellen A/D-Wandlers und der schnellen digitalen Signalverarbeitung (DSP) konnte die Einschwingzeit erfolgreich auf fast ein Zehntel (120 ms) reduziert werden.
Das Gerät verfügt über eine dreifache Isolierung: Eingang, Ausgang und Stromversorgung sind galvanisch voneinander getrennt.
In der Ausgangsstufe wurde der in Datcon-Trennverstärkern bewährte Dual-Ausgang (Strom, Spannung) (0–20 mA / 4–20 mA / 0–10 V / 2–10 V) implementiert. Diese können über die Schalter an der Vorderseite ausgewählt werden.
Auch der Eingangsmessbereich lässt sich über die Schalter an der Vorderseite auswählen: 0–1 AAC, 0–5 AAC, 0–10 AAC.

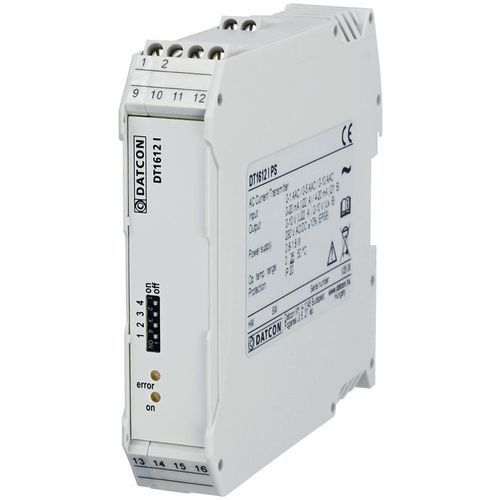

Die beiden Modellvarianten des neuen Wechselstrom-Messumformers DT1612 I sind:
• DT1612 I (24-V-Gleichstromversorgung)
• DT1612 I PS (230-V-Wechselstrom-/Gleichstromversorgung)
Diese beiden Modelle ersetzen die bisherigen zwölf Modelle. Die übrigen Ein- und Ausgangsparameter lassen sich über die Schalter an der Frontplatte auswählen – sogar direkt vor Ort.
Dies vereinfacht nicht nur die Fertigung, sondern erleichtert auch Konstrukteuren und Anwendern die Auswahl des passenden Modells.
Die Kalibrierung und Prüfung der Messumformer erfolgt – ähnlich wie bei anderen Datcon-Produkten – vollautomatisch.
