4 Funktionen in einem Gerät

{{{sourceTextContent.subTitle}}}

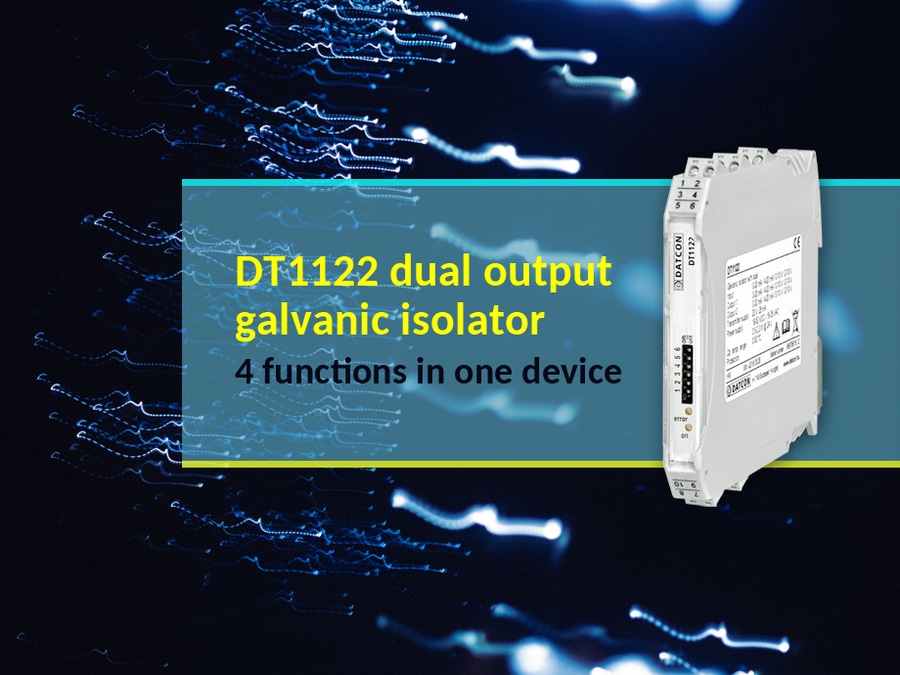

DATCON DT1122 Galvanischer Isolator mit zwei Ausgängen

{{{sourceTextContent.description}}}

Der galvanische Trenner DATCON DT1122 mit zwei Ausgängen vereint vier Funktionen in einem Gerät:

Signalverteilung (Splitterfunktion): leitet ein Eingangssignal an zwei Ausgänge weiter
4-Wege-Galvanische Trennung
Signalumwandlung: 0–20 mA / 4–20 mA / 0–10 V / 2–10 V (in beliebiger Kombination)
20-V-Messumformer-Stromversorgung am Eingang

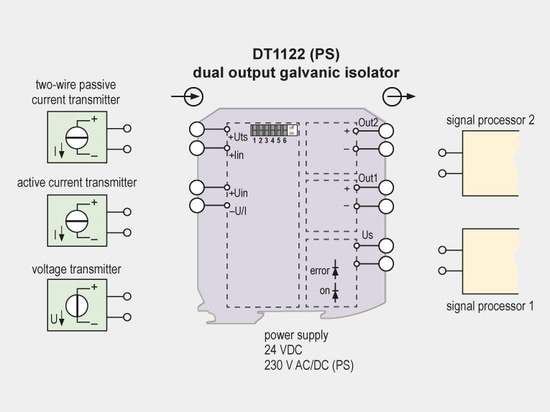

DT1122_Galvanischer-Trennverstärker-Funktionsschema

Das Gerät kann in Systemen eingesetzt werden, in denen zwei parallele Signalverarbeitungsgeräte betrieben werden (redundante Signalverarbeitungssysteme), oder wenn zusätzlich zur Signalverarbeitung auch eine lokale Anzeige des Messumformersignals erforderlich ist.
Die galvanische Trennung ist vierfach, d. h., Eingang, Ausgänge und Spannungsversorgung sind galvanisch voneinander getrennt.
Die Signalbereiche an Ein- und Ausgängen lassen sich – in beliebiger Kombination – über Schalter an der Frontplatte auswählen.

Hauptmerkmale:
Signalaufteilung: Weiterleitung eines Eingangssignals an zwei unabhängige Ausgänge
per Schalter wählbare Signalbereiche an Eingang und Ausgängen: 0–20 mA / 4–20 mA / 0–10 V / 2–10 V (in beliebiger Kombination)
Vierfach-Trennung
20-V-Transmitter-Stromversorgung am Eingang
Nichtlinearität: <0,02 % typ.
Temperaturabhängigkeit: 25 ppm/°C typ.
Versorgungsspannungsbereich: 24 VDC ±10 % oder 230 V AC/DC ±10 %
12,5 mm breit, Ausführung für DIN-Schienenmontage
