Die Prozessanzeiger-Baureihe DT4227.. ist nun vollständig

{{{sourceTextContent.subTitle}}}

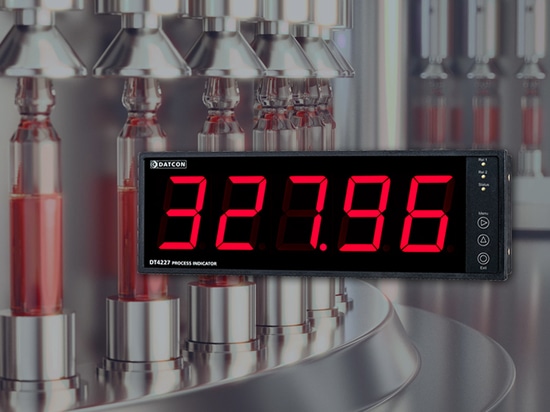

Die beliebte Prozessanzeige DT4227.. von Datcon wurde um zwei neue Modelle erweitert

{{{sourceTextContent.description}}}

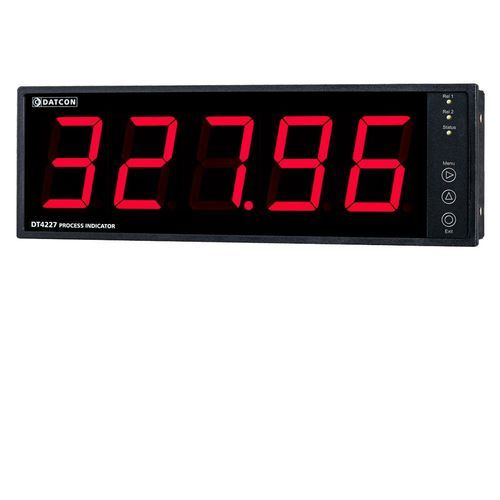

Die Prozessanzeige DT4227.., die in vielen Bereichen der Industrie eingesetzt werden kann, verdankt ihre Beliebtheit vor allem ihrer LED-Anzeige mit einer Zeichenhöhe von 57 mm und hoher Leuchtkraft, die bereits aus einer Entfernung von bis zu 30 m gut ablesbar ist.

Das große Display ermöglicht es dem Bedienpersonal, kritische Parameter auch aus größerer Entfernung im Arbeitsbereich deutlich zu erkennen, da die Geräte in vielen Fällen nicht direkt in der Nähe der Anlage platziert werden können (z. B. aufgrund hoher Temperaturen, hoher Luftfeuchtigkeit usw.). Die Lichtverhältnisse in Produktionshallen sind oft sehr unterschiedlich, was durch die einstellbare Helligkeit des Displays ausgeglichen wird.
Der oben genannte Typ dient dazu, Eingangssignalbereiche von 0–20 mA / 4–20 mA / 0–10 V / 2–10 V zu empfangen und in physikalischen Maßeinheiten anzuzeigen, sodass eine breite Palette von Messumformern an das Gerät angeschlossen werden kann.
Ein weiterer Vorteil ist, dass es über eine integrierte Stromversorgung – zur Versorgung der Messumformer – verfügt, sodass bei passiven Zweidraht-Messumformern keine Hilfsspannung erforderlich ist.

Nun gesellen sich zwei neue „Familienmitglieder“ zu diesem Typ:

Der DT4227 Ptxx: Er misst und zeigt die vom an seinem Eingang angeschlossenen Pt100 / Pt500 / Pt1000-Temperatursensors, der an seinen Eingang angeschlossen ist, oder den Wert des an seinen Eingang angeschlossenen Widerstands bzw. Potentiometers im Bereich von 0–500 Ω bzw. 0–5 kΩ misst und anzeigt.
Dieser Typ wird in erster Linie zur Temperaturmessung eingesetzt, doch auch die Widerstands- oder Potentiometer-Messfunktion erweist sich oft als sehr nützlich: z. B. zur Anzeige der Position eines Dreh- oder Linearantriebs.
Der Sensor, der Widerstand oder das Potentiometer können mit 2 / 3 / 4 Drähten an das Gerät angeschlossen werden; bei der 4-Draht-Messung hat der Leitungswiderstand keinen Einfluss auf die Messung, selbst wenn der Sensor in großer Entfernung angebracht ist, und
der DT4227 RS, der zur Anzeige von vorzeichenbehafteten Zahlenwerten oder Meldungen mit einem begrenzten Zeichensatz dient, die über die RS485-Kommunikationsschnittstelle – MODBUS-RTU-Slave-Protokoll – übertragen werden.
In SPS- oder SCADA-Systemen ermöglicht es das „Senden“ und Anzeigen von Zahlenwerten oder kurzen Meldungen im Prozessbereich. Die Steuerung kann mit mehreren Geräten über einen Kommunikationsbus kommunizieren, was die Verkabelung vereinfacht.

Die Benutzerfreundlichkeit der Geräte wurde deutlich verbessert. Neben den Tasten auf der Frontplatte, über die die erforderlichen Parameter via eines mehrstufigen Menüsystems eingestellt werden können, steht zudem ein (kostenloses) Einrichtungsprogramm auf einem Bildschirm zur Verfügung, das die Konfiguration der Geräte wesentlich komfortabler macht. Der Konfigurationscomputer kann über eine USB-Schnittstelle an die Geräte angeschlossen werden. Die eingestellten Parameter sind durch ein Passwort vor unbefugtem Zugriff geschützt.
Der bisher optionale doppelte Grenzwert-Relaisausgang (SPST) gehört nun bei allen Modellen zur Standardausstattung.
Das Schaltfeldgerät mit einer Frontplattengröße von 288 × 96 mm hat eine Einbautiefe von <80 mm.

Die Geräte können mit zwei Versorgungsspannungen bestellt werden:

24 VDC ±10 % oder
230 V AC/DC ±10 %.

Die Feldversion der Prozessanzeigefamilie DT4227.. mit Schutzart IP65 wird in Kürze erhältlich sein.
