Ultraschallzerstäubung: Siebzerstäubungsplatte vs. Ultraschall-Zerstäubungswandler

{{{sourceTextContent.subTitle}}}

Ultraschallzerstäubung: Siebzerstäubungsplatte vs. Ultraschall-Zerstäubungswandler

{{{sourceTextContent.description}}}

Entscheiden Sie zunächst, was der Lieferant liefern soll
Der Begriff „Ultraschallzerstäuber“ kann ein piezoelektrisches Element, eine geklebte Siebplatte, eine montierte, mit Flüssigkeit in Kontakt kommende Komponente, einen Wandler mit Treiberplatine oder ein komplettes Gerätesubsystem bezeichnen. Dies sind unterschiedliche Beschaffungsgrenzen. Die richtige Wahl hängt weniger vom Begriff „Zerstäubung“ ab als vielmehr davon, wer für die Flüssigkeitszufuhr, die Gleitringdichtung, den elektrischen Antrieb, die Steuerlogik und die abschließende Aerosolvalidierung verantwortlich ist.

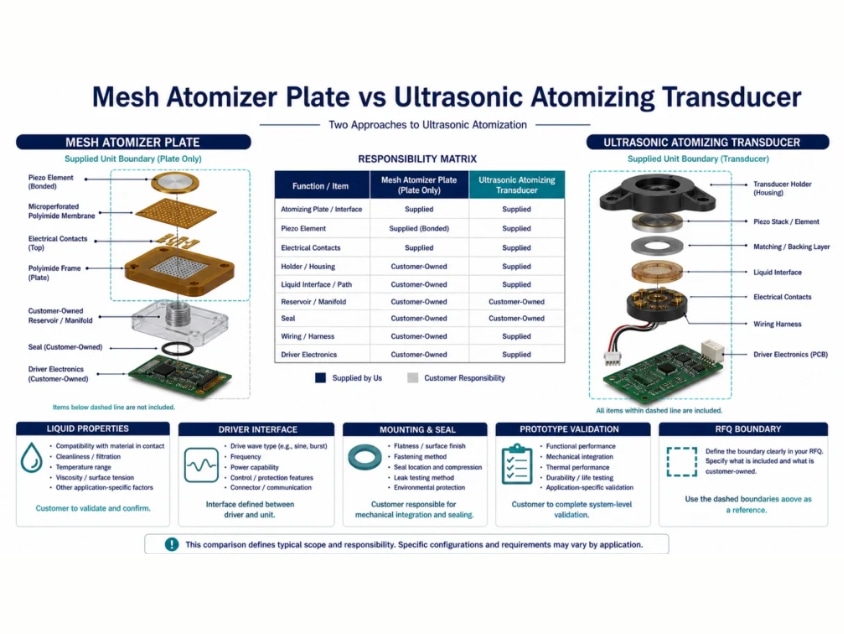

Eine Netzzerstäubungsplatte ist geeignet, wenn der Kunde bereits über die zugehörige Mechanik und Elektronik verfügt oder beabsichtigt, diese zu entwickeln. Ein kompletterer Ultraschall-Zerstäubungswandler kann den Integrationsaufwand reduzieren, wenn seine mechanische Schnittstelle, Flüssigkeitsverträglichkeit, elektrische Eingangsleistung und sein Steuerungsverhalten zum System passen. Keine der beiden Optionen lässt sich allein anhand der Zielfrequenz auswählen.

Die Funktionskette von der Elektrizität bis zu den Tröpfchen
Durch elektrische Anregung verformt sich das piezoelektrische Element. Bei einer Konstruktion mit schwingendem Sieb wird diese Bewegung auf eine perforierte Membran übertragen. Flüssigkeit gelangt zum aktiven Sieb, und die Schwingung treibt die Flüssigkeit durch die Öffnungen, wodurch Tröpfchen entstehen. Das Ergebnis hängt von der gekoppelten Struktur ab: piezoelektrisches Element, Verbindung, Siebmaterial und Öffnungsmuster, Flüssigkeitsbeladung, Halterung, Dichtung und Antriebswellenform.

Die offizielle Übersicht von PIEZO.COM über piezoelektrische Ultraschalltechnik beschreibt den umgekehrten piezoelektrischen Effekt und die Zerstäubung als eine Ultraschallanwendung. Sie behandelt das praktische Gerät zudem als eine technische Ultraschalllösung und nicht als bloße Keramikspezifikation.

Die Frequenz ist daher eine Systemantwort und kein isoliertes Kaufkriterium. Verklebung und Einspannung verschieben die Resonanz gegenüber einem freien Bauteil. Flüssigkeitsmasse und Viskosität verändern die Belastung. Ansteuerspannung und Wellenform beeinflussen Amplitude und Wärmeentwicklung. Ein stabiler Nebel auf dem Labortisch mit Wasser beweist noch keine Leistungsfähigkeit bei der beabsichtigten Formulierung, Ausrichtung, dem Arbeitszyklus oder dem Gehäuse.
