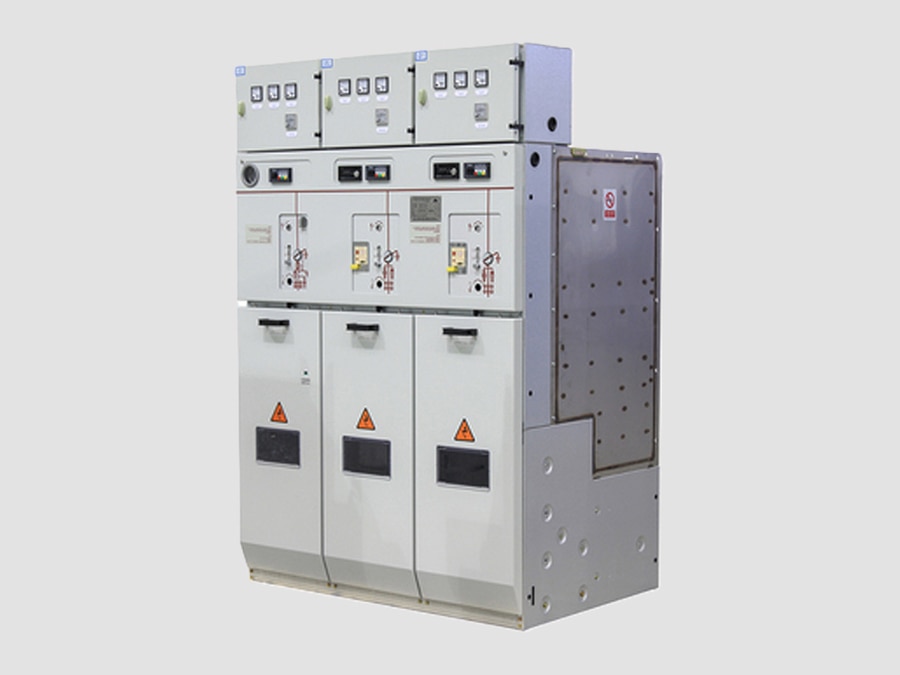

Gasisolierte Ringhauptschaltanlage (RMU) 12 kV – eine kompakte, werkseitig montierte Mittelspannungsschaltanlage

{{{sourceTextContent.subTitle}}}

Ring-Hauptschaltanlage (RMU) 12 kV

{{{sourceTextContent.description}}}

Die 12-kV-gasisolierte Ringhauptschaltanlage (RMU) ist eine kompakte, werkseitig montierte Mittelspannungsschaltanlage, die in sekundären Stromverteilungsnetzen zum Einsatz kommt. Sie dient zum Schalten, Schützen, Trennen und Abschnittsschalten von 12-kV-Verteilungsleitungen und gewährleistet dabei hohe Zuverlässigkeit und minimalen Wartungsaufwand. Alle unter Spannung stehenden Komponenten sind in einem versiegelten, gasisolierten Tank untergebracht, der sie vor Staub, Feuchtigkeit, Verschmutzung und rauen Umgebungsbedingungen schützt.

Hauptmerkmale
·Nennspannung: 12 kV
·Nennfrequenz: 50/60 Hz
·Gasisolierte, lebenslang versiegelte Bauweise
·Kompakte Bauweise für die Installation im Innen- oder Außenbereich
·Hohe Betriebssicherheit
·Wartungsfreier Gastank
·Modulare und erweiterbare Konfigurationen
·Hohe Personensicherheit durch interne lichtbogenbeständige Ausführung (optional)
·Geeignet für Fernüberwachung und Verteilungsautomatisierung (SCADA)

Typische Funktionsmodule
·Lasttrennschalter (LBS)
·Vakuum-Leistungsschalter (VCB)
·Sicherungs-Schalter-Kombination
·Erdungsschalter
·Sammelschienenmodul
·Messmodul
·Kabelanschlussraum

Typische Konfigurationen umfassen:
·CCF – Zwei Kabelschalter + eine transformatorgesicherte Einspeisung
·CCC – Drei Lasttrennschalter
·CCV – Zwei Kabelschalter + ein Vakuum-Leistungsschalter
·Erweiterbare modulare Anordnungen

Typische technische Spezifikationen
·Nennspannung: 12 kV
·Höchste Systemspannung: 12/17,5 kV
·Nennfrequenz: 50/60 Hz
·Nennstrom: 630 A (optional bis zu 1250 A)
·Kurzzeit-Standstrom: 20–25 kA, 3 s
·Spitzen-Standstrom: 50–63 kA
·Schaltleistung: 20–25 kA
·Blitzstoßfestigkeit (BIL): 75 kV
·Netzfrequenz-Festspannung: 28 kV (1 min)
·Schutzart: IP4X-Gehäuse (typischerweise IP67 für den Gastank)
·Mechanische Lebensdauer: ≥2.000–10.000 Schaltzyklen
·Gasleckagerate: Typischerweise <0,1–0,2 % pro Jahr
·Anwendbare Norm: IEC 62271-200, IEC 62271-103

Aufbau
Eine typische 12-kV-gasisolierte RMU besteht aus:
·Edelstahl-Gasbehälter mit hermetischer Abdichtung
·SF₆-Gas oder alternativem umweltfreundlichem Isoliergas
·Dreistellungsschalter (EIN–AUS–ERDE)
·Vakuumunterbrecher (für Leistungsschaltermodule)
·Sammelschienen
·Kabelanschlussraum
·Niederspannungs-Steuerraum
·Mechanische und elektrische Verriegelungen
·Druckentlastungsvorrichtung

Funktionsprinzip
·Die eingehende Leistung wird über eine Kabelzuleitung zugeführt.
·Der Lasttrennschalter speist die interne Sammelschiene mit Strom.
·Die Leistung wird an ausgehende Zuleitungen oder Transformatoren verteilt.
·Bei einem Fehler trennt die Sicherung oder der Vakuum-Leistungsschalter den fehlerhaften Abschnitt.
·Fehlerfreie Abzweige bleiben unter Spannung, wodurch die Versorgungskontinuität gewährleistet bleibt.

Vorteile
·Sehr kompakte Bauweise
·Hervorragende Isolationsleistung
·Hohe Zuverlässigkeit in verschmutzten und feuchten Umgebungen
·Geringer Wartungsaufwand
·Erhöhte Sicherheit für das Bedienpersonal
·Hohe Versorgungssicherheit
·Geeignet für die Automatisierung im Smart Grid
·Lange Lebensdauer (typischerweise über 30 Jahre)

Anwendungsbereiche
·Städtische Verteilungsnetze
·Gewerbegebäude
·Industrieanlagen
·Anlagen für erneuerbare Energien
·Windparks
·Solarkraftwerke
·Flughäfen
·Krankenhäuser
·Eisenbahn- und U-Bahn-Systeme
·Rechenzentren
·Sekundärumspannwerke von Energieversorgern

Gängige Normen
·IEC 62271-200 – Metallgekapselte Wechselstrom-Schaltanlagen
·IEC 62271-103 – Schalter für Nennspannungen über 1 kV
·IEC 62271-1 – Allgemeine Anforderungen
·IEC 60044 / IEC 61869 – Messwandler (sofern installiert)
·IEC 60529 – Schutzart (IP)

Typische Nennwerte
·Spannung: 12 kV
·Strom: 630 A
·Fehlerstrom: 20–25 kA
·BIL: 75 kV
·Schutzart: IP67 (Gastank)
·Isoliermedium: SF₆ oder Öko-Gas
·Aufstellung: Innenbereich / Außenbereich
·Betätigungsmechanismus: manuell oder motorisiert
·Automatisierung: optionale SCADA-/RTU-Integration

Moderne 12-kV-gasisolierte RMUs werden in Mittelspannungs-Verteilungsnetzen weit verbreitet eingesetzt, da sie eine kompakte Bauweise, eine hermetisch geschlossene Konstruktion und hohe Betriebssicherheit vereinen und gleichzeitig eine schnelle Fehlerisolierung sowie eine unterbrechungsfreie Stromversorgung der nicht betroffenen Netzabschnitte ermöglichen.
