33-kV-Verteiltransformator für Primärverteilerstationen, Industrieanlagen und Anlagen zur Nutzung erneuerbarer Energien

{{{sourceTextContent.subTitle}}}

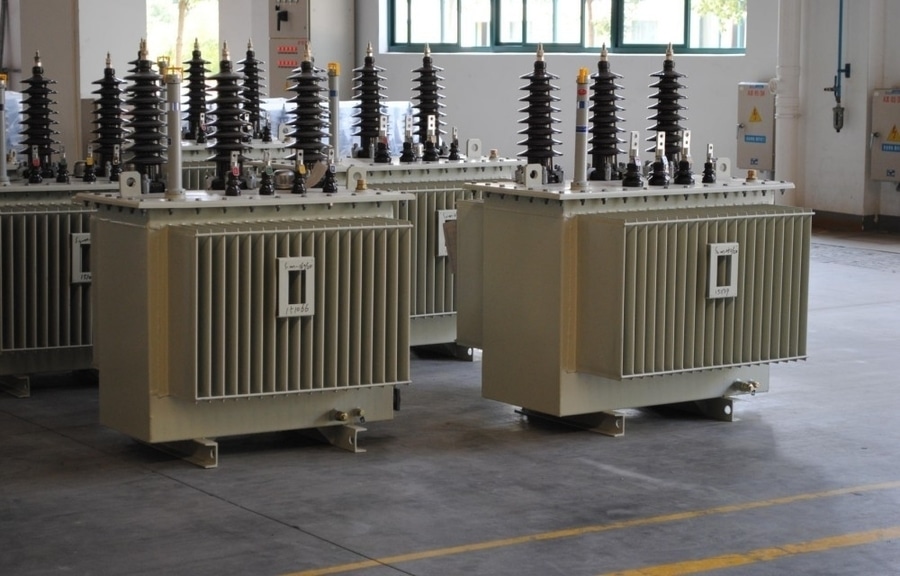

33-kV-Verteilungstransformator

{{{sourceTextContent.description}}}

Ein 33-kV-Verteiltransformator ist ein Mittelspannungstransformator, der dazu dient, elektrische Energie aus einem 33-kV-Verteilnetz auf niedrigere Spannungen wie 11 kV, 6,6 kV oder direkt auf 400/230 V für industrielle, gewerbliche und Versorgungsanwendungen herunterzutransformieren. Er wird üblicherweise in Primärverteilerstationen, Industrieanlagen und Anlagen für erneuerbare Energien installiert.

Typische Spezifikationen
·Höchste Systemspannung: 36 kV
·Primärspannung: 33 kV
·Sekundärspannung: 11 kV, 6,6 kV, 3,3 kV, 415/240 V, 400/230 V
·Nennleistung: 100–10.000 kVA (0,1–10 MVA)
·Frequenz: 50 Hz oder 60 Hz
·Anzahl der Phasen: Dreiphasig (einphasig für spezielle Anwendungen erhältlich)
·Kühlungsart: ONAN, ONAF
·Isolierung: Mineralöl oder natürliche/synthetische Esterflüssigkeit
·Vektorgruppe: Dyn11, Dyn5, YNd11, Yyn0
·Stufenschalter: Stufenschalter außerhalb des Stromkreises oder Laststufenschalter (OLTC) für größere Geräte
·Impedanz: Typischerweise 4–8 % (je nach Nennleistung)

Gängige Nennleistungen
Zu den Standard-Nennleistungen von Transformatoren gehören:
·100 kVA
·200 kVA
·315 kVA
·500 kVA
·630 kVA
·1000 kVA
·1250 kVA
·1600 kVA
·2000 kVA
·2500 kVA
·3150 kVA
·5000 kVA
·6300 kVA
·10.000 kVA (10 MVA)

Hauptkomponenten
·Stahlblechkern
·33-kV-Hochspannungswicklung
·Niederspannungswicklung
·Hauptbehälter
·Transformator-Isolieröl
·Kühlkörper
·Hoch- und Niederspannungsdurchführungen
·Konservatorbehälter (bei Geräten mit Konservator)
·Silikagel-Entlüftungsvorrichtung
·Lasttrennschalter oder Laststufenschalter
·Überdruckvorrichtung
·Buchholz-Relais (bei Geräten mit Konservator)
·Ölstandsanzeige
·Öl- und Wicklungstemperaturanzeigen

Übliche Spannungsverhältnisse
·33 kV / 11 kV
·33 kV / 6,6 kV
·33 kV / 3,3 kV
·33 kV / 415 V
·33 kV / 400 V

Anwendungsbereiche
·Primäre Verteilerstationen
·Industrieanlagen
·Bergbaubetriebe
·Wind- und Solarkraftwerke
·Gewerbeanlagen
·Versorgungsnetze
·Infrastrukturprojekte wie Flughäfen und Eisenbahnen

Leistung
·Typischer Wirkungsgrad: 99,0–99,7 %
·Erwartete Lebensdauer: 25–40 Jahre bei ordnungsgemäßer Wartung
·Ausgelegt für den Dauerbetrieb unter Außenbedingungen

Schutzfunktionen
·Hochspannungs-Leistungsschalter oder Sicherungsschalter
·Überspannungsableiter
·Differentialschutz (größere Einheiten)
·Überstrom- und Erdschlussschutz
·Buchholz-Relais (ölgefüllter Konservator)
·Überdruckvorrichtung
·Überwachung der Öl- und Wicklungstemperatur
·Ölstandsüberwachung

Routinemäßige Werksprüfungen
Zu den typischen Routineprüfungen gehören:
·Messung des Wicklungswiderstands
·Überprüfung des Spannungsverhältnisses und der Vektorgruppe
·Messung des Isolationswiderstands
·Leerlaufverluste und Erregerstrom
·Lastverluste und Impedanzspannung
·Prüfung der Wechselspannungsfestigkeit
·Prüfung der Festigkeit gegen induzierte Überspannung
·Prüfung der Durchschlagfestigkeit des Transformatoröls
·Dichtheitsprüfung
·Funktionsprüfungen des Zubehörs

Anwendbare Normen
IEC 60076 – Leistungstransformatoren
IEC 60076-11 – Trockentransformatoren
IEEE C57.12-Reihe – Verteilungstransformatoren
IEC 60296 – Mineralölisolierungen
IEC 60137 – Isolierte Durchführungen

Wesentliche Vorteile
·Hohe Energieeffizienz bei geringen Betriebsverlusten
·Zuverlässiger Betrieb in Versorgungs- und Industrienetzen
·Geeignet für Innen- und Außeninstallationen
·Erhältlich in ölgefüllter und trockener Ausführung
·Flexible Spannungsverhältnisse und Anzapfstellungen
·Lange Lebensdauer bei regelmäßiger Wartung

Ein 33-kV-Verteiltransformator ist eine wesentliche Komponente von Mittelspannungs-Stromverteilungssystemen und wandelt die 33-kV-Versorgungsspannung in niedrigere Spannungen um, um eine sichere und effiziente Versorgung der Verbraucher oder nachgeschalteter Umspannwerke zu gewährleisten. Die Standardnennleistungen reichen typischerweise von 100 kVA bis 10 MVA, wodurch sich diese Transformatoren für eine Vielzahl von Anwendungen in der Energieversorgung, in der Industrie und im Bereich der erneuerbaren Energien eignen.
