Ein umfassender Leitfaden zum Verständnis und zur Implementierung der Gantry-Technologie

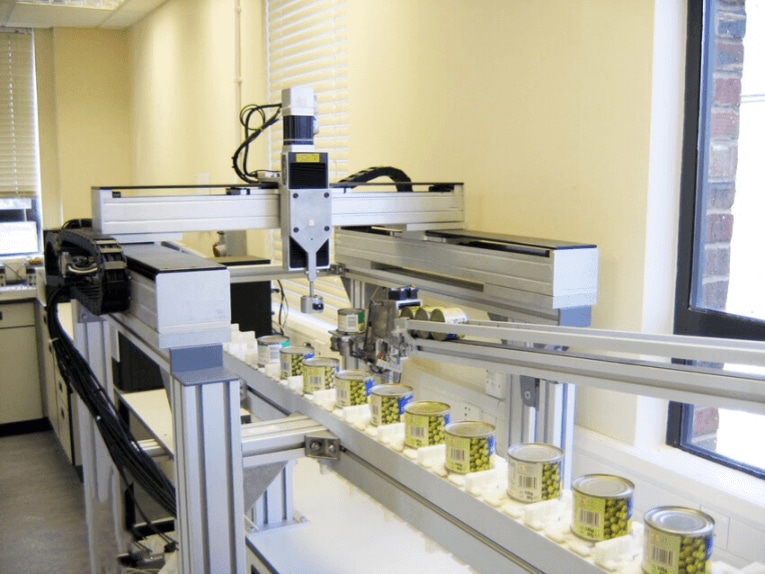

Portalroboter mit linearem Bewegungssystem.

Gantry-Systeme sind Industrieroboter mit einem mechanischen Rahmen, der einen beweglichen Wagen über eine lineare Brücke verwendet. Sie sind aufgrund ihrer unübertroffenen Präzision, Geschwindigkeit und Flexibilität zu einem unverzichtbaren Bestandteil verschiedener Branchen geworden.

Einführung

Portalsysteme sind aus verschiedenen Industriezweigen nicht mehr wegzudenken und spielen eine entscheidende Rolle bei Fertigungs-, Materialtransport- und Automatisierungsprozessen. Diese vielseitigen Systeme bieten eine Reihe von Vorteilen, darunter erhöhte Präzision, Geschwindigkeit und Flexibilität in zahlreichen Anwendungen. Dieser Artikel bietet einen umfassenden Leitfaden zum Verständnis und zur Implementierung der Gantry-Technologie, wobei der Schwerpunkt auf ihren Komponenten, Typen, Konstruktionsüberlegungen, Anwendungen und ihrer Wartung liegt.

Die Bedeutung von Portalsystemen kann nicht hoch genug eingeschätzt werden, da sie die Arbeitsweise von Unternehmen revolutioniert haben und sich mit dem Aufkommen neuer Technologien ständig weiterentwickeln. Durch ein tieferes Verständnis der Funktionsprinzipien und technischen Aspekte von Portalrobotern können Unternehmen fundierte Entscheidungen treffen, wenn sie diese Systeme in ihre Betriebsabläufe integrieren und so ihre Effizienz und Produktivität optimieren.

Gantry-System: Grundlegende Komponenten

Ein Portalsystem ist eine mechanische Struktur, die aus verschiedenen Komponenten besteht, die zusammenarbeiten, um eine präzise und kontrollierte mehrachsige Linearbewegung zu ermöglichen. Das Verständnis dieser Komponenten und ihrer Funktionen ist für die ordnungsgemäße Konstruktion, Implementierung und Wartung von Portalsystemen unerlässlich. Zu den grundlegenden Komponenten eines Portalsystems gehören Linearschienen, Lager und Schlitten, Motoren und Antriebe sowie Steuerungssysteme und Software. Jede dieser Komponenten spielt eine wichtige Rolle für die Gesamtleistung des Systems, und ihre richtige Auswahl und Integration sind entscheidend für das Erreichen der gewünschten Ergebnisse.

Linearschienen

Linearschienen, auch bekannt als Linearführungsschienen oder Linearführungen, bilden das Rückgrat von Linearrobotern. Sie sind für die primäre Unterstützung und Führung der beweglichen Komponenten des Systems verantwortlich. Die Linearschienen ermöglichen eine reibungslose und präzise Bewegung entlang einer vorgegebenen Bahn und sorgen für eine genaue Positionierung und minimale Reibung.

Es gibt verschiedene Arten von Linearschienen, darunter runde, profilierte und V-förmige Schienen. Rundschienen sind die einfachste und kostengünstigste Variante und bieten eine Basisführung für Komponenten des Portalsystems. Profilschienen hingegen sind komplexer aufgebaut und zeichnen sich durch ein hohes Maß an Präzision und Tragfähigkeit aus. Diese Schienen bestehen aus einer ebenen, bearbeiteten Fläche mit einem spezifischen Profil, das auf entsprechende Lagerböcke abgestimmt ist. V-förmige Schienen bieten eine einzigartige Kombination aus Steifigkeit und Selbstausrichtung, was eine einfachere Installation und Wartung ermöglicht.

Bei der Auswahl von Linearschienen für eine bestimmte Anwendung müssen mehrere Faktoren berücksichtigt werden. Dazu gehören die erforderliche Tragfähigkeit, Systemgeschwindigkeit und Präzision sowie die Umgebungsbedingungen, unter denen das System eingesetzt wird. So können beispielsweise Schwerlastanwendungen Profilschienen mit hoher Tragfähigkeit erfordern, während Hochgeschwindigkeitsanwendungen von der geringeren Reibung und der höheren Steifigkeit von V-Schienen profitieren. Darüber hinaus müssen Linearschienen unter Umständen mit speziellen Beschichtungen versehen oder aus korrosionsbeständigen Materialien hergestellt werden, wenn sie in rauen Umgebungen eingesetzt werden, z. B. bei hoher Luftfeuchtigkeit oder beim Kontakt mit korrosiven Chemikalien.

Lager und Linearführungen

Lager und Linearschlitten sind wesentliche Komponenten von Portalsystemen, die für eine reibungslose und kontrollierte Bewegung entlang der Linearschienen sorgen. Sie minimieren die Reibung zwischen den beweglichen Teilen, gewährleisten eine genaue Positionierung und verringern den Verschleiß der Systemkomponenten. Die Wahl der Lager und Schlitten hat einen erheblichen Einfluss auf die Gesamtleistung, die Langlebigkeit und die Wartungsanforderungen eines Portalsystems.

Es gibt verschiedene Arten von Lagern und Linearschlitten, die jeweils ihre eigenen Merkmale und Vorteile haben. Zu den gängigen Typen gehören Kugellager, Rollenlager und Gleitlager.

Linearkugellager sind die in Portalsystemen am häufigsten verwendeten Lagerarten, da sie ein hohes Maß an Präzision und geringe Reibung bieten. Sie bestehen aus einer Reihe von Kugellagern, die in einem Lagerblock untergebracht sind, der sich entlang der Schiene bewegt. Diese Lager eignen sich für eine Vielzahl von Anwendungen, von leichten Systemen bis hin zu Schwerlastsystemen mit hoher Tragfähigkeit. Sie bieten außerdem eine ausgezeichnete Steifigkeit und lange Lebensdauer, was sie zu einer beliebten Wahl für viele Branchen macht.

Rollenlager hingegen verwenden Zylinder- oder Nadelrollen anstelle von Kugellagern, um die Bewegung zu erleichtern. Sie bieten im Vergleich zu linearen Kugellagern höhere Tragfähigkeiten und eine größere Steifigkeit und eignen sich daher gut für Schwerlastanwendungen. Rollenlager sind auch weniger anfällig für Verschmutzung, da ihre Konstruktion das Eindringen von Schmutz und Ablagerungen verhindert.

Gleitlager, auch bekannt als Gleitlager oder Buchsen, basieren auf einer reibungslosen Gleitbewegung zwischen zwei Oberflächen, in der Regel mit Hilfe eines Schmiermittels. Sie bieten eine einfache und kostengünstige Lösung für Anwendungen mit niedriger Geschwindigkeit und geringer Belastung, bei denen es nicht auf Präzision ankommt. Gleitlager sind außerdem selbstschmierend, was zu einem geringeren Wartungsbedarf führen kann.

Bei der Auswahl von Lagern und Schlitten für ein Portalsystem müssen Faktoren wie Tragfähigkeit, Geschwindigkeit, Präzision und Umweltbedingungen berücksichtigt werden. Die Wahl der Lager und Schlitten sollte auf den spezifischen Anforderungen der Anwendung basieren und die möglichen Auswirkungen auf die Systemleistung, die Lebensdauer und den Wartungsbedarf berücksichtigen. Darüber hinaus sind der ordnungsgemäße Einbau und die Ausrichtung der Lager und Schlitten für einen reibungslosen und zuverlässigen Betrieb unerlässlich.

Motoren und Antriebe

Motoren und Antriebe sind kritische Komponenten von Portalrobotersystemen, die für die Bereitstellung der erforderlichen Kraft und Steuerung verantwortlich sind, um die Komponenten des Bewegungssystems entlang der Linearschienen zu bewegen. Sie spielen eine entscheidende Rolle bei der Bestimmung der Gesamtgeschwindigkeit, Genauigkeit und Effizienz des Portalsystems. Wenn man die verschiedenen verfügbaren Motor- und Antriebstypen und ihre Eigenschaften kennt, kann man die am besten geeignete Lösung für eine bestimmte Anwendung auswählen.

Es gibt verschiedene Arten von Motoren, die üblicherweise in Portalsystemen eingesetzt werden, darunter Schrittmotoren, Servomotoren und Linearmotoren. Jeder dieser Motoren bietet je nach den Anforderungen der Anwendung eine Reihe von Vor- und Nachteilen.

Schrittmotoren sind aufgrund ihrer Einfachheit, Präzision und ihres günstigen Preises eine beliebte Wahl für viele Portalsysteme. Diese Motoren arbeiten, indem sie eine volle Umdrehung in eine große Anzahl von diskreten Schritten unterteilen, was eine präzise Steuerung der Position und der Geschwindigkeit des Motors ermöglicht. Schrittmotoren eignen sich gut für Anwendungen, die eine genaue Positionierung und moderate Geschwindigkeiten erfordern, wie z. B. 3D-Druck und CNC-Bearbeitung.

Servomotoren hingegen bieten im Vergleich zu Schrittmotoren ein höheres Maß an Genauigkeit, Geschwindigkeit und Drehmoment. Sie arbeiten mit einem geschlossenen Regelkreis, der die Rückmeldung von Sensoren nutzt, um ihre Position und Geschwindigkeit kontinuierlich anzupassen. Dadurch können Servomotoren auch bei wechselnden Lasten und Betriebsbedingungen eine präzise Steuerung beibehalten. Servomotoren werden häufig in Anwendungen eingesetzt, bei denen es auf hohe Geschwindigkeit, hohes Drehmoment und präzise Positionierung ankommt, z. B. in der Robotik und in Automatisierungssystemen.

Linearmotoren sind ein einzigartiger Motortyp, der direkt eine lineare Bewegung und keine Rotationsbewegung erzeugt. Dadurch werden zusätzliche mechanische Komponenten und Module wie Getriebe und Riemen überflüssig, um die Drehbewegung in eine lineare Bewegung umzuwandeln. Linearmotoren bieten erhebliche Vorteile in Bezug auf Geschwindigkeit, Genauigkeit und Effizienz und sind daher ideal für hochdynamische, Hochgeschwindigkeits- und Hochpräzisionsanwendungen.

Antriebe, die auch als Motorsteuerungen bezeichnet werden, sind für die Regelung der den Motoren zugeführten Leistung verantwortlich und steuern deren Geschwindigkeit, Richtung und Position. Die Wahl der Antriebstechnik hat einen erheblichen Einfluss auf die Leistung und Effizienz des Portalsystems. Es gibt verschiedene Arten von Antrieben, darunter Schrittmotorantriebe, Servomotorantriebe und Antriebe mit variabler Frequenz (VFDs). Jeder Antriebstyp ist speziell für einen bestimmten Motortyp ausgelegt und bietet das optimale Maß an Steuerung und Leistung für diesen Motor.

Bei der Auswahl von Motoren und Antrieben für ein Portalsystem müssen Faktoren wie Tragfähigkeit, Geschwindigkeit, Präzision und Umgebungsbedingungen berücksichtigt werden. Die Wahl der Motoren und Antriebe sollte auf den spezifischen Anforderungen der Anwendung basieren, wobei die potenziellen Auswirkungen auf die Systemleistung, die Energieeffizienz und den Wartungsbedarf zu berücksichtigen sind. Darüber hinaus ist die ordnungsgemäße Integration der Motoren und Antriebe mit den anderen Komponenten des Portalsystems für einen reibungslosen und zuverlässigen Betrieb unerlässlich.

Steuerungssysteme und Software

Steuerungssysteme und -software sind für die Koordinierung und Verwaltung der verschiedenen Komponenten wie Motoren, Antriebe und Sensoren verantwortlich, um die gewünschte Bewegung und Positionierung zu erreichen. Durch den Einsatz fortschrittlicher Steuerungsalgorithmen und Softwaretools können Gantry-Systeme ein hohes Maß an Präzision, Geschwindigkeit und Effizienz erreichen, was sie für eine Vielzahl von Anwendungen unverzichtbar macht.

Steuersysteme für Portalsysteme bestehen in der Regel aus einer Kombination von Hardware- und Softwarekomponenten, die zusammenarbeiten, um eine nahtlose und integrierte Lösung für die Bewegungssteuerung zu bieten. Zu den wichtigsten Komponenten eines Steuerungssystems gehören eine speicherprogrammierbare Steuerung (SPS), eine Bewegungssteuerung und Ein-/Ausgabegeräte (E/A).

Bei einer speicherprogrammierbaren Steuerung (SPS) handelt es sich um einen robusten, industrietauglichen Computer, der für die Ausführung von Steuerungsaufgaben in Echtzeit ausgelegt ist. SPS sind in Portalsystemen weit verbreitet, da sie komplexe Steuerungsaufgaben bewältigen können, z. B. die Koordinierung mehrerer Bewegungsachsen, die Verwaltung von Sensordaten und die Implementierung von Sicherheitsfunktionen. Die Flexibilität von SPS ermöglicht eine einfache Anpassung an unterschiedliche Anwendungen und macht sie zur idealen Wahl für Portalsysteme.

Bewegungssteuerungen sind spezialisierte Geräte, die speziell für die Steuerung der Bewegung und Positionierung von Motoren in einem Portalsystem entwickelt wurden. Sie nutzen fortschrittliche Algorithmen und Echtzeit-Feedback von Sensoren, um das Bewegungsprofil zu optimieren und einen reibungslosen und genauen Betrieb zu gewährleisten. Bewegungssteuerungen können entweder eigenständige Geräte sein oder in ein SPS- oder PC-basiertes Steuerungssystem integriert werden.

Eingabe-/Ausgabegeräte (E/A) ermöglichen die Kommunikation und den Datenaustausch zwischen den verschiedenen Komponenten. Beispiele für E/A-Geräte, die in Portalsystemen verwendet werden, sind Sensoren, Anzeigen und Bedienfelder. Diese Geräte liefern die notwendigen Informationen, damit das Steuerungssystem fundierte Entscheidungen treffen und Steuerungsaufgaben effektiv ausführen kann.

Software spielt eine wichtige Rolle bei der Steuerung eines Portalsystems, da sie eine benutzerfreundliche Schnittstelle für die Programmierung, Überwachung und Diagnose des Systems bietet. Es gibt verschiedene Arten von Software-Tools, die von proprietärer Software des Herstellers des Portalsystems bis hin zu Open-Source-Lösungen reichen, die an verschiedene Anwendungen angepasst werden können. Zu den wichtigsten Softwarefunktionen gehören Bewegungsplanung, Trajektoriengenerierung sowie Fehlererkennung und -korrektur.

Bei der Auswahl eines Steuerungssystems und einer Software für ein Portalsystem müssen Faktoren wie die Komplexität der Bewegungsaufgaben, der Grad der Integration mit anderen Systemen und der erforderliche Grad der Anpassung berücksichtigt werden. Die Wahl des Steuerungssystems und der Software sollte auf den spezifischen Anforderungen der Anwendung basieren, wobei die möglichen Auswirkungen auf die Systemleistung, die Benutzerfreundlichkeit und die Wartungsanforderungen zu berücksichtigen sind. Darüber hinaus ist die richtige Konfiguration und Integration des Steuersystems und der Software mit den anderen Komponenten des Portalsystems entscheidend für einen reibungslosen und zuverlässigen Betrieb.
