Umfassender Leitfaden zur Auswahl linearer Positioniersysteme

{{{sourceTextContent.subTitle}}}

Überblick, Typen und Funktionen

{{{sourceTextContent.description}}}

In Hochtechnologiebereichen wie der fortschrittlichen Fertigung, der wissenschaftlichen Forschung und der komplexen Automatisierung entscheidet die Fähigkeit, ein Objekt mit Mikrometer- oder Nanometerpräzision entlang einer Linie oder auf einer Ebene zu bewegen, über Erfolg oder Misserfolg. Diese entscheidende Funktion übernimmt der Lineartisch, eine unverzichtbare Komponente moderner Industriemaschinen. Ein Lineartisch ist eine mechanische Positioniereinrichtung, die für kontrollierte, hochgradig wiederholbare Bewegungen entlang einer einzigen geraden Achse ausgelegt ist. Er ist die Kerntechnologie, die ein Werkstück mit makelloser Genauigkeit unter einer Werkzeugmaschine oder einem Laser positioniert oder einen hochauflösenden Sensor perfekt für die Kalibrierung ausrichtet.

Dieser Artikel ist Teil eines umfassenden Netzwerks von Inhalten zum Thema Präzisionsschlitten. Er soll die direkteste und entscheidende Frage beantworten, die der Markt stellt: Wozu dient ein Linearschlitten? Wir werden seine grundlegenden Anwendungsbereiche, die Systemkomponenten, die seine Präzision ermöglichen, sowie die wesentlichen Unterschiede zu universellen Bewegungsvorrichtungen untersuchen.

Lineartische werden zur präzisen Positionierung in der Automatisierungs- und Robotikindustrie eingesetzt. Ihre Anwendungsbereiche erstrecken sich über anspruchsvolle Branchen wie die Halbleiterindustrie, die Elektronikfertigung, Medizin und Biowissenschaften, Optik und Photonik, die Laserbearbeitung, die Präzisionsfertigung sowie Test- und Prüfverfahren.

Ihre Hauptaufgabe besteht darin, kontrollierte Bewegungen entlang einer geraden Bahn zu ermöglichen. Dies ist von entscheidender Bedeutung in Anwendungen, bei denen bereits ein Positionsfehler von wenigen Mikrometern oder Nanometern einen gesamten Produktionslauf zunichte machen kann. Zu den wichtigsten Anwendungsbereichen zählen:

1. Halbleiterfertigung und -prüfung: Positionierung von Siliziumwafern unter Lithografie- oder Prüfgeräten mit einer Genauigkeit im Submikrometerbereich
2. Messtechnik: Bewegung von Sonden oder Sensoren zur Charakterisierung der Oberflächenform und -beschaffenheit kritischer Bauteile
3. Faseroptik und Siliziumphotonik: Präzise Ausrichtung von Fasern und Wellenleitern, was oft eine Steuerung im Nanometerbereich erfordert
4. Displayfertigung und CNC-Bearbeitung: Fehlerfreie Werkzeug- und Werkstückpositionierung für Fertigung und Endbearbeitung

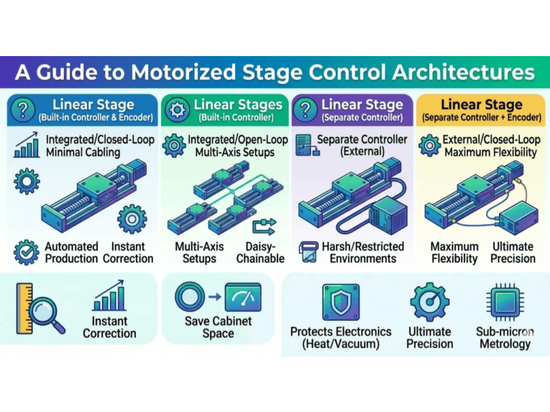

Lineartische eignen sich hervorragend zur Erzeugung einer Vielzahl von linearen Bewegungsarten, darunter Punkt-zu-Punkt-Bewegungen, kontinuierliche Konturbewegungen (für glatte, komplexe Bahnen) und hochstabile Schritt-und-Stabilisierungs-Bewegungen (schnelle Bewegung, gefolgt von einer schnellen, festen Stabilisierung). Für Hochgeschwindigkeits-Produktionsumgebungen, die höchste Leistung und Stabilität erfordern, vereint ein motorisiertes Lineartischsystem fortschrittliche Antriebs- und Rückkopplungssysteme in einer einzigen, optimierten Baugruppe.

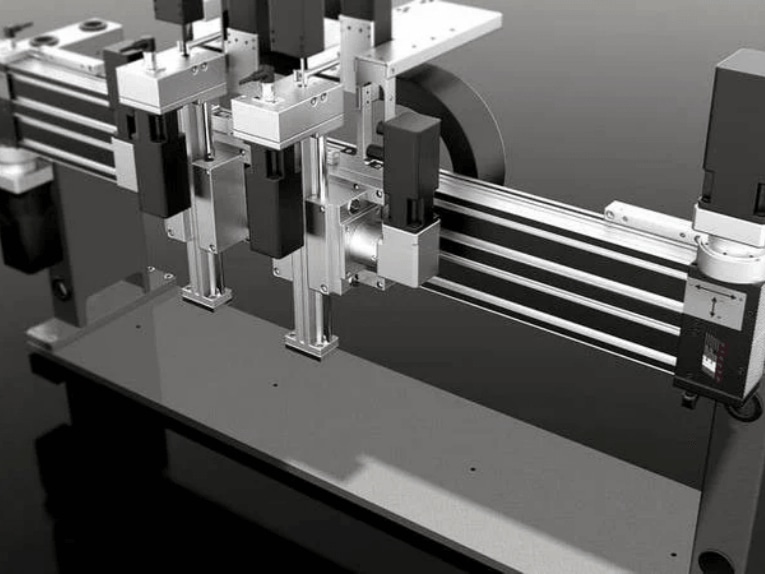

Was ist ein lineares Verschiebungssystem?

Ein lineares Verschiebungssystem, wie beispielsweise ein Lineartisch, ist eine komplette Baugruppe aus Komponenten, die harmonisch zusammenwirken, um eine kontrollierte lineare Bewegung zu erzielen.

Ein typisches System besteht aus:

1. Einem Antriebsmechanismus: Wandelt Dreh- oder elektrische Energie in lineare Kraft um; gängige Typen sind Kugelumlaufspindeln oder Linearmotoren
2. Linearlagern: Führen die Bewegung, beschränken sie auf einen Freiheitsgrad und minimieren dabei die Reibung; Beispiele sind Linearführungen mit Umlaufsystem oder Kreuzrollenlager
3. Ein Rückmeldesystem: Ein optischer Encoder oder ein Laserinterferometer misst die Position des Schlittens in Echtzeit, um hohe Genauigkeit und Wiederholgenauigkeit zu gewährleisten
4. Ein Sockel und ein Schlitten: Der Sockel bildet die starre Grundlage, während der Schlitten die bewegliche Plattform ist, die die Nutzlast trägt
5. Zusätzliche Stützkomponenten: Wesentliche Sicherheits- und Betriebselemente wie elektrische Endschalter, mechanische Anschläge und Schutzkomponenten wie eine Abdeckung und Seitendichtungen

Wenn diese Elemente aufeinander abgestimmt konstruiert sind, bilden sie einen äußerst zuverlässigen Linearantrieb für reibungslose und präzise Bewegungen, wodurch komplexe Maschinenvorgänge exakt nach Vorgabe ausgeführt werden können.
In welchen Produkten werden Linearantriebe eingesetzt?

Linearantriebe und Linearstufen kommen in der Robotik, in Fertigungsanlagen, in Produktions- und Prüfmaschinen und vielem mehr zum Einsatz – im Wesentlichen in jedem Prozess, der die präzise Bewegung eines Objekts entlang einer geraden Bahn erfordert. Die Anwendungsbereiche erstrecken sich auf praktisch jeden Hightech-Sektor.

Sie sind unverzichtbar in Anwendungen, die lineare Bewegungen erfordern, wie zum Beispiel:

1. Waferprüfung und Halbleiterfertigung: Gewährleistung einer fehlerfreien Ausrichtung bei der Mikrochip-Produktion

2. Laser-Mikrobearbeitung: Positionierung von Materialien für präzises Schneiden, Bohren und Abtragen

3. Fabrikautomation: Ausführung schneller, wiederholbarer Bewegungen in automatisierten Montagelinien

4. Sensortests und Bewegungssimulation: Bereitstellung der exakten, kontrollierten Bewegung, die zum Testen von Sensoren für die Automobil-, Luft- und Raumfahrt- oder Konsumgüterindustrie erforderlich ist

5. Herstellung medizinischer Geräte: Ermöglichung der präzisen Bewegung, die zur Herstellung lebensrettender Geräte wie kardiovaskulärer Stents, Hypotubes, Herzschrittmacher, Intraokularlinsen (IOLs) und mehr benötigt wird

6. 3D-Druck: Bereitstellung hochpräziser Linearbewegungen für den schichtweisen Aufbau in der additiven Fertigung

Die Forderung nach hohem Durchsatz bedeutet, dass Systemhersteller häufig einen Hochgeschwindigkeits-Lineartisch für den schnellen Betrieb in verschiedenen Produkten benötigen. Solche Tische nutzen Direktantriebstechnologie, um schnelle Beschleunigung und hohe Geschwindigkeit zu erreichen, ohne dabei ihre kritische Positionsgenauigkeit zu beeinträchtigen.
Was ist der Unterschied zwischen einem Lineartisch und einem Linearantrieb?

Auch wenn diese Begriffe manchmal synonym verwendet werden, ist der Unterschied entscheidend, wenn es um die präzise Bewegungssteuerung geht.

Ein Lineartisch ist eine Präzisionspositioniereinrichtung, die speziell für kontrollierte, wiederholbare Bewegungen entwickelt wurde. Es handelt sich um ein komplettes, leistungsstarkes System, das Präzisionslager, eine hochauflösende Positionsrückmeldung (Encoder) und einen fein abgestimmten Antriebsmechanismus integriert. Tische können für eine Genauigkeit im Submikrometerbereich gebaut werden und werden für sehr genaue und wiederholbare Punkt-zu-Punkt-Bewegungen sowie für das Konturieren (Erzeugung komplexer Bahnen) eingesetzt.

Im Gegensatz dazu ist ein Linearantrieb ein weiter gefasster Begriff für jede Vorrichtung, die Energie (elektrisch, hydraulisch, pneumatisch) in eine geradlinige Bewegung umwandelt, um eine Last zu bewegen. Aktuatoren werden üblicherweise für allgemeine Punkt-zu-Punkt-Bewegungen eingesetzt, bei denen hohe Kräfte erforderlich sind; sie bieten jedoch möglicherweise nicht die Feinsteuerung, hohe Auflösung oder Wiederholgenauigkeit im Nanometerbereich, die ein Tisch bietet. Bei Aktuatoren steht das Bewegen einer Last im Vordergrund, während bei Tischen die Positionierung einer Last mit absoluter Präzision im Vordergrund steht. Für anspruchsvolle Anwendungen, die höchste dynamische Leistung erfordern, sind Linearmotor-Tische die bevorzugte Lösung, da sie durch den Verzicht auf mechanischen Kontakt überlegene Geschwindigkeit, Beschleunigung und Langzeitstabilität erzielen.
