Was ist ein Strom- und Spannungswandler-Analysator?

In Stromversorgungssystemen dient ein Strom- und Spannungswandler-Analysator als Feldgerät zur Funktionsprüfung von Strom- und Spannungswandlern. Er stellt sicher, dass diese kleinen, aber kritischen Bauteile korrekt arbeiten – hohe Ströme und Spannu

Funktionsweise von Strom- und Spannungswandlern

Stromwandler (CT): Reduziert Ströme von wenigen Kiloampere auf 5 A oder 1 A, um sichere Messungen zu ermöglichen. Spannungswandler (PT): Reduziert Spannungen von mehreren zehn oder hundert Kilovolt auf etwa 100 V aus demselben Grund.

Bei Abweichungen kann es zu falschen Energiemesswerten oder zum Versagen von Schutzsystemen im entscheidenden Moment kommen.

Was misst der Strom- und Spannungswandler-Analysator?

Übersetzungsverhältnis – Primär- zu Sekundärspannung; entspricht es noch dem Nennwert? Phasenwinkel – Zeitverschiebung zwischen Primär- und Sekundärwicklung; Zu große Verschiebungen verfälschen die Leistungsberechnungen und die Relaislogik. Belastung – Wie viel Sekundärlast der Transformator ohne Genauigkeitsverlust tragen kann.

Ein Handgerät liefert alle drei Werte innerhalb weniger Minuten. Hochwertigere Modelle bieten zusätzlich Erregerkennlinien, Knickpunktbestimmung, Gleichstromwicklungswiderstand, Polaritätsprüfung und integrierte PDF-Berichtserstellung.

Warum regelmäßig testen?

Störungen vermeiden – Windungsschlüsse, Kernalterung oder lose Verbindungen verursachen bei frühzeitiger Erkennung geringe Kosten; unbehandelt führen sie zu Stromausfällen. Einnahmen sichern – Ein Stromwandler der Klasse 0,2, der auf 0,5 absinkt, kann innerhalb eines Jahres Tausende von Euro an Energieabrechnungsdifferenzen zunichtemachen. Konformität gewährleisten – IEC-, IEEE- und nationale Normen erfordern eine Überprüfung vor der Inbetriebnahme, nach größeren Wartungsarbeiten und in festgelegten Abständen. Energieversorger prüfen die Dokumentation.

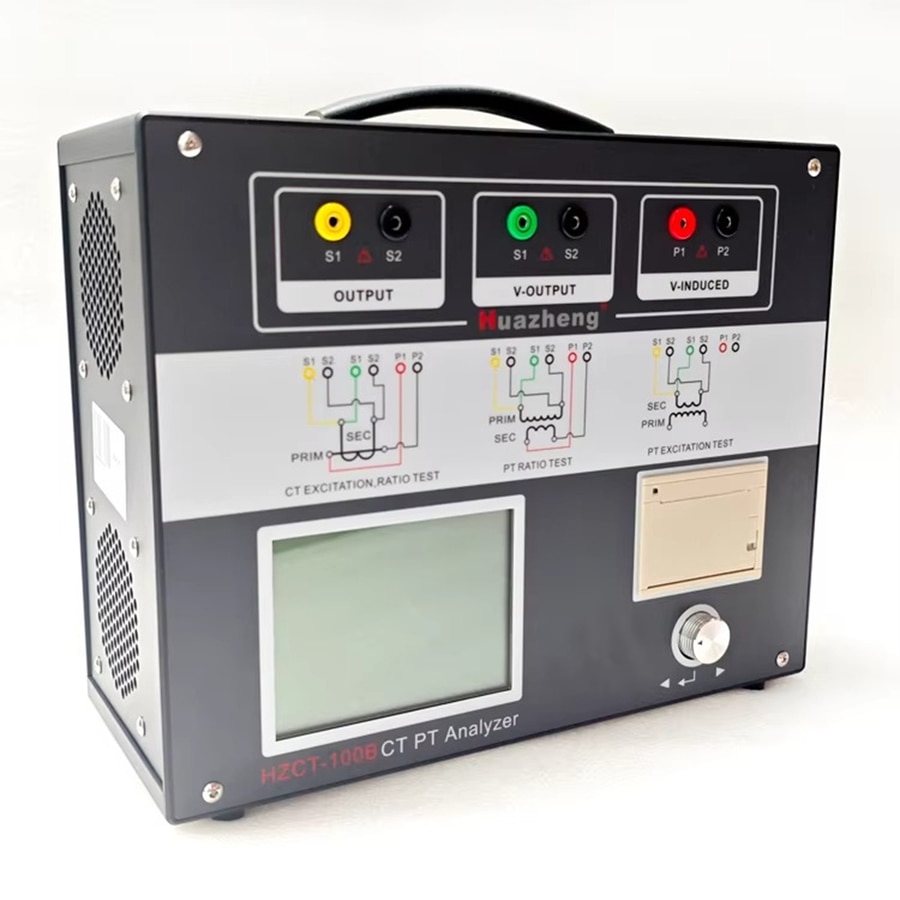

CT/PT-Analysator

Der CT/PT-Analysator ist das Messinstrument und der Wächter der Energiewirtschaft – er gewährleistet korrekte Messergebnisse und einen zuverlässigen Schutz. Wenn man es in den LKW wirft und die Transformatoren planmäßig testet, tauscht man eine fünfminütige Messung gegen einen fünftägigen Ausfall später ein.
