Was ist ein Relais-Schutztester?

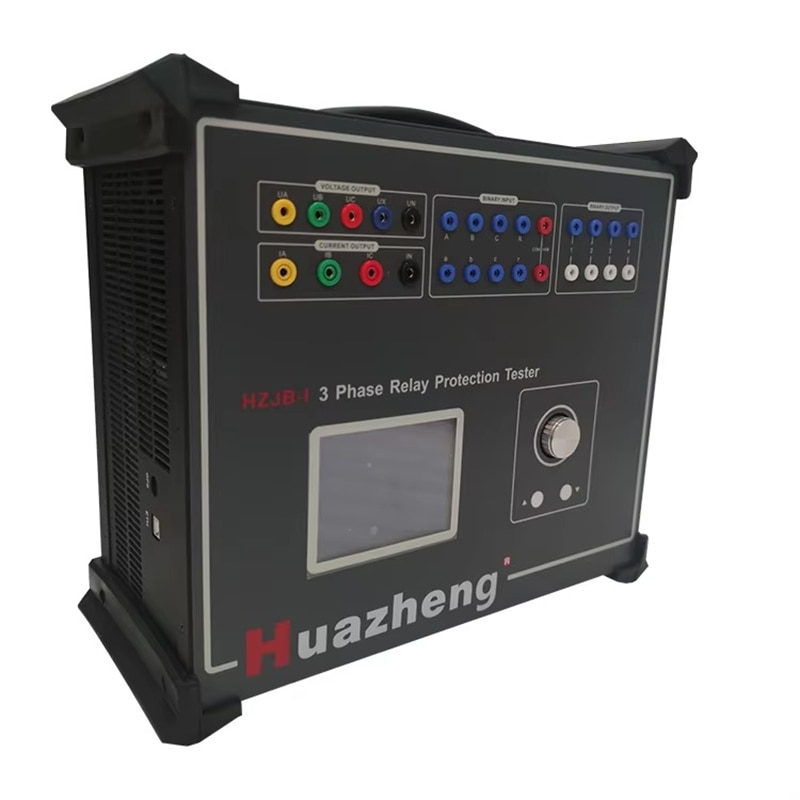

Relais-Schutzprüfer ist ein Feldgerät, das für eine einzige Aufgabe entwickelt wurde: den Nachweis zu erbringen, dass die Relais, die ein Stromnetz schützen, auslösen, wenn sie müssen, und ruhig bleiben, wenn sie es nicht sollten.

Relais-Schutzprüfer ist ein Feldgerät, das für eine einzige Aufgabe entwickelt wurde: den Nachweis zu erbringen, dass die Relais, die ein Stromnetz schützen, auslösen, wenn sie müssen, und ruhig bleiben, wenn sie es nicht sollten. Es speist kontrollierte Ströme, Spannungen und Phasenwinkel in das Relais ein und reproduziert so genau die Wellenformen, die bei Fehlern auftreten – einen Überstromstoß, einen Spannungseinbruch, eine Phasenumkehr, eine Differenz von 5 A an einem 1-A-Stromwandler, je nachdem, was im Einstellblatt gefordert ist. Während der Einspritzvorgang läuft, misst das Gerät Ansprechverhalten, Timing, Kennlinie und Kontaktverhalten; wenn ein Element langsam, schnell oder einfach nicht funktioniert, meldet das Testgerät dies, bevor es das Netz tun muss.

Relais-Schutzprüfgeräte Sie funktionieren, indem sie Ströme und Spannungen einspeisen, die das nachahmen, was tatsächlich passiert, wenn eine Leitung einen Fehler aufweist – eine Überlastung, einen Spannungseinbruch, eine fehlende Phase, was auch immer das Relais erkennen soll. Wenn Sie diese Signale einspeisen und beobachten, ob das Relais auslöst (oder nicht), wissen Sie, ob es seine Aufgabe erfüllen wird, wenn das eigentliche Ereignis eintritt. Da Relais entscheiden, welches Anlagenteil ausgetauscht wird, ist der Nachweis ihrer Schnelligkeit, Selektivität und Zuverlässigkeit die einzige Möglichkeit, das Netzwerk intakt zu halten und die Sicherheit der Menschen zu gewährleisten.

Moderne Testsets ermöglichen es, komplette Testroutinen zu speichern, auf „Start“ zu klicken und die gesamte Sequenz automatisch durchzulaufen. Nach Abschluss des Laufs druckt das Gerät einen Bericht über Erfolg/Misserfolg aus und protokolliert jede Abholzeit, Rücksetzzeit und jeden Kontaktstatus. Überprüfen Sie die Werte, vergleichen Sie sie mit dem Einstellungsblatt, und Sie können eine Abweichung des Zifferblatts oder eine klemmende Markierung lange vor einem kompletten Stromausfall erkennen.

Das gleiche Instrument wird bei der Inbetriebnahme, nach einem Fehler oder immer dann verwendet, wenn die Schutzeinstellung geändert wird. Wenn ein Relais fünf Jahre lang in einem Umspannwerk im Einsatz war, deckt eine kurze jährliche Überprüfung mit dem Prüfgerät eine Drift im Referenzkomparator oder einen potentialfreien Kontakt auf, dessen Widerstand zugenommen hat; beides lässt sich beheben, lange bevor es zu einer Fehlauslösung oder, schlimmer noch, zu einem Nichtauslösen kommen kann. Kurz gesagt, die Relaisprüfer ist die handliche Versicherungspolice, die dafür sorgt, dass Stromausfälle und Lichtbogenereignisse nicht in den Abendnachrichten landen.
