Chemikalien-Dosiergerät (CDU) für Hochreinheits-Chemikalienversorgungssysteme in der Halbleiterfertigung

{{{sourceTextContent.subTitle}}}

Chemikalien-Dosiergerät (CDU) für Hochreinheits-Chemikalienversorgungssysteme in der Halbleiterfertigung

{{{sourceTextContent.description}}}

Da sich die Halbleitertechnologie immer weiter in Richtung kleinerer Prozessknoten wie 5 nm, 3 nm und darüber hinaus entwickelt, erfordern die Fertigungsprozesse eine immer strengere Kontrolle der chemischen Reinheit, der Durchflussstabilität und der Verhinderung von Verunreinigungen. Hochreine Chemikalien wie Schwefelsäure (H₂SO₄), Flusssäure (HF), Salzsäure (HCl), Salpetersäure (HNO₃), Ammoniumhydroxid (NH₄OH), Wasserstoffperoxid (H₂O₂), Tetramethylammoniumhydroxid (TMAH) sowie verschiedene Lösungsmittel spielen eine entscheidende Rolle bei der Waferreinigung, der Fotolithografie, dem Nassätzen, der chemisch-mechanischen Planarisierung (CMP) und der fortschrittlichen Verpackung.

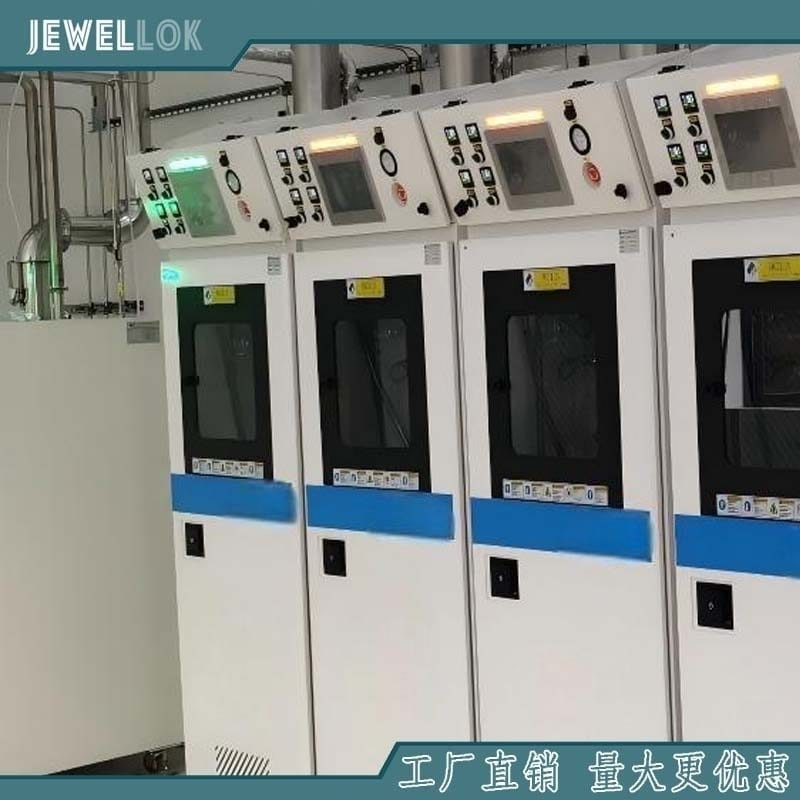

Eine Chemikalienverteilungsanlage (Chemical Dispense Unit, CDU) ist eine der wichtigsten Komponenten eines Chemikalienversorgungssystems für die Halbleiterindustrie. Sie sorgt für die präzise Lagerung, Filtration, Druckbeaufschlagung, Überwachung und Verteilung von hochreinen Chemikalien aus Großlagertanks zu den Fertigungsanlagen unter Einhaltung höchster Reinheitsstandards.

Moderne CDUs sind darauf ausgelegt, Chemikalien sicher, präzise und kontinuierlich zuzuführen, um eine stabile Halbleiterproduktion mit minimalen Ausfallzeiten und maximaler Chemikalienausnutzung zu gewährleisten.

Was ist eine Chemikalienverteilungsanlage?
Eine Chemikalienverteilungsanlage (CDU) ist ein automatisiertes Chemikalienmanagementsystem, das für den Transfer hochreiner Chemikalien aus Lagertanks zu Halbleiter-Prozessanlagen unter präzise kontrollierten Bedingungen zuständig ist.

Im Gegensatz zu herkömmlichen industriellen Chemikalientransportsystemen müssen Halbleiter-CDUs folgende Anforderungen erfüllen:

Ultrahohe chemische Reinheit
Keine Partikelverunreinigung
Blasenfreie Chemikalienzufuhr
Stabiler Druck und stabile Durchflussrate
Kontinuierliche Überwachung
Automatische Sicherheitsvorkehrungen
Vollständige Rückverfolgbarkeit der Produktion
Die CDU fungiert als Schnittstelle zwischen dem zentralen Chemikalienverteilungssystem und den einzelnen Halbleiterfertigungsanlagen.

Warum die Halbleiterfertigung CDU-Systeme benötigt
Die Halbleiterfertigung ist äußerst empfindlich gegenüber Verunreinigungen.

Selbst Partikel, die kleiner als 0,1 μm sind, oder Spuren von Metallionen im Bereich von Teilen pro Billion (ppt) können die Waferausbeute verringern.

Ohne eine hochwertige CDU können bei Herstellern folgende Probleme auftreten:

Waferdefekte
Partikelverunreinigungen
Schwankungen der Chemikalienkonzentration
Durchflussinstabilität
Korrosion der Anlagen
Produktionsunterbrechungen
Erhöhtes Chemikalienabfallaufkommen
Daher setzen Halbleiterfabriken auf vollautomatische CDU-Systeme, um eine gleichbleibende Chemikalienqualität während des gesamten Produktionsprozesses zu gewährleisten.

Typische CDU-Architektur
Eine Chemikalienverteilungsanlage (CDU) für die Halbleiterindustrie besteht in der Regel aus mehreren integrierten Modulen.

1. Chemikalien-Lagerungsmodul
Hochreine Chemikalien werden in speziell konstruierten Tanks gelagert, die aus korrosionsbeständigen Materialien hergestellt sind, wie zum Beispiel:

PFA
PTFE
PVDF
HDPE
Quarz
Elektropolierter Edelstahl 316L (für kompatible Chemikalien)
Die Lagertanks verfügen über:

Füllstandssensoren
Temperatursensoren
Entlüftungssysteme
Überlaufschutz
Sekundäre Auffangvorrichtung
2. Chemikalienförderpumpen
Je nach den Eigenschaften der Chemikalien werden unterschiedliche Pumpentechnologien ausgewählt.

Zu den gängigen Pumpentypen gehören:

Druckluftbetriebene Membranpumpen
Magnetkupplungspumpen
Balgpumpen
Doppelmembranpumpen
Präzisionsdosierpumpen
Die Pumpen müssen folgende Eigenschaften aufweisen:

Geringe Pulsation
Blasenfreie Förderung
Stabiler Druck
Hohe chemische Verträglichkeit
3. Hochreinheits-Filtersystem
Die Filtration ist entscheidend, bevor die Chemikalien die Prozessanlagen erreichen.

Typische Filterstufen sind:

1-μm-Vorfilter
0,2-μm-Filter
0,05-μm-Ultrafeinfilter
Bei fortschrittlichen Halbleiterprozessen können Point-of-Use-Filter (POU-Filter) Partikel bis in den Nanometerbereich entfernen.

4. Durchflussregelmodul
Die Durchflussregelung stellt sicher, dass jede Prozessanlage die Chemikalien mit der erforderlichen Durchflussrate erhält.

Zu den Komponenten gehören:

Durchflussmesser
Massendurchflussregler
Druckregler
Regelventile
Rückschlagventile
Nadelventile
Die Durchflussstabilität wirkt sich direkt auf die Konsistenz des Waferprozesses aus.

5. Druckregelsystem
Der Druck der Chemikalien muss trotz schwankender Prozessanforderungen stabil bleiben.

Das Druckregelmodul umfasst:

Druckmessumformer
Drucksensoren
Automatische Druckregler
Überdruckventile
Druckschalter
Ein stabiler Ausgangsdruck minimiert Prozessschwankungen über die Produktionslinien hinweg.

6. Chemikalienüberwachungssystem
Moderne CDU-Systeme überwachen kontinuierlich:

Tankfüllstand
Temperatur
Druck
Durchflussrate
Chemikalienleckage
Pumpenstatus
Filterdifferenzdruck
Die Daten werden über industrielle Kommunikationsprotokolle an die Werksleitsysteme übertragen.

7. SPS-Schaltschrank
Die CDU wird über eine speicherprogrammierbare Steuerung (SPS) gesteuert, die in eine Touchscreen-HMI integriert ist.

Zu den typischen Funktionen gehören:

Automatischer Betrieb
Manueller Betrieb
Alarmmanagement
Rezeptursteuerung
Chargenprotokollierung
Fernüberwachung
Erinnerungen zur vorbeugenden Wartung
Die Integration in MES- und SCADA-Plattformen ermöglicht eine zentralisierte Überwachung und Rückverfolgbarkeit der Produktion.

Hauptmerkmale von Dosieranlagen für Halbleiterchemikalien
Ultrahochreines Design
Alle medienberührten Komponenten werden aus Materialien in Halbleiterqualität gefertigt.

Die Oberflächenrauheit wird sorgfältig kontrolliert, um die Partikelbildung zu minimieren.

Das Totvolumen innerhalb der Rohrleitungen wird minimiert, um die Ansammlung von Chemikalienrückständen zu verhindern.

Automatische Chemikaliennachfüllung
Wenn die Chemikalienstände unter voreingestellte Grenzwerte fallen, füllt die CDU automatisch aus Großlagertanks nach.

Zu den Vorteilen gehören:

Kontinuierliche Produktion
Reduzierte Bedienereingriffe
Erhöhte Sicherheit
Geringeres Kontaminationsrisiko
Blasenfreie Chemikalienzufuhr
Gasblasen können zu Dosierfehlern und Prozessfehlern führen.

CDUs verfügen daher über:

Entgasungskammern
Entlüftungssysteme
Strömungsgünstige Rohrleitungen
Optimierte Pumpenauswahl
Die blasenfreie Zufuhr verbessert die Gleichmäßigkeit der Wafer.

Präzise Chemikaliendosierung
Moderne Halbleiteranlagen erfordern eine äußerst genaue Chemikaliendosierung.

Die typische Dosiergenauigkeit liegt bei:

±1 %
±0,5 %
Besser als ±0,2 % bei anspruchsvollen Anwendungen
Dieses Maß an Präzision senkt den Chemikalienverbrauch und verbessert gleichzeitig die Wiederholbarkeit des Prozesses.

Chemische Verträglichkeit
Unterschiedliche Chemikalien erfordern unterschiedliche Werkstoffe.

Beispiele hierfür sind:

Flusssäure (HF)

PFA
PTFE
PVDF
Schwefelsäure

Quarz
PTFE
PFA
Wasserstoffperoxid

Hochreines PFA
PVDF
Fotolack-Lösungsmittel

Edelstahl
Fluorpolymer-Schläuche
Die Materialverträglichkeit verlängert die Lebensdauer des Systems erheblich.

Sicherheitsmerkmale
Der Umgang mit Chemikalien in Halbleiterfabriken umfasst korrosive, toxische, oxidierende und brennbare Flüssigkeiten.

Moderne CDU-Systeme verfügen über mehrere Schutzmechanismen.

Dazu gehören:

Leckagesensoren
Notabschaltung (ESD)
Automatische Ventilabsperrung
Überlaufschutz
Druckentlastungsvorrichtungen
Sekundäre Auffangvorrichtungen
Anschlüsse für die Abluftentlüftung
Integration in die Brandmeldeanlage
Diese Funktionen schützen Personal, Anlagen und Reinraumumgebungen.

Anwendungen in der Halbleiterfertigung
Chemikalien-Dosieranlagen finden in der gesamten Halbleiterproduktion breite Anwendung.

Zu den typischen Anwendungen gehören:

Waferreinigung
Förderung von:

SC-1-Chemikalien
SC-2-Chemikalien
Verdünntes HF
DI-Wasser-Mischungen
Nassätzung
Präzise Dosierung von:

Flusssäure
Salpetersäure
Salzsäure
Gepufferte Oxidätzmittel (BOE)
Fotolithografie
Zuführung von:

Fotolacken
Entwicklern
Kantenentfernern
Lösungsmitteln
CMP-Prozess
Zuführung von:

CMP-Slurry
Oxidationsmittel
Reinigungschemikalien
Eine stabile Slurry-Zufuhr wirkt sich direkt auf die Planarität der Wafer aus.

Fortschrittliche Verpackung
CDUs liefern Chemikalien, die in folgenden Bereichen eingesetzt werden:

Bumping
Redistribution Layer (RDL)
Wafer-Level-Verpackung
TSV-Verarbeitung
Vorteile automatisierter CDU-Systeme
Der Ersatz der manuellen Chemikalienhandhabung durch automatisierte CDU-Systeme bietet zahlreiche Vorteile.

Verbesserte Produktausbeute
Eine stabile Chemikalienzufuhr minimiert Prozessschwankungen und erhöht die Waferausbeute.

Verbesserte Chemikalienreinheit
Vollständig geschlossene Systeme reduzieren die Kontamination durch Luftpartikel.

Geringere Betriebskosten
Die Automatisierung senkt den Personalaufwand und reduziert gleichzeitig den Chemikalienabfall.

Erhöhte Anlagenverfügbarkeit
Die kontinuierliche Überwachung ermöglicht eine vorausschauende Wartung, bevor Ausfälle auftreten.

Höhere Produktionseffizienz
Der automatische Chemikalienwechsel verhindert Produktionsunterbrechungen während des Nachfüllvorgangs.

Besserer Umweltschutz
Leckagevermeidung und optimierte Chemikalienausnutzung reduzieren das Aufkommen gefährlicher Abfälle.

Zukünftige Trends in der CDU-Technologie
Die Halbleiterindustrie setzt zunehmend auf intelligente Fertigung.

Zukünftige Chemikalien-Dosieranlagen entwickeln sich in folgende Richtungen:

Integration in Industrie 4.0
Echtzeitkommunikation mit Fabrikmanagementsystemen ermöglicht eine vorausschauende Produktionsplanung und Ferndiagnose.

KI-basierte vorausschauende Wartung
Künstliche Intelligenz analysiert Pumpenleistung, Druckverläufe und Sensordaten, um Komponentenausfälle vorherzusagen, bevor sie auftreten.

Digital-Twin-Technologie
Virtuelle CDU-Modelle simulieren die Systemleistung, optimieren Wartungspläne und verkürzen die Inbetriebnahmezeit.

IoT-Konnektivität
Cloud-vernetzte CDU-Systeme ermöglichen Fernüberwachung, Leistungsanalysen und eine zentralisierte Verwaltung über mehrere Fertigungsstätten hinweg.

Energieeffizienter Betrieb
Pumpen mit variabler Drehzahl, intelligente Druckregelung und optimierte Durchflusssteuerung senken den Energieverbrauch bei gleichbleibender Prozessstabilität.

Modularer Aufbau
Standardisierte modulare Plattformen vereinfachen Installation, Erweiterung und Wartung und senken so die Gesamtbetriebskosten.

Auswahl des richtigen Anbieters für Chemikalien-Dosieranlagen
Die Wahl des geeigneten CDU-Anbieters ist entscheidend für den langfristigen Erfolg in der Fertigung.

Zu den wichtigsten Bewertungskriterien gehören:

Erfahrung mit Chemikalienzufuhrsystemen für die Halbleiterindustrie
Fähigkeit zur Herstellung hochreiner Produkte
Einhaltung von SEMI- und Reinraumstandards
Maßgeschneiderte Engineering-Lösungen und OEM-Unterstützung
Fundiertes Fachwissen in den Bereichen SPS und Automatisierung
Umfassendes Sicherheitskonzept
Weltweiter technischer Support
Zuverlässiger Kundendienst
Verfügbarkeit von Validierungs- und Werksabnahmeprüfungen (FAT)
Ein vertrauenswürdiger Anbieter sollte zudem eine vollständige Systemintegration bereitstellen, einschließlich Chemikalienschränken, Lagertanks, Filtermodulen, Verteilungsrohrleitungen, Überwachungssoftware und Inbetriebnahmedienstleistungen.

Druckregler vs. Überdruckventil
Druckregler vs. Überdruckventil
Fazit
Da sich die Halbleiterfertigung immer weiter in Richtung fortschrittlicherer Technologieknoten entwickelt, wächst die Nachfrage nach saubereren, sichereren und intelligenteren Chemikalienzufuhrsystemen stetig. Die Chemikalienzufuhreinheit (CDU) ist zu einem unverzichtbaren Bestandteil moderner Halbleiterfertigungsanlagen geworden, da sie den Transfer hochreiner Chemikalien, eine präzise Dosierung, die Kontaminationskontrolle und ein automatisiertes Prozessmanagement gewährleistet.

Ausgestattet mit fortschrittlicher Filtration, intelligenter SPS-Steuerung, hochpräziser Durchflussregelung, Echtzeitüberwachung und umfassenden Sicherheitsvorkehrungen helfen moderne CDU-Systeme Halbleiterherstellern dabei, höhere Wafer-Ausbeuten, niedrigere Betriebskosten, eine verbesserte Produktionseffizienz und eine bessere Einhaltung von Umweltvorschriften zu erreichen. Die Investition in eine leistungsstarke Chemikalienverteilungsanlage ist daher ein entscheidender Schritt zum Aufbau zuverlässiger, zukunftsfähiger Halbleiterfertigungsanlagen, die den immer anspruchsvolleren Anforderungen der Mikroelektronik der nächsten Generation gerecht werden.
