SiH₄-Gasverteiler: Aufbau, Anwendungen und Sicherheitsaspekte

In der Halbleiterfertigung und der Verarbeitung fortschrittlicher Werkstoffe spielt Silan (SiH₄) eine zentrale Rolle als Vorläufergas für die Abscheidung von Schichten auf Siliziumbasis. SiH₄, ein farbloses, pyrophores Gas mit charakteristischem Geruch, ist hochreaktiv und brennbar, weshalb der Umgang damit ein kritischer Aspekt des industriellen Betriebs ist. Ein SiH₄-Gasverteiler dient als zentrales Verteilungssystem, das eine sichere, effiziente und kontrollierte Zufuhr dieses Gases von den Speicherszylindern zu den Prozessanlagen gewährleistet. Dieser Fachartikel befasst sich eingehend mit den Feinheiten von SiH₄-Gasverteilern und beleuchtet deren Konstruktionsprinzipien, Schlüsselkomponenten, Funktionsweise, Anwendungsbereiche sowie wesentliche Sicherheitsvorschriften. Durch das Verständnis dieser Systeme können Ingenieure und Techniker die Leistung optimieren und gleichzeitig die mit dem Umgang mit gefährlichen Gasen verbundenen Risiken minimieren.

Die Bedeutung eines gut konstruierten SiH₄-Gasverteilers kann gar nicht hoch genug eingeschätzt werden. In hochreinen Umgebungen wie Reinräumen, in denen bereits winzige Verunreinigungen die Produktausbeute beeinträchtigen können, fungiert der Verteiler als Schnittstelle für den Gasstrom. Er reguliert den Druck, filtert Verunreinigungen heraus und sorgt durch Redundanz für die Vermeidung von Betriebsausfällen. Da die Industrie in der Elektronik immer kleinere Strukturen im Nanobereich anstrebt, ist die Nachfrage nach präzisen SiH₄-Zufuhrsystemen stark gestiegen, was Innovationen in der Verteilertechnologie vorantreibt.

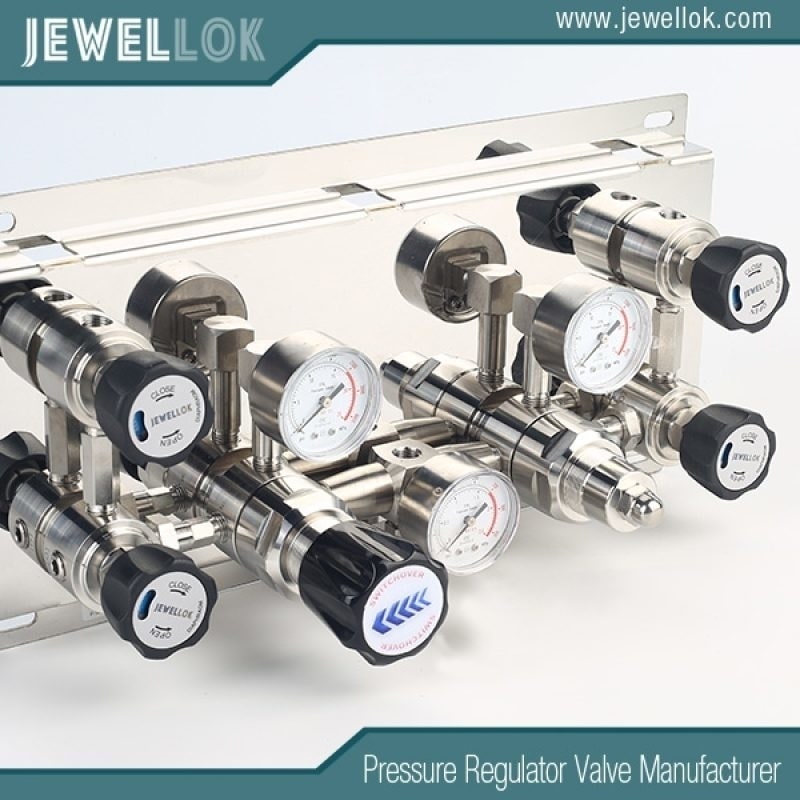

Verteilersystem für Spezialgase mit automatischer Gasflaschenumschaltung
Verteilersystem für Spezialgase mit automatischer Gasflaschenumschaltung
Konstruktionsprinzipien von SiH₄-Gasverteilern

Die Konstruktion eines SiH₄-Gasverteilers beginnt mit der Materialauswahl, um der korrosiven und reaktiven Natur des Gases standzuhalten. In der Regel werden Verteiler aus hochwertigem Edelstahl, wie beispielsweise 316L, gefertigt, der eine ausgezeichnete Korrosionsbeständigkeit bietet und ein extrem hohes Reinheitsniveau gewährleistet. Das Elektropolieren der Innenflächen reduziert die Partikelbildung und verbessert die Reinheit – entscheidend für Halbleiteranwendungen, bei denen die Reinheit 99,9999 % übersteigt.

Eine Standardkonfiguration eines SiH₄-Gasverteilers umfasst mehrere Einlassanschlüsse zum Anschluss von Gasflaschen, was einen nahtlosen Wechsel zwischen den Quellen ermöglicht. Bei dieser Anordnung kommen häufig automatische Umschaltsysteme zum Einsatz, die einen niedrigen Druck in einer Gasflasche erkennen und auf eine Reserveflasche umschalten, ohne den Durchfluss zu unterbrechen. Druckregler aus mit SiH₄ kompatiblen Werkstoffen halten den Druck nachgeschalteten Komponenten innerhalb enger Toleranzen, in der Regel zwischen 0,5 und 5 bar, je nach Prozessanforderungen.

Die Durchflussregelung erfolgt über in den Verteiler integrierte Massendurchflussregler (MFCs). Diese Geräte nutzen thermische oder druckbasierte Sensoren, um die Gasdurchflussraten präzise zu messen und anzupassen, oft bis auf Milliliter pro Minute genau. Da sich SiH₄ bei erhöhten Temperaturen zersetzt, sind die Verteiler mit Kühlelementen oder einer Isolierung ausgestattet, um vorzeitige Reaktionen zu verhindern. Darüber hinaus sind Spülleitungen mit Inertgasen wie Stickstoff unerlässlich, um das System während des Flaschenwechsels zu evakuieren, wodurch der Kontakt mit Luft minimiert und das Entzündungsrisiko verringert wird.

Modulare Konstruktionen haben sich durchgesetzt und ermöglichen eine Skalierbarkeit. Ein einfacher Verteiler kann zwei Flaschen versorgen, während fortschrittliche Systeme Dutzende von Flaschen verwalten können, die aus Platzgründen auf mehrere Panels verteilt sind. In der Konstruktionsphase werden häufig CFD-Simulationen (Computational Fluid Dynamics) eingesetzt, um die Gaswege zu optimieren und so eine gleichmäßige Verteilung sowie minimale Totvolumina zu gewährleisten, in denen das Gas stagnieren und sich zersetzen könnte.

Wichtige Komponenten und Funktionsweise

Das Herzstück eines SiH₄-Gasverteilers bilden mehrere kritische Komponenten, die zusammenwirken. Für die Flaschenanschlüsse werden SiH₄-spezifische CGA-Anschlüsse (Compressed Gas Association) wie beispielsweise CGA 350 verwendet, um leckagefreie Abdichtungen zu gewährleisten. Absperrventile, die häufig pneumatisch betätigt werden, ermöglichen eine abschnittsweise Abschaltung während der Wartung.

Filter und Reinigungsanlagen sind unverzichtbar, um Partikel und Spurenverunreinigungen zu entfernen. Verbrauchsort-Reinigungsanlagen, die Gettermaterialien einsetzen, können Reinheitsgrade im Sub-ppb-Bereich (parts per billion) für Feuchtigkeit und Sauerstoff erreichen, die der Stabilität von SiH₄ abträglich sind. Druckwandler und Manometer ermöglichen eine Echtzeitüberwachung und leiten die Daten zur automatisierten Steuerung an speicherprogrammierbare Steuerungen (SPS) weiter.

Das Steuerungssystem des Verteilers ist häufig in eine SCADA-Software (Supervisory Control and Data Acquisition) integriert, was eine Fernüberwachung und Alarmierung bei Anomalien wie Druckabfällen oder Leckagen ermöglicht. In explosionsgefährdeten Umgebungen werden elektrische Komponenten in explosionsgeschützten Gehäusen untergebracht, um die ATEX- oder NEC-Normen zu erfüllen.

Funktional arbeitet der Verteiler in folgenden Phasen: Zufuhr, Regelung, Verteilung und Abführung. Während der Zufuhr strömt das Gas unter hohem Druck (bis zu 150 bar) aus den Gasflaschen ein. Durch die Regulierung wird der Druck auf ein nutzbares Niveau gesenkt, während die Verteilung das Gas über Edelstahlrohre an mehrere Endpunkte leitet. Abgassysteme, einschließlich Gaswäscher, neutralisieren das abgelassene SiH₄, um eine Freisetzung in die Umwelt zu verhindern.

Anwendungen in der Industrie

SiH₄-Gasverteiler finden in der Halbleiterindustrie breite Anwendung bei Prozessen der chemischen Gasphasenabscheidung (CVD). Bei der plasmaunterstützten CVD (PECVD) wird SiH₄ zersetzt, um Siliziumdioxid- oder Siliziumnitridschichten in integrierten Schaltkreisen zu bilden. Die Verteiler gewährleisten eine gleichmäßige Gaszufuhr, was sich direkt auf die Gleichmäßigkeit der Schichten und die Leistung der Bauelemente auswirkt.

Über den Halbleiterbereich hinaus wird SiH₄ in der Photovoltaik-Fertigung für Solarzellen aus amorphem Silizium eingesetzt. Hier unterstützen die Verteiler großformatige Abscheidungskammern, in denen die Durchflussraten mehrere Liter pro Minute übersteigen können. Bei der Herstellung von Flachbildschirmen erleichtern SiH₄-Verteiler die Herstellung von Dünnschichttransistoren.

Zu den aufkommenden Anwendungen zählen die Nanotechnologie und die Hochleistungskeramik, wo SiH₄ als Siliziumquelle für Nanodrähte oder Beschichtungen dient. In Forschungslabors ermöglichen kompakte Verteiler präzise Experimente in der Materialwissenschaft. Auch die Automobilbranche profitiert indirekt davon, da aus SiH₄ gewonnene Materialien die Sensortechnologie verbessern.

Bei all diesen Anwendungen ist die Zuverlässigkeit des Verteilers von größter Bedeutung. Ausfallzeiten in einer Fertigungsanlage können Millionen kosten, daher sind redundante Konstruktionen mit im laufenden Betrieb austauschbaren Komponenten Standard. Die Integration nach den Prinzipien von Industrie 4.0 ermöglicht eine vorausschauende Wartung, bei der mithilfe von KI auf der Grundlage von Nutzungsdaten Komponentenausfälle vorhergesagt werden.

Sicherheitsprotokolle und Wartung

Der Umgang mit SiH₄ erfordert aufgrund seiner pyrophoren Eigenschaften strenge Sicherheitsmaßnahmen – es entzündet sich an der Luft spontan bei Konzentrationen über 1,4 %. SiH₄-Gasverteiler verfügen über mehrere Sicherheitsebenen, angefangen bei Leckageerkennungssystemen mit Infrarotsensoren oder Massenspektrometern zur Erkennung geringster Leckagen.

Notabschaltventile (ESVs) werden bei Erkennung von Gefahren aktiviert und schotten den Verteiler ab. Belüftungssysteme halten in den Gehäusen einen Unterdruck aufrecht, um eventuelle Freisetzungen einzudämmen. Für das Bedienpersonal sind Vorschriften zur persönlichen Schutzausrüstung (PSA), einschließlich umluftunabhängiger Atemschutzgeräte, verbindlich vorgeschrieben.

Die Wartung von SiH₄-Gasverteilern erfolgt nach einem strengen Zeitplan. Bei täglichen Sichtprüfungen wird auf Leckagen oder Korrosion geprüft, während wöchentliche Kalibrierungen die Genauigkeit der MFCs überprüfen. Jährliche Generalüberholungen umfassen die Demontage, die Reinigung mit inerten Lösungsmitteln und den Austausch von Dichtungen. Eine Helium-Dichtheitsprüfung gewährleistet die Dichtheit nach der Wartung.

Schulungen sind von entscheidender Bedeutung; das Personal muss die Gefahren von SiH₄ verstehen, einschließlich seines Potenzials zur Bildung explosiver Gemische. Die Einhaltung von Normen wie SEMI S2 für die Sicherheit von Halbleiteranlagen dient als Leitfaden für den Betrieb der Verteiler.

Zu den Umweltaspekten gehört die ordnungsgemäße Entsorgung von leeren Flaschen und Abwässern aus den Gaswäschern. Recyclingprogramme für SiH₄-Flaschen reduzieren den Abfall und stehen im Einklang mit Nachhaltigkeitszielen.

Einsatz eines Druckreglers für ultrahochreines Gas
Einsatz eines Druckreglers für ultrahochreines Gas
Herausforderungen und Zukunftstrends

Trotz der Fortschritte bestehen weiterhin Herausforderungen in der SiH₄-Gasverteilertechnologie. Die Miniaturisierung erfordert noch höhere Reinheit und Präzision, was die Grenzen der derzeit verfügbaren Materialien ausreizt. Der Kostendruck in wettbewerbsintensiven Märkten erfordert einen Ausgleich zwischen technischer Raffinesse und Erschwinglichkeit.

Zukünftige Trends deuten auf intelligente Verteiler mit IoT-Integration für Echtzeitanalysen hin. Fortschritte im 3D-Druck könnten maßgeschneiderte Verteilergeometrien ermöglichen und so die Vorlaufzeiten verkürzen. Es könnten zwar alternative Gase oder Vorläuferstoffe aufkommen, doch die etablierte Rolle von SiH₄ gewährleistet, dass sich die Verteiler entsprechend weiterentwickeln werden.

Zusammenfassend lässt sich sagen, dass der SiH₄-Gasverteiler einen Eckpfeiler der sicheren und effizienten Gashandhabung in Hightech-Branchen darstellt. Sein Design, seine Komponenten und seine Sicherheitsmerkmale unterstreichen die Kombination aus technischer Kompetenz und Risikomanagement, die im Umgang mit Gefahrstoffen erforderlich ist. Mit dem technologischen Fortschritt werden sich diese Systeme weiter anpassen und Innovationen unterstützen, die die moderne Elektronik und darüber hinaus vorantreiben.
