Was ist ein VMB-Ventilverteilerkasten?

Was ist ein VMB-Ventilverteilerkasten?

In modernen Industrieprozessen ist die effiziente und sichere Verteilung von Gasen und Flüssigkeiten von höchster Bedeutung. Eine Schlüsselkomponente hierfür ist der Ventilverteilerkasten (VMB). Ein VMB ist eine geschlossene Einheit, die mehrere Ventile in einem einzigen Verteilersystem integriert und so die kontrollierte Verteilung von Fluiden von einer zentralen Quelle zu verschiedenen Endpunkten ermöglicht. Diese Technologie findet breite Anwendung in sicherheitskritischen Umgebungen, in denen Präzision, Sicherheit und Zuverlässigkeit unerlässlich sind. Ob beim Umgang mit gefährlichen Gasen in der Halbleiterfertigung oder bei der Verteilung von Chemikalien in der pharmazeutischen Produktion – der VMB bildet die Grundlage für reibungslose Abläufe. Dieser Artikel beleuchtet die technischen Aspekte von VMBs und geht auf deren Definition, Komponenten, Funktionsweise, Anwendungen, Vorteile, Typen und Wartungsaspekte ein.

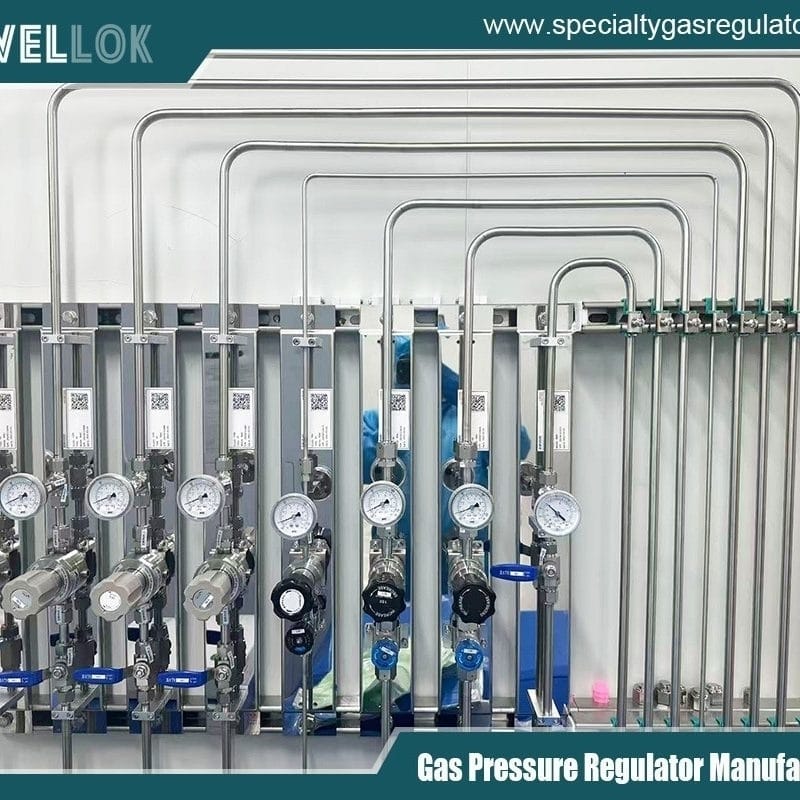

Hersteller von VMB-Ventilverteilerkästen in China
Definition und Zweck

Im Kern ist ein Ventilverteilerkasten (VMB ) ein kompaktes, schützendes Gehäuse, das einen Verteiler – ein System aus miteinander verbundenen Rohren oder Kanälen – beherbergt, der Flüssigkeiten durch mehrere Ventile leitet. Der Begriff „Kasten“ bezeichnet das robuste Gehäuse, das das System umschließt, es vor Umwelteinflüssen schützt und einen sicheren, übersichtlichen Arbeitsbereich bietet. VMBs sind so konstruiert, dass sie eine einzelne Zuleitung in mehrere Zweige aufteilen und so die gleichzeitige Versorgung von Werkzeugen, Geräten oder Prozessen ermöglichen, ohne den Gesamtsystemfluss zu unterbrechen.

Der Hauptzweck eines VMB (Vessel Controlled Block) besteht darin, die Sicherheit und Effizienz beim Umgang mit Flüssigkeiten zu erhöhen. Durch die Zentralisierung von Kontrollpunkten minimiert es das Risiko von Leckagen, Kreuzkontaminationen und der Exposition gegenüber Gefahrstoffen. Beispielsweise verfügt das VMB in Situationen mit giftigen oder brennbaren Gasen über Funktionen wie Notabschaltmechanismen, um Unfälle zu verhindern. Dies macht es unverzichtbar in Branchen, die strengen regulatorischen Standards unterliegen, wie beispielsweise den OSHA- oder ISO-Zertifizierungen.



Schlüsselkomponenten

Ein typisches VMB (Ventil- und Membranventilsystem) besteht aus mehreren miteinander verbundenen Elementen, die jeweils zu seiner Gesamtfunktionalität beitragen. Das Ventil selbst bildet das Rückgrat und wird häufig aus hochreinen Materialien wie Edelstahl, PVDF oder Polypropylen gefertigt, um Korrosion zu widerstehen und die Integrität des Fluids zu gewährleisten. Ventile sind das Herzstück des Systems. Dazu gehören Absperrventile für einzelne Abzweige, pneumatische oder manuelle Stellantriebe zur Steuerung sowie Notabsperrventile (ESOs), die bei Störungen aktiviert werden.

Druckregler sind integraler Bestandteil der Anlage und reduzieren den Druck einströmender Hochdruckflüssigkeiten auf sichere Betriebsniveaus. Überwachungsgeräte wie Manometer, Messumformer und Massendurchflussmesser liefern Echtzeitdaten zu Druck, Durchflussrate und Temperatur. Sensoren, die häufig mit speicherprogrammierbaren Steuerungen (SPS) verbunden sind, sorgen für erhöhte Sicherheit, indem sie Überfluss, hohen Druck oder Leckagen erkennen und so die Reaktion auf Störungen automatisieren. Das Gehäuse verfügt über Flügeltüren für einfachen Zugang, Entlüftungsöffnungen und optionale Heizungen für Gase mit niedrigem Dampfdruck. Doppelte Dichtungsanschlüsse in den Wänden verhindern das Auslaufen von Flüssigkeiten, während Zubehör wie Brandmelder oder Warnsysteme für giftige Gase zusätzlichen Schutz bieten.

Bei flüssigkeitsorientierten VMBs liegt der Schwerpunkt der Komponenten auf chemischer Beständigkeit; optional sind FM-zertifizierte, schwer entflammbare Materialien erhältlich. Gasorientierte Konstruktionen priorisieren Reinstgasqualität (UHP), um Verunreinigungen durch Partikel zu vermeiden.



So funktioniert ein VMB

Das Funktionsprinzip eines VMB (Vakuum-Massenverteilers) basiert auf der Verteilung und Steuerung von Flüssigkeiten. Die Flüssigkeit gelangt über einen Einlass von einer Quelle in den Verteiler. Von dort verteilt sie sich über einzelne Leitungsbündel – vorkonfektionierte Leitungen mit Ventilen und Reglern – zu mehreren Auslässen. Dank Entlüftungs- und Spülfunktionen, die Restflüssigkeiten sicher abführen, können Bediener einzelne Leitungsbündel für Wartungsarbeiten isolieren, ohne das Gesamtsystem anzuhalten.

In halb- oder vollautomatischen Konfigurationen überwachen SPSen kontinuierlich die Parameter. Erkennt ein Sensor ein Problem, beispielsweise einen Drucküberschreitungswert (z. B. 100 psi), schließen die ESO-Ventile automatisch und lösen Alarme aus. Die Spülung erfolgt durch Einleiten von Inertgasen wie Stickstoff, um die Leitungen zu spülen und so einen sicheren Komponentenaustausch zu gewährleisten. Die Durchflussmengen, die je nach Anwendung typischerweise zwischen 0 und 700 Normlitern pro Minute (slpm) liegen, werden präzise an die Anforderungen der nachgelagerten Prozesse angepasst.

Bei flüssigen Chemikalien ist das Verfahren ähnlich, der Fokus liegt jedoch auf der Vermeidung von Tropfen und Verschüttungen. Leckagen werden über Abflussanschlüsse in Auffangsysteme geleitet. Insgesamt ermöglicht das modulare Design des VMB eine Skalierbarkeit von 2 bis 20 Abzweigungen und passt sich so unterschiedlichen Betriebsanforderungen an.



Arten von VMBs

VMBs sind in verschiedenen Ausführungen erhältlich, um unterschiedlichen Anforderungen gerecht zu werden. Manuelle VMBs sind einfach aufgebaut und nutzen handbetätigte Ventile, um in Umgebungen mit geringem Risiko Einfachheit und Kosteneffizienz zu gewährleisten. Halbautomatische Versionen verfügen über pneumatische Aktuatoren und einfache Steuerungen für schnellere Reaktionszeiten und eignen sich ideal für Umgebungen mit mittlerem Gefahrenpotenzial.

Vollautomatische VMBs zeichnen sich durch fortschrittliche SPS-Integration, Fernüberwachung und ausfallsichere Redundanz aus und eignen sich daher für Anwendungen mit hohen Reinheitsgraden oder in Gefahrstoffen. Einzelstab-Baugruppen sind gehäuselos und dienen als einfache Verteilerpunkte, während Mehrfachstab-Boxen (z. B. 4- oder 8-Stab) komplexe Konfigurationen ermöglichen.

Kundenspezifische VMBs werden für bestimmte Fluide – Gase wie Silan oder Flüssigkeiten wie Säuren – entwickelt und mit entsprechend optimierten Materialien und Eigenschaften ausgestattet. Beispielsweise werden für Reinräume geeignete Ausführungen nach Reinraumklasse 100/1000 gefertigt, um die Partikelbildung zu minimieren.



Anwendungen in allen Branchen

Die Vielseitigkeit von VMBs erstreckt sich auf zahlreiche Branchen. In der Halbleiterindustrie verteilen sie Spezialgase wie Stickstofftrifluorid für Ätzprozesse und gewährleisten so eine kontaminationsfreie Zufuhr in den Halbleiterfabriken. Pharmazeutische und biopharmazeutische Unternehmen nutzen VMBs für die sterile Handhabung von Chemikalien gemäß GMP-Standards.

In der Luft- und Raumfahrt sowie in staatlichen Forschungslaboren werden sie zur Treibstoff- und Kraftstoffverteilung eingesetzt, während die Solarzellenproduktion auf VMBs zur Gaszufuhr in der Photovoltaik-Produktion angewiesen ist. In der Medizintechnik dienen sie der sicheren Handhabung von Sauerstoff oder Narkosegasen. Universitäten mit groß angelegten Experimenten profitieren von ihrer Modularität, und chemische Verarbeitungsanlagen nutzen flüssige VMBs für Säuren, Basen oder Lösungsmittel.

In allen Fällen reduzieren VMBs die Komplexität der Infrastruktur, indem sie Verteilpunkte zusammenfassen und so Platz in überfüllten Einrichtungen sparen.



Vorteile und Nutzen

Die Einführung von VMBs bietet zahlreiche technische und betriebliche Vorteile. Sicherheit steht an erster Stelle: Geschlossene Bauweisen und automatische Abschaltungen minimieren Risiken und können die Unfallrate in Gefahrenbereichen um bis zu 50 % senken. Effizienzgewinne ergeben sich aus minimierten Ausfallzeiten – die Zweigisolierung ermöglicht Wartungsarbeiten ohne vollständige Abschaltungen und steigert so die Produktivität.

Die Platzersparnis ist erheblich; ein einzelnes VMB ersetzt mehrere isolierte Ventile und optimiert so die Stellfläche in Reinräumen. Die Kosteneffizienz ergibt sich aus geringeren Installationskosten und reduziertem Materialverbrauch. Die vielseitigen Anpassungsmöglichkeiten gewährleisten die Kompatibilität mit verschiedenen Medien, Drücken (bis zu 3000 psi) und Temperaturen (-40 °C bis 150 °C).

Darüber hinaus verbessern VMBs die Systemzuverlässigkeit durch dichtheitsgeprüfte Baugruppen und Zertifizierungen, verlängern die Lebensdauer der Geräte und gewährleisten die Einhaltung gesetzlicher Vorschriften.



Designüberlegungen und Installation

Die Auslegung eines VMB erfordert die Beurteilung der Fluidart, der Durchflussanforderungen und der Umgebungsbedingungen. Die Materialauswahl ist entscheidend – Edelstahl für Gase, Thermoplaste für korrosive Medien. Ingenieure müssen Druckverluste berechnen und Redundanzen für kritische Anwendungen einplanen.

Die Installation erfolgt üblicherweise in gut belüfteten Bereichen mit sicherer Montage und Anschluss an die Versorgungsleitungen. Für die elektrische Integration der Steuerung ist eine Erdung erforderlich, um statische Aufladung zu verhindern. Nach der Installation wird die Dichtheit durch eine Helium-Dichtheitsprüfung sichergestellt.



Wartung und Best Practices

Regelmäßige Wartung gewährleistet eine lange Lebensdauer. Sichtprüfungen dienen der Erkennung von Korrosion und Leckagen, Funktionstests überprüfen die Ventilfunktion. Bei Wartungsarbeiten sind die Spülprotokolle einzuhalten. Sensoren und SPS-Steuerungen müssen jährlich kalibriert und die Gehäuse gereinigt werden, um die Reinheit zu gewährleisten.

Zu den bewährten Verfahren gehören die Schulung der Bediener in Notfallmaßnahmen und die Integration von VMBs in anlagenweite Überwachungssysteme zur vorausschauenden Wartung.




Hersteller von VMB-Ventilverteilerkästen in China
Fazit

Die Ventilverteilerbox (VMB) stellt einen Meilenstein in der Fluidverteilungstechnologie dar und vereint Sicherheit, Effizienz und Anpassungsfähigkeit. Dank ihrer robusten Komponenten und vielfältigen Einsatzmöglichkeiten begegnet die VMB den Herausforderungen des modernen industriellen Fluidmanagements. Im Zuge der zunehmenden Automatisierung und Nachhaltigkeit in der Industrie werden VMBs auch weiterhin eine entscheidende Rolle spielen und präzise Steuerung bei minimalen Risiken gewährleisten. Das Verständnis und die Implementierung von VMBs können die Betriebsleistung deutlich steigern und machen sie somit zu einem unverzichtbaren Werkzeug für Ingenieure und Anlagenmanager.
