Wie funktioniert ein UHP 316L Edelstahl-Membranventil?

In den präzisionsgetriebenen Bereichen der Halbleiterfertigung, Biotechnologie, pharmazeutischen Produktion und fortgeschrittenen wissenschaftlichen Forschung sind die Kontrolle und Reinheit von Prozessflüssigkeiten unerlässlich. Schon kleinste mikroskopische Verunreinigungen oder unerkannte Wechselwirkungen zwischen einer Flüssigkeit und ihrem Behälter können zu katastrophalen Produktionsausfällen, Gefährdung der Arzneimittelsicherheit oder ungültigen experimentellen Daten führen. Im Zentrum des Schutzes dieser hochsensiblen Prozesse steht eine entscheidende Komponente: das Membranventil aus ultrahochreinem (UHP) Edelstahl 316L . Dieses Ventil ist nicht einfach nur ein Rohrverbindungsstück; es ist ein präzise konstruiertes Bauteil, das für absolute Isolation, Reinheit und Kontrolle entwickelt wurde. Dieser Artikel erläutert die Prinzipien, die Mechanik und die Materialien, die die Funktionsweise dieses essenziellen Ventils bestimmen.

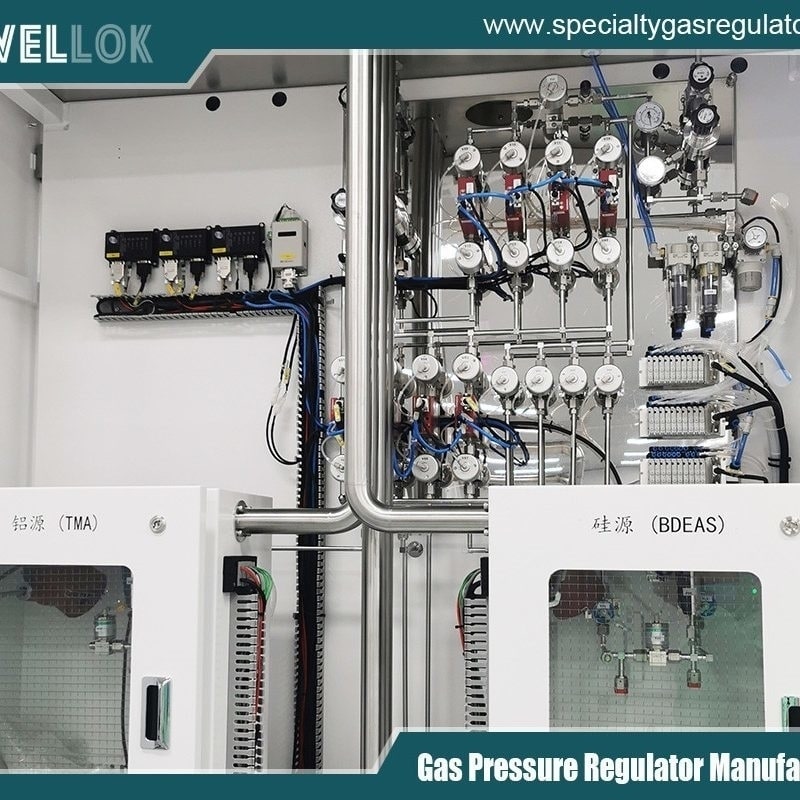

Hersteller von Gasflaschen-Umschaltverteilern

Die Grundlage: Verständnis der Anforderungen an ultrahohe Reinheit (UHP).
Bevor man das Ventil selbst untersucht, muss man die Umgebung verstehen, in der es eingesetzt wird. UHP-Systeme fördern Gase und Flüssigkeiten (wie deionisiertes Wasser, hochreine Säuren, Lösungsmittel und Prozessgase für die Halbleiterindustrie), deren Schadstoffkonzentrationen in Teilen pro Milliarde (ppb) oder sogar Teilen pro Billion (ppt) gemessen werden. Zu den Schadstoffen gehören:

Partikel: Mikroskopische metallische oder organische Partikel.
Metallionen: Ausgewaschen von benetzten Oberflächen.
Feuchtigkeit und Sauerstoff: In Gassystemen.
Biologisches Wachstum: In pharmazeutischen Wassersystemen.
Ausgasung: Von Innenflächen werden flüchtige Verbindungen freigesetzt.
Ein UHP-Ventil muss daher zwei Hauptziele erfüllen: keine Kontamination und keine Flüssigkeitsretention im Totraum. Seine Konstruktion, sein Material und seine Funktionsweise sind vollständig auf diese Ziele ausgerichtet.

Kernkomponenten und Materialwahl: Warum Edelstahl 316L?
Ein UHP-Membranventil aus Edelstahl 316L zeichnet sich durch seine minimalistische, kontaminationsresistente Konstruktion aus:

Karosserie & Motorhaube: Gefertigt aus Edelstahl 316L. Das „L“ steht für eine kohlenstoffarme Variante (<0.03 % Kohlenstoff), die von entscheidender Bedeutung ist. Bei herkömmlichem Edelstahl 316 können sich beim Schweißen Chromcarbide an den Korngrenzen bilden, was zu einer erhöhten Korrosionsanfälligkeit führt. 316L verhindert dies und gewährleistet so eine hervorragende Korrosionsbeständigkeit gegenüber aggressiven Chemikalien und hochreinem Wasser. Die Innenfläche wird einem sorgfältigen Elektropolieren unterzogen. Dabei wird die fehlerhafte, Verunreinigungen anziehende oberste Metallschicht entfernt, wodurch eine glatte, passive Oxidschicht entsteht, die die Partikelanhaftung minimiert und die Reinigungsfähigkeit verbessert.
Das Zwerchfell: Dies ist das Herzstück des Isolationsmechanismus. Es handelt sich um eine flexible, elastische oder Kunststoffmembran (häufig aus PTFE (Teflon), PTFE-verkapselten Elastomeren oder Perfluorelastomeren wie FFKM), die zwischen Gehäuse und Deckel eingespannt ist. Die Membran ist die einzige Komponente, die das Prozessfluid vom Betätigungsmechanismus trennt.
Aktor: Dies kann manuell (über ein Handrad oder einen Kolben), pneumatisch oder elektrisch erfolgen. Es übt Kraft auf einen Kompressor (oder eine Spindel) aus, der wiederum auf die Membran drückt.
Wehr oder Sitz: Ein erhabenes, glattes Profil, das in den Körper integriert ist und über das sich die Membran biegt, um eine Abdichtung zu erzeugen.
Die Wahl von 316L gewährleistet die erforderliche Festigkeit, Korrosionsbeständigkeit und Oberflächengüte. Das Membranmaterial wird anhand der chemischen Beständigkeit gegenüber dem Fluid und der Temperaturanforderungen ausgewählt, wobei PTFE aufgrund seiner Inertheit als Goldstandard gilt.

Das Funktionsprinzip: Eine Meisterklasse in Isolation
Die Funktionsweise eines Membranventils ist elegant einfach und grundlegend anders als die anderer Ventiltypen wie Kugel-, Schieber- oder Absperrventile. Seine Funktion lässt sich in zwei Zustände unterteilen:

Die geschlossene Position:
In der geschlossenen Position ist der Stellantrieb aktiviert. Durch Drehen des Handrads oder Betätigen des pneumatischen Kolbens wird der Kompressor nach unten gedrückt. Dieser Kompressor übt eine direkte, gleichmäßige Kraft auf die Mitte der flexiblen Membran aus. Die Membran wird so weit nach unten gedrückt, bis sie sich eng und vollständig über den Überlauf (eine Erhebung im Ventilkörper) oder den Ventilsitz legt. Dadurch entsteht eine leckagefreie, monolithische Abdichtung, die den Fluiddurchgang vollständig isoliert.
Das charakteristische Merkmal dieses Ventils ist folgendes: Das Prozessmedium kommt ausschließlich mit dem Ventilkörper und der Membran in Kontakt. Es berührt weder den Kompressor, die Spindel, den Stellantrieb noch potenzielle Leckagequellen wie Spindeldichtungen oder Stopfbuchsen. Da keine Welle in den Fluidstrom ragt, entfällt die Hauptursache für flüchtige Emissionen und Verunreinigungen, die bei anderen Ventilkonstruktionen häufig auftreten.

Die offene Position:
Zum Öffnen des Ventils wird der Aktor umgekehrt. Der Kompressor fährt nach oben ein und entlastet so die Membran. Aufgrund ihrer Elastizität und des Systemdrucks von vorgelagerter Leitung springt die Membran in ihre neutrale, gewölbte Position zurück. Durch dieses Zurückfedern entsteht ein ungehinderter Durchfluss mit vollem Ventilquerschnitt. Das Fluid strömt mit minimalen Turbulenzen und – entscheidend – ohne Toträume oder Spalten über das Wehr. Die glatte, elektropolierte Innenfläche und der großzügige Strömungsweg verhindern das Festsetzen von Partikeln und gewährleisten eine vollständige Entleerung (selbstentleerende Konstruktion).

Die „UHP“-Verbesserungen: Mehr als nur Standarddesign
Ein standardmäßiges industrielles Membranventil wird durch mehrere entscheidende Verbesserungen zu einer UHP-Version weiterentwickelt:

Orbitalschweißen: Alle Verbindungen zwischen Gehäuse und Rohr werden mittels automatischem Orbitalschweißen und nicht durch Gewindefittings hergestellt. Dadurch entsteht eine glatte, nahtlose und spaltfreie Verbindung, die ebenso sauber und korrosionsbeständig ist wie das Rohr selbst.
Passivierter und elektropolierter Innenraum: Wie bereits erwähnt, minimiert die elektropolierte Oberfläche aus 316L die Oberfläche und die Anhaftungspunkte für Verunreinigungen.
Design ohne tote Beine: Die Geometrie ist so optimiert, dass die Membran im geschlossenen Zustand bündig mit dem Überlauf abdichtet und somit kein Hohlraum entsteht, in dem sich Flüssigkeit ansammeln kann. Dies ist für Steril-in-Place- (SIP) und Clean-in-Place-Verfahren (CIP) unerlässlich.
Überwachung der Membranintegrität: In kritischen Anwendungen können Doppelmembranen mit Zwischenraum eingesetzt werden. Ein Drucksensor oder eine Leckageerkennungsflüssigkeit in diesem Zwischenraum kann sofort vor einem Ausfall der primären oder sekundären Membran warnen und so eine Kontamination oder einen Verlust von Prozessflüssigkeit verhindern.
Hochzyklische, partikelarme Erzeugung: Alle beweglichen Teile sind so konstruiert, dass Reibung und Verschleiß, die Quellen für Metallpartikel sind, minimiert werden. Die Membran ist auf Hunderttausende von Biegezyklen ausgelegt.

Anwendungsbereiche: Wo diese Ventile unverzichtbar sind
Das einzigartige Funktionsprinzip des UHP-Membranventils macht es zum Ventil der Wahl für:

Halbleiterfertigung: Die Kontrolle von Reinstgasen (wie Stickstoff, Argon, Silan) und Reinstwasser in Waferfertigungsanlagen ist entscheidend. Ein einzelnes Partikel kann einen Mikrochip zerstören.
Pharmazeutik & Biotechnologie: In Wasser-für-Injektionsanlagen (WFI), Fermentationsanlagen, Chromatographieanlagen und Produkttransferlinien, wo Sterilität und Pyrogenfreiheit gesetzlich vorgeschrieben sind.
Essen & Getränke: In hygienischen Produktionslinien, wo Reinigungsfähigkeit und die Vermeidung von Bakterienansiedlungen von entscheidender Bedeutung sind.
Analyse- und Forschungsinstrumente: Gewährleistung eines zuverlässigen, kontaminationsfreien Proben- oder Reagenzienflusses in hochpräzisen Geräten.

Vorteile und Überlegungen
Vorteile:

Absolute Abdichtung und Eindämmung: Die Membran sorgt für eine blasenfreie Abdichtung und ist die ultimative Barriere gegen Leckagen.
Reinheitserhaltung: Durch den Verzicht auf interne Führungen, Spindeln oder Dichtungen im Strömungsweg werden Kontaminationsquellen ausgeschlossen.
Hervorragende Entwässerungsfähigkeit: Ein gleichmäßiger Abflussweg ermöglicht die vollständige Entwässerung und verhindert stehende Zonen.
Korrosionsbeständigkeit: Das Gehäuse besteht aus 316L-Materialien und die Membran aus inertem Material und ist für eine breite Palette aggressiver Flüssigkeiten geeignet.
Wartungsfreundlich: Die Haube kann geöffnet und die Membran ausgetauscht werden, ohne den Ventilkörper aus der Rohrleitung auszubauen, wodurch die Systemausfallzeit minimiert wird.
Wichtige Aspekte:

Druck- und Temperaturgrenzen: Die Membran ist der limitierende Faktor. Betriebsdrücke und -temperaturen werden durch die Festigkeit und chemische Beständigkeit des Membranmaterials begrenzt (z. B. hat PTFE niedrigere Temperaturgrenzen als einige Elastomere).
Druckverlust: Das Wehr kann im Vergleich zu einem Kugelhahn mit vollem Durchgang einen etwas höheren Druckabfall verursachen, wobei UHP-Konstruktionen diesen minimieren.
Lebensdauer des Zwerchfells: Die Membran ist ein Verschleißteil, das zyklischer Ermüdung unterliegt und daher in einen vorbeugenden Wartungsplan aufgenommen werden muss.

Hersteller von Gasflaschen-Umschaltverteilern

Fazit

Das UHP-Membranventil aus Edelstahl 316L basiert auf einem Prinzip eleganter Einfachheit: Eine flexible Membran, betätigt durch einen externen Aktor, dient sowohl als dynamischer Schließmechanismus als auch als undurchlässige Barriere. Seine Genialität liegt nicht in der Komplexität, sondern in seinem kompromisslosen Anspruch auf Isolation. Indem sichergestellt wird, dass das Prozessmedium ausschließlich mit den inerten, glatten Oberflächen des 316L-Gehäuses und einer kompatiblen Membran in Kontakt kommt, erreicht es den heiligen Gral der Fluidhandhabung in kritischen Industrien: perfekte Kontrolle ohne Kontamination. Es ist ein Zeugnis von Ingenieurskunst, bei der jede Materialwahl, jede Oberflächenbearbeitung und jedes geometrische Detail sorgfältig darauf ausgelegt ist, die Integrität des kontrollierten Mediums zu bewahren. Damit ist es ein unverzichtbarer Garant für Reinheit in den Technologien, die unsere moderne Welt prägen.
