Hochreine Spezialgasregler: Ein Auswahlleitfaden für Labor- und Halbleiteranwendungen

Hochreine Spezialgasregler: Ein Auswahlleitfaden für Labor- und Halbleiteranwendungen

In der Präzisionswelt der Laborforschung und Halbleiterfertigung ist die Qualität der Prozessgase absolut entscheidend. Spurenverunreinigungen im ppb- oder sogar ppt-Bereich können empfindliche Experimente ruinieren, die Leistung analytischer Instrumente beeinträchtigen oder zu katastrophalen Produktionsausfällen bei der Chipherstellung führen. Obwohl den Gasen selbst viel Aufmerksamkeit geschenkt wird, ist der Gasregler – das Gerät, das den Druck von der Gasflasche bis zum Verbrauchsort steuert – eine wichtige und oft unterschätzte Komponente für die Aufrechterhaltung der Gasqualität. Ein handelsüblicher Industrieregler kann mehr Verunreinigungen einbringen, als der Gaslieferant mühsam entfernt hat.



Dieser Leitfaden befasst sich mit der Auswahl von hochreinen Spezialgasreglern und bietet Ingenieuren, Forschern und Beschaffungsspezialisten einen Rahmen, um das richtige Gerät für ihre spezifische Anwendung in Labor- und Halbleiterumgebungen auszuwählen.


Hersteller von Gasflaschen-Umschaltverteilern


Teil 1: Die Tragweite der Entscheidung verstehen – Warum Standardregulierungsbehörden scheitern

Die Hauptfunktion eines Druckreglers besteht darin, einen hohen, schwankenden Flaschendruck auf einen stabilen, niedrigeren Lieferdruck zu reduzieren. Dabei kommen interne Komponenten ständig mit dem Gasstrom in Kontakt. Standard-Druckregler sind auf Kosteneffizienz und Langlebigkeit im industriellen Bereich ausgelegt, nicht jedoch für die Handhabung von Reinstgasen. Zu den Ausfallursachen bei Anwendungen mit hochreinen Gasen gehören:

Ausgasung:Durch elastomere Dichtungen (wie Buna-N) und innere Hohlräume können Kohlenwasserstoffe, Wasserdampf und andere flüchtige Stoffe in den Gasstrom freigesetzt werden.
Permeation:Gase, insbesondere Helium und Wasserstoff, können durch Polymermembranen und -dichtungen diffundieren.
Oberflächenadsorption/Desorption:Raue Innenflächen (z. B. gegossene oder bearbeitete Körper) können Feuchtigkeit und Partikel einschließen, die später bei Druck- oder Strömungsänderungen wieder freigesetzt werden.
Metallische Verunreinigungen:Durch Korrosion oder Partikelbildung an internen Federn, Kolben und Ventilen können Metallionen freigesetzt werden, eine tödliche Verunreinigung in Halbleiterprozessen.
Unvollständige Entleerungsfähigkeit:Komplexe interne Kanäle mit Toträumen schließen Gase ein, was das Spülen beim Gaswechsel langsam und ineffizient macht und zu Kreuzkontaminationen führt.




Teil 2: Wichtigste Auswahlkriterien für hochreine Spezialgasregler

Die Auswahl des richtigen Reglers erfordert die Analyse mehrerer miteinander verbundener Spezifikationen.

Reinheitsgrad und Konstruktionsmaterialien
Dies ist die grundlegendste Entscheidung, die in direktem Zusammenhang mit der erforderlichen Gasreinheit steht.

Edelstahl (SS):Die Grundlage für hohe Reinheit.
Typ 316L:Der Industriestandard. Das „L“ steht für niedrigen Kohlenstoffgehalt, wodurch die Karbidausscheidung beim Schweißen minimiert und Korrosionsstellen vermieden werden. Es bietet hervorragende Korrosionsbeständigkeit.
Elektropoliertes (EP) Interieur:Ein entscheidender Prozess. Durch Elektropolieren werden mikroskopische Oberflächenspitzen entfernt, wodurch eine glatte, passive Oxidschicht entsteht, die Adsorptionsstellen reduziert, die Korrosionsbeständigkeit verbessert und die Abwaschbarkeit der Partikel erhöht.
Oberflächenfinish:Gemessen in Ra (mittlere Rauheit). Regler für Halbleiteranwendungen spezifizieren häufig Ra < 10 Mikrozoll. Eine glattere Oberfläche minimiert das Festsetzen von Partikeln.
Membranmaterial:
Metallische Membranen (Edelstahl):Unverzichtbar für höchste Reinheit und korrosive/gefährliche Gase. Sie verhindern Permeation und Ausgasung vollständig. Verwendet in "Membrandichtung" oder „Ganzmetall“-Regler.
Hochreine Elastomere:Für weniger kritische Anwendungen mit hohen Reinheitsanforderungen werden häufig Perfluorelastomere der FDA-Klasse Viton® oder Kalrez® eingesetzt, die geringe Ausgasung und gute chemische Beständigkeit aufweisen. Sie dienen typischerweise als Sekundärdichtungen und nicht als primäre Druckmessmembran.
Dichtungen und Ventilsitze:
Metall auf Metall:Verwendet eine präzisionsgefertigte Ventilschaftspitze (oft 316L), die gegen einen harten Ventilsitz (z. B. PCTFE, Rulon) abdichtet. Bietet eine hohe Lebensdauer und keine Ausgasung.
Elastomer:PCTFE (Kel-F) ist aufgrund seiner Härte und chemischen Inertheit ein bevorzugter hochreiner Polymersitzwerkstoff.


Bauart: Federbelastet vs. kuppelbelastet
Federbelastet (direkt betätigt):Der gebräuchlichste Typ. Eine Federkraft wirkt einer Membran entgegen und steuert so das Schließelement. Diese Bauart ist einfacher und kostengünstiger. Allerdings sinkt der Ausgangsdruck, wenn der Eingangsdruck abnimmt oder der Durchfluss zunimmt, da die Federkraft konstant ist.
Verdünnungs-Spülregler:Verfügt über zwei unabhängige Gaseinlässe, die es ermöglichen, das Spezialgas mit einem inerten Spülgas (z. B. N2) zu verdünnen, um eine sichere Handhabung von pyrophoren oder toxischen Gasen zu gewährleisten.
Dome-Loaded (pilotgesteuert):Verwendet anstelle einer Feder einen Versorgungsgasdruck (den „Kuppeldruck“) zur Steuerung des Hauptventils. Der Kuppeldruck wird durch einen kleinen internen Pilotregler eingestellt.
Vorteile:Bietet außergewöhnliche Stabilität. Der Auslassdruck wird durch den Einlassdruckabfall nicht beeinflusst. Ermöglicht eine präzise Fernsteuerung über den Kuppeldruck. Bietet eine höhere Durchflusskapazität.
Nachteile:Komplexer, teurer. Erfordert ein sauberes, druckdichtes Gasversorgungssystem.
Halbleiterwahl:Dombeladene Regler sind in Halbleiterfabriken für kritische Prozesse wie CVD und Ätzen aufgrund ihrer Stabilität und Kontrollierbarkeit allgegenwärtig.


Sauberkeit & Behandlung
Reinigung und Passivierung:Die Regler müssen gereinigt werden, um Produktionsöle, Partikel und Verunreinigungen zu entfernen. Zu den Reinigungsverfahren gehören beispielsweise Ultraschallreinigung und Passivierung—ein Salpetersäurebad, das die Chromoxidschicht auf Edelstahl verstärkt.
Verpackung:Hochreine Regler sollten in einer Reinraumumgebung in partikelfreiem, ausgasungsarmem Verpackungsmaterial (oft doppelt verpackt mit Inertgasspülung) verpackt werden, um die Reinheit bis zum Einbauzeitpunkt zu gewährleisten.


Verbindung und Konfiguration
Einlass-/Auslassanschlüsse:Passende Zylinder- und Systemanschlüsse sind erforderlich. Gängige Optionen für hochreine Gase sind VCJ®/G-Metall-Flachdichtungsverschraubungen (geschweißt oder mechanisch), Swagelok®-Rohrverschraubungen oder CGA-Anschlüsse (Compressed Gas Association) mit speziellen Überwurfmuttern für verschiedene Gase. Flachdichtungsverschraubungen werden für Ultrahochvakuum-Integrität bevorzugt.
Spülanschlüsse:Optionale Hilfsanschlüsse (oft 1/4″ oder 1/8″ VCJ) an der Einlass- und Auslassseite erleichtern das einfache Spülen des Reglergehäuses vor Ort.
Messgeräte:Erwägen Sie den Einsatz von Hochreinheitsmessgeräten mit Edelstahl-Innenteilen und PTFE-Membranen. Für höchste Reinheit eliminieren manometerlose Regler ein signifikantes Innenvolumen und potenzielle Leckage-/Kontaminationsstellen.




Teil 3: Anwendungsspezifische Hinweise

Halbleiterherstellung
Halbleiterfabriken arbeiten am äußersten Ende des Reinheitsgrades von Gasen, wobei die Spezifikationen oft Gase nach „Elektronikqualität“ oder „SEMI“-Standard fordern.

Schlüsselfahrer:Verunreinigungen im ppt-Bereich, der Gesamtgehalt an Kohlenwasserstoffen, Metallionen (Na+, K+, Fe+), Feuchtigkeit (H2O) und Sauerstoff (O2) können die Integrität des Gate-Oxids beeinträchtigen, Dotierungsfehler verursachen oder Defekte hervorrufen.
Wichtigste Empfehlungen:
Material:316L EP SS, Ra < 10 µin.
Design:Dombelastete Regler Sie sind Standard für die meisten Massengaszufuhren zu Werkzeugen (z. B. N2, O2, H2, Ar). Sie gewährleisten die für die Massenflussregelung (MFC) erforderliche Stabilität.
Abdichtung:Für die kritischsten und korrosivsten Gase (z. B. HCl, Cl₂, HBr, WF₆) sind Ganzmetall-Membrandichtungen zwingend erforderlich. Hochreine PCTFE- oder Metalldichtungen sind Standard.
Spezialgase:
Hydride und Korrosionsmittel (SiH4, AsH3, PH3, Cl2):Verwenden Sie Ganzmetallregler mit Membrandichtung und Domlager. Häufig als „für korrosive Umgebungen“ gekennzeichnet.
Pyrophore Verbindungen (SiH4, PH3):Für einen sicheren Zylinderwechsel sind Verdünnungsregler erforderlich.
Hochreine Dotierstoffe (B2H6, AsH3):Hochreine Membrandichtungen mit speziellen, für andere Gase ungeeigneten Konfigurationen.

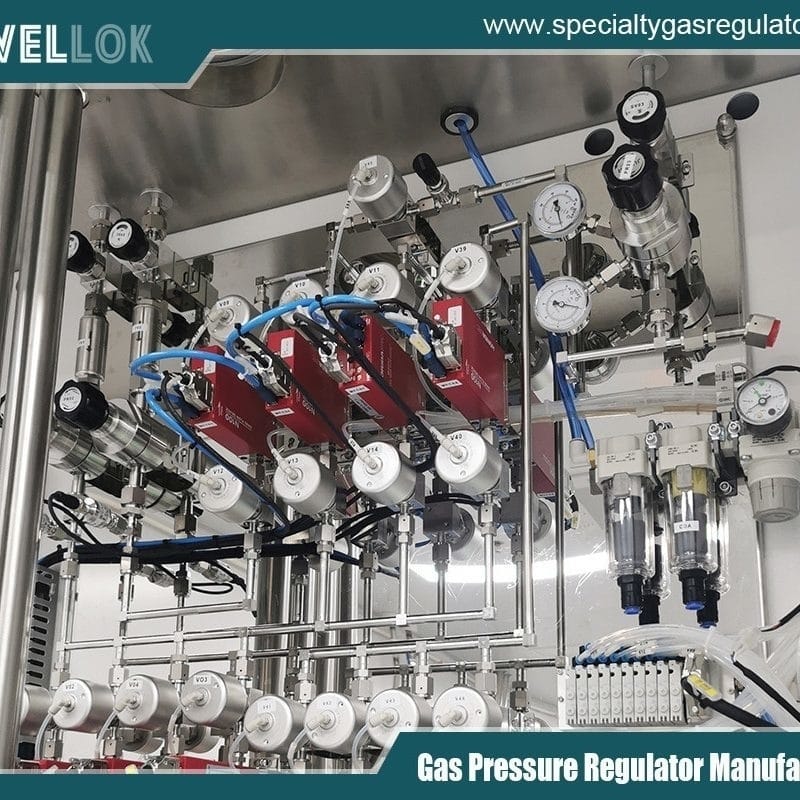

Gasschrank vs. Gasanschlussstelle (PoU):Zentrale Gasschränke verwenden Hochleistungs-Gasverteilungsplatten mit Kuppelbeladung. Direkt am Gerät montierte Point-of-Use (PoU)-Regler sorgen für eine abschließende Druckregelung und Reinheitssicherung unmittelbar vor der Prozesskammer.
Labor- und Analyseanwendungen
Labore decken ein breites Spektrum an Bedürfnissen ab, von universitären Lehrlaboren bis hin zu hochentwickelten Analyseeinrichtungen.

Schlüsselfahrer:Genauigkeit, Stabilität bei der Instrumentenkalibrierung, Minimierung des Basislinienrauschens in Analysegeräten, Vermeidung von Säulen-/Methodenkontamination und Sicherheit.
Wichtigste Empfehlungen:
Allgemeine Forschung im Bereich hochreiner Substanzen (GC, GC-MS, ICP-MS):Ein hochwertiger, zweistufiger, federbelasteter Atemregler mit Gehäuse aus Edelstahl 316L, elektropoliertem Innenraum und Viton/Kalrez-Dichtungen ist oft ausreichend. Die zweistufige Bauweise bietet eine höhere Stabilität als die einstufige.
Ultraspurenanalyse (ICP-MS, Arbeiten im ppb-Bereich):Rüsten Sie auf einen Membranregler mit Metallmembran auf. Dadurch wird die durch Elastomere bedingte Kohlenwasserstoffausgasung vermieden, die spektrale Störungen verursachen kann.
Trägergase für die Chromatographie:Stabilität ist von größter Bedeutung. Dome-belastete oder präzise zweistufige federbelastete Regler werden bevorzugt, um einen gleichmäßigen Säulenfluss und eine gleichbleibende Detektorantwort zu gewährleisten.
Kalibriergasgemische:Um Kreuzkontaminationen zu vermeiden, verwenden Sie Regler, die jeweils auf die spezifische Komponente des Gemisches abgestimmt sind. Für Kalibriergemische im ppm/ppb-Bereich ist ein hochreiner Regler mit geringem Totvolumen unerlässlich.
Reaktive Gase (im Labor):Bei Verwendung von HCl, H2S oder Ammoniak in Forschungszwecken sollte ein korrosionsbeständiger Regler aus kompatiblen Werkstoffen (oft Monel oder Hastelloy für anspruchsvolle Anwendungen) verwendet werden.




Teil 4: Bewährte Verfahren im operativen Bereich

Die Wahl des richtigen Reglers ist nur die halbe Miete. Die richtige Handhabung gewährleistet seine Funktionsfähigkeit.

Korrekte Installation:Verwenden Sie sauberes und geeignetes Werkzeug. Beachten Sie die Drehmomentvorgaben für die Verschraubungen, um Beschädigungen und Leckagen zu vermeiden. Verwenden Sie bei Flachdichtungsverschraubungen immer eine neue Dichtung.
Lecksuche:Führen Sie nach der Installation eine gründliche Helium-Dichtheitsprüfung der gesamten Baugruppe durch, bevor Sie das Prozessgas einleiten. Für Hochreinheitssysteme ist eine Blasenprüfung nicht ausreichend.
Bereinigungsverfahren:Vor dem Einleiten des Spezialgases müssen der Regler und die nachgeschalteten Leitungen gründlich mit einem geeigneten Inertgas (z. B. hochreinem Stickstoff oder Argon) gespült werden. Die eingebauten Spülanschlüsse sind dabei effektiv zu nutzen.
Widmung:Verwenden Sie niemals einen Regler für eine andere Gasart. Beschriften Sie Regler deutlich und dauerhaft. Kreuzkontamination stellt ein hohes Risiko dar.
Zertifizierung & Rezertifizierung:Neue Regler sollten mit einem Konformitätszertifikat (C of C) versehen sein, das detaillierte Angaben zu Materialien, Reinheit und Prüfungen enthält. Es sollte ein Zeitplan für die Rezertifizierung und vorbeugende Wartung erstellt werden, insbesondere für sicherheitskritische Anwendungen.

Hersteller von Gasflaschen-Umschaltverteilern


Fazit

Die Auswahl eines Reglers für hochreine Spezialgase ist eine systemtechnische Entscheidung mit direkten Auswirkungen auf Prozessintegrität, Ausbeute, Sicherheit und Betriebskosten. Es gibt keinen universell „besten“ Regler.



Für Halbleiteringenieure liegt die Wahl eher bei robusten, extrem sauberen, komplett aus Metall gefertigten und kuppelförmigen Reglern, die den SEMI-Standards entsprechen und für den Dauerbetrieb in Gaskammern und direkt am Einsatzort geeignet sind. Laborforscher hingegen legen Wert auf Präzision, Stabilität für empfindliche Instrumente und Flexibilität und entscheiden sich häufig für hochwertige zweistufige, federbelastete oder membrangedichtete Regler.



Durch die systematische Bewertung der Reinheitsanforderungen der Anwendung, der chemischen Eigenschaften des Gases und der erforderlichen Leistung hinsichtlich Stabilität und Durchfluss – und durch die Kombination dieser Kriterien mit den richtigen Materialien, dem passenden Design und den geeigneten Betriebsprotokollen – können Anwender sicherstellen, dass der Regler die Gasreinheit gewährleistet und nicht deren Schwachstelle darstellt. Im Streben nach Präzision auf atomarer und molekularer Ebene ist diese Detailgenauigkeit nicht nur ratsam, sondern unerlässlich.
