Wie funktioniert der zweistufige Stickstoffregler?

{{{sourceTextContent.subTitle}}}

Wie funktioniert der zweistufige Stickstoffregler?

{{{sourceTextContent.description}}}

In Branchen, die von der Lebensmittelverpackung und der Getränkeausgabe bis hin zur chemischen Verarbeitung und zum Laserschneiden reichen, ist die präzise, sichere und gleichbleibende Zufuhr von Inertgasen wie Stickstoff von entscheidender Bedeutung. Das Herzstück dieses kontrollierten Zufuhrsystems bildet ein entscheidendes Bauteil: der Druckregler. Während einstufige Druckregler für viele Anwendungen üblich sind, ist der zweistufige Stickstoffdruckregler das Mittel der Wahl, wenn Stabilität und Zuverlässigkeit unverzichtbar sind. Doch was zeichnet ihn aus, und wie erreicht sein innerer Mechanismus eine derart überlegene Leistung? Dieser Artikel befasst sich eingehend mit der Technik, der Funktionsweise und den Vorteilen des zweistufigen Druckreglers.

Die grundlegende Rolle eines Druckreglers

Zunächst ist es wichtig, das grundlegende Problem zu verstehen, das ein Druckregler löst. Stickstoff wird typischerweise in Hochdruckflaschen bei Drücken von 2.200 bis 6.000 psi (Pfund pro Quadratzoll) gespeichert. Die meisten Anwendungen erfordern jedoch Betriebsdrücke zwischen 5 und 150 psi. Die Hauptaufgabe eines Druckminderers besteht darin, diesen hohen, schwankenden Flaschendruck auf einen niedrigeren, nutzbaren und konstanten Druck zu reduzieren, unabhängig von Schwankungen im Eingangsdruck.

Ein einstufiger Regler führt diese Reduzierung in einem Schritt durch. Obwohl er für viele Aufgaben effektiv ist, weist er eine inhärente Einschränkung auf: Wenn sich die Flasche leert, sinkt der Eingangsdruck, was zu einem allmählichen Abfall des Ausgangsdrucks führt – ein Phänomen, das als „Creep“ oder „Droop“ bezeichnet wird. Hier spielt die zweistufige Bauweise ihre Stärken aus.

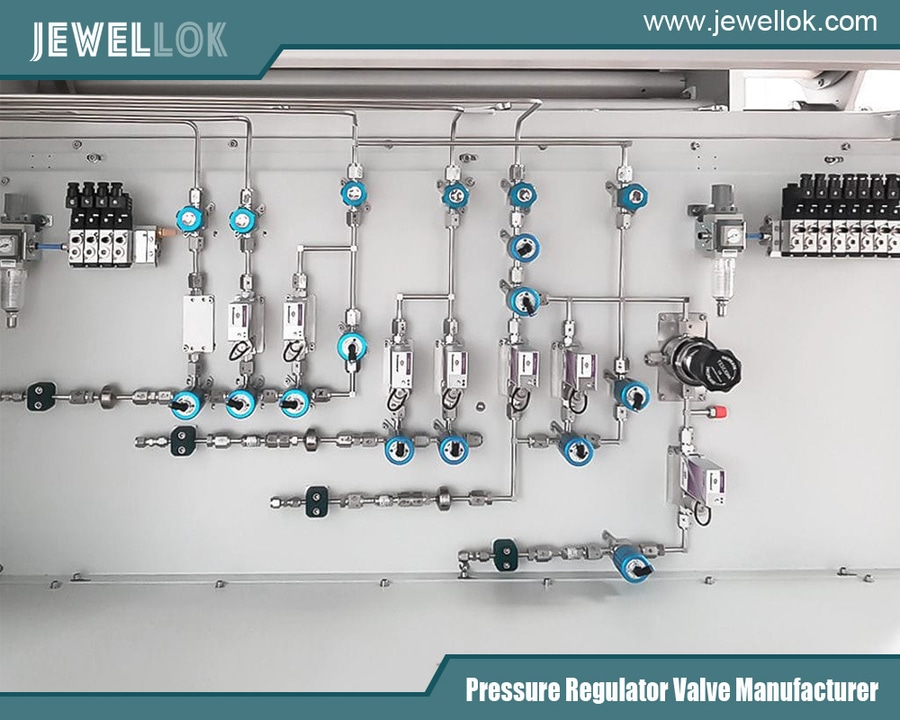

Hersteller von Hochreinheitsgasventilen in China
Hersteller von Hochreinheitsgasventilen in China

Das Kernprinzip: Zwei Druckminderungen in Reihe

Ein zweistufiger Stickstoffregler besteht im Wesentlichen aus zwei einstufigen Reglern, die in einem kompakten Gehäuse untergebracht sind. Er führt die Druckminderung in zwei unterschiedlichen, aufeinanderfolgenden Stufen durch:

Erste Stufe: Reduziert den extrem hohen, schwankenden Flaschendruck auf einen konstanten Zwischendruck.
Zweite Stufe: Nimmt diesen bereits gemilderten Zwischendruck auf und reduziert ihn weiter auf den vom Anwender eingestellten präzisen, fein abgestimmten Ausgangsdruck.
Dieses Kaskadensystem schirmt die zweite Stufe wirksam von den starken Schwankungen im Gasflascheninneren ab, was zu einer außergewöhnlichen Ausgangsstabilität führt.

Aufbau und Funktionsweise

Schauen wir uns den Weg des Stickstoffgases durch den zweistufigen Druckminderer Komponente für Komponente genauer an.

Die erste Stufe: Der Wächter des konstanten Drucks
Einlass & Hochdruckkammer: Das Gas strömt aus der Flasche in die Hochdruckkammer der ersten Stufe.
Membran und Feder der ersten Stufe: Diese Stufe ist in der Regel federbelastet und werkseitig voreingestellt. Eine große, robuste Feder übt eine Kraft auf eine Membran aus, die wiederum mit einem Ventilsitz verbunden ist. Die Federkraft ist so kalibriert, dass ein bestimmter Zwischendruck aufrechterhalten wird (üblicherweise zwischen 200 und 400 psi, je nach Modell).
Selbstausgleichender Betrieb: Hier liegt das Geniale der ersten Stufe. Stellen Sie sich vor, die Flasche ist voll (z. B. 2.200 psi). Der hohe Druck wirkt gegen die Membran, hilft dabei, den Ventilsitz zu schließen und den Durchfluss zu drosseln, wodurch der eingestellte Zwischendruck aufrechterhalten wird. Wenn sich der Zylinder entleert (z. B. auf 500 psi), nimmt die Kraft, die auf die Membran wirkt, ab. Die nun relativ stärkere Kraft der Feder drückt die Membran so weit, dass sich der Ventilsitz etwas weiter öffnet. Diese automatische Anpassung lässt bei niedrigerem Quelldruck mehr Gas durchströmen, um denselben Zwischendruck aufrechtzuerhalten.
Ergebnis: Unabhängig davon, ob die Flasche voll oder fast leer ist, hat das Gas, das die erste Stufe verlässt und in die Zwischenkammer gelangt, einen nahezu konstanten Druck.

Die zweite Stufe: Der Präzisionsregler
Zwischenkammer: Diese Kammer hält das Gas auf dem nun stabilen Ausgangsdruck der ersten Stufe.
Membran, Feder und Einstellknopf der zweiten Stufe: Diese Stufe ist vom Benutzer einstellbar. Durch Drehen des äußeren Knopfs wird eine Steuerfeder zusammengedrückt oder entspannt, die auf eine zweite (oft empfindlichere) Membran drückt.
Bedarfsgesteuerter Ventilmechanismus: Die Membran ist mit einem zweiten Ventilsitz verbunden. Wenn ein Auslassventil (wie ein Bierhahn oder ein Schneidbrenner) stromabwärts geöffnet wird, sinkt der Druck in der Niederdruckkammer kurzzeitig. Die Steuerfeder drückt die Membran nach unten, wodurch sich der Ventilsitz öffnet und mehr Gas aus der Zwischenkammer einströmen kann, wodurch der eingestellte Druck wiederhergestellt wird. Wenn sich das nachgeschaltete Ventil schließt, baut sich Druck auf, drückt die Membran nach oben und schließt den Ventilsitz.
Ergebnis: Der Anwender stellt den für die Anwendung genau benötigten Ausgangsdruck ein. Der Mechanismus der zweiten Stufe reagiert sofort auf den nachgeschalteten Bedarf und sorgt so für präzise Regelung und Durchfluss.

Der entscheidende Vorteil: Stabilität unter wechselnden Bedingungen

Um die Überlegenheit des zweistufigen Designs zu veranschaulichen, betrachten Sie die Grafik des Ausgangsdrucks im Verhältnis zum Flaschendruck.

Einstufiger Regler: Die Grafik zeigt eine deutliche, abfallende Kurve. Wenn der Zylinderdruck von voll auf leer sinkt, fällt der Ausgangsdruck erheblich ab. Dieser „Druckabfall“ kann die Prozessqualität, die Kohlensäuregehalt von Getränken oder die Schnittgenauigkeit beeinträchtigen.
Zweistufiger Regler: Die Grafik zeigt eine nahezu flache, horizontale Linie. Der Ausgangsdruck bleibt von einer vollen Flasche bis hin zu einem sehr niedrigen Eingangsdruck praktisch konstant. Die Kompensation der ersten Stufe gleicht Schwankungen auf der Versorgungsseite aus und bietet so eine felsenfeste Grundlage für die Arbeit der zweiten Stufe.

Die wichtigsten Vorteile im Überblick:

Konstanter Förderdruck: Beseitigt den Druckabfall und gewährleistet eine gleichbleibende Leistung.
Verbesserte Sicherheit: Bietet eine zuverlässigere und besser vorhersehbare Gasversorgung und reduziert Risiken im Zusammenhang mit Druckstößen oder -abfällen.
Erhöhte Genauigkeit: Entscheidend für empfindliche Anwendungen wie Chromatographie, Forschung und die Abgabe hochwertiger Getränke.
Automatische Kompensation: Erfordert weniger Benutzereingriffe und Anpassungen über die gesamte Lebensdauer der Gasflasche.

Vergleich: Zweistufige vs. einstufige Regler

Merkmal Zweistufiger Regler Einstufiger Regler
Druckstabilität Hervorragend; minimaler Druckabfall. Anfangs gut, nimmt jedoch mit zunehmender Entleerung der Flasche ab.
Bauweise Komplexer, zwei Mechanismen in einem Gehäuse. Einfacher, ein Druckminderungsmechanismus.
Kosten Höhere Anfangsinvestition. Wirtschaftlicher.
Gewicht/Größe In der Regel größer und schwerer. Kompakter und leichter.
Ideal für Kritische Anwendungen, lang andauernde Prozesse, Hochreinheitssysteme, Getränke-Zapfanlagen. Kürzere Aufgaben, weniger kritische Anwendungen, Einsatzorte, an denen der Versorgungsdruck stabil ist.

Häufige Anwendungsbereiche von zweistufigen Stickstoffreglern

Die Stabilität zweistufiger Regler macht sie unverzichtbar in:

Lebensmittel- und Getränkeindustrie: Fassbiersysteme (wo konstanter Druck für die richtige Karbonisierung und den Ausschank entscheidend ist), Weinlagerung und mit Stickstoff angereicherte Getränke wie Cold-Brew-Kaffee („Nitro“).
Labor- und Analyseumgebungen: Gaschromatographie (GC), Probenvorbereitung sowie Umgebungen, in denen bereits geringfügige Druckschwankungen Experimente oder Kalibrierungen zunichte machen können.
Laser & Schneidtechnik: Stickstoff wird beim Laserschneiden häufig als Hilfsgas eingesetzt, um saubere, oxidationsfreie Schnittkanten zu erzielen. Ein konstanter Druck ist entscheidend für die Schnittqualität.
Elektronikfertigung: Beim Löten und bei der Leiterplattenherstellung, wo inerte Atmosphären erforderlich sind.
Luftfahrt & Hochreinheitssysteme: Wo Zuverlässigkeit und Sicherheit oberste Priorität haben.

Tipps zur Auswahl und Wartung

Auswahl eines Druckreglers: Wählen Sie Materialien, die mit Ihrer Gasreinheit kompatibel sind (z. B. Messing für Standardanwendungen, Edelstahl für hochreine oder korrosive Anwendungen). Stellen Sie sicher, dass der Einlassanschluss (CGA-Anschluss) zu Ihrer Gasflasche passt und der Auslassanschluss für Ihren Schlauch oder Ihr System geeignet ist. Vergewissern Sie sich, dass die Druckbereiche (Einlass, Zwischen- und Auslassdruck) Ihren Anforderungen entsprechen.
Sicherer Betrieb: Öffnen Sie das Flaschenventil stets langsam. Öffnen Sie das Flaschenventil vor dem Anschließen kurz, um eventuelle Verunreinigungen zu entfernen. Verwenden Sie einen Regler ausschließlich für das vorgesehene Gas (N₂).
Wartung: Überprüfen Sie die Anlage regelmäßig mit einer Lecksuchlösung auf Undichtigkeiten. Lassen Sie Druckminderer jährlich oder gemäß den Herstellerangaben von qualifiziertem Fachpersonal überprüfen und warten. Verwenden Sie niemals Öl oder Fett an Druckminderern, da dies zu heftigen Reaktionen mit Hochdrucksauerstoff führen kann (ein wichtiger Hinweis, auch bei der Verwendung von Stickstoff, da Geräte falsch angeschlossen werden können).

Gasversorgungssystem in der Halbleiterindustrie
Gasversorgungssystem in der Halbleiterindustrie
Fazit

Der zweistufige Stickstoffregler ist ein Meisterwerk der praktischen Pneumatik. Indem er die gewaltige Aufgabe der Druckminderung in zwei voneinander getrennte Schritte unterteilt – zunächst die Erzeugung eines stabilen Zwischendrucks, dann die Möglichkeit einer fein abgestimmten Steuerung durch den Anwender –, bietet er ein unübertroffenes Maß an Konsistenz und Zuverlässigkeit. Sein komplexeres inneres Zusammenspiel aus Federn, Membranen und Ventilen sorgt für jene perfekt flache Linie im Druckdiagramm, was sich direkt in gleichbleibender Produktqualität, reproduzierbaren wissenschaftlichen Ergebnissen und sicheren industriellen Prozessen niederschlägt. Zwar ist er nicht für jede Aufgabe erforderlich, doch in Anwendungen, in denen Druckstabilität gleichbedeutend mit Erfolg ist, ist der zweistufige Druckregler nicht nur ein Werkzeug, sondern der grundlegende Motor der Präzision.
