Ein umfassender Leitfaden zu Hochreinheits-Spezialgasreglern

Hochreinheits-Spezialgasregler sind unverzichtbare Komponenten in Branchen, in denen Präzision, Sicherheit und Kontaminationskontrolle von größter Bedeutung sind. Diese Geräte regeln den Druck und den Durchfluss von Gasen wie Helium, Stickstoff, Argon und Wasserstoff und stellen sicher, dass diese in gleichbleibender Qualität und ohne Verunreinigungen zugeführt werden. Im Gegensatz zu Standard-Gasreglern, die beim Schweißen oder in allgemeinen industriellen Anwendungen zum Einsatz kommen, sind hochreine Ausführungen für Umgebungen wie die Halbleiterfertigung, die pharmazeutische Produktion, Analyselabore und medizinische Gassysteme konzipiert. Die Nachfrage nach diesen Reglern ist mit dem technologischen Fortschritt stark gestiegen, da bereits geringste Verunreinigungen Prozesse oder die Produktqualität beeinträchtigen können.

In diesem umfassenden Leitfaden werden wir die Grundlagen von Hochreinheits-Spezialgasreglern untersuchen, einschließlich ihrer Konstruktionsprinzipien, Typen, Schlüsselkomponenten, Auswahlkriterien, bewährter Verfahren bei der Installation, Wartungsverfahren, Sicherheitsaspekte und praktischer Anwendungen. Durch das Verständnis dieser Aspekte können Ingenieure, Techniker und Beschaffungsspezialisten fundierte Entscheidungen treffen, um die Systemleistung und -lebensdauer zu optimieren.

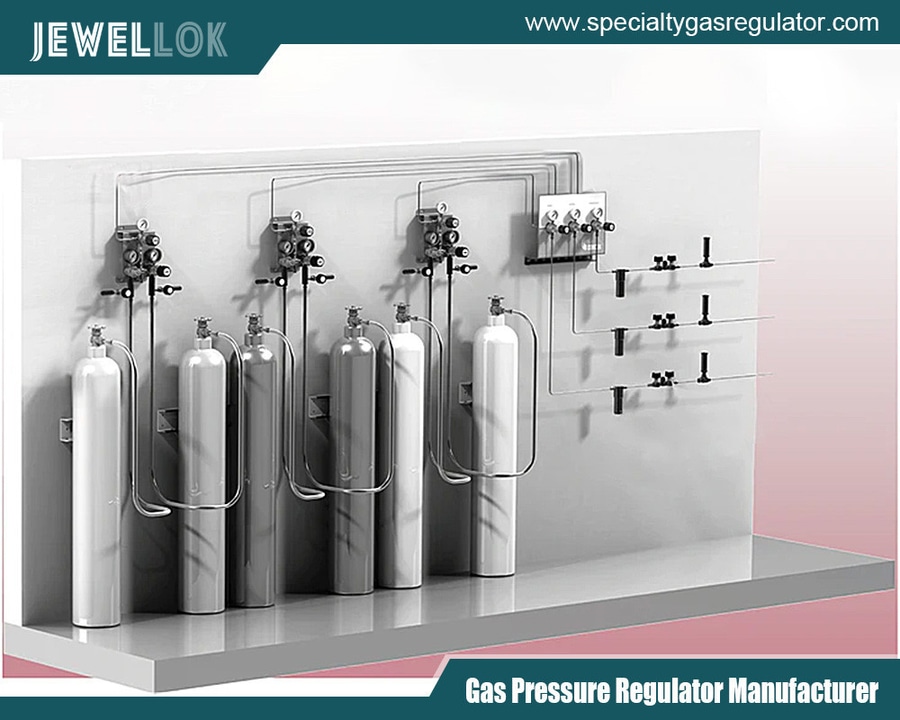

Hersteller von Hochreinheits-Spezialgasreglern
Hersteller von Hochreinheits-Spezialgasreglern
Verständnis der Anforderungen an hohe Reinheit

Hochreine Gase werden typischerweise mit Reinheitsgraden von über 99,999 % (fünf Neunen) oder sogar 99,9999 % (sechs Neunen) klassifiziert. Verunreinigungen wie Feuchtigkeit, Partikel oder Kohlenwasserstoffe können vom Regler selbst stammen, wenn dieser nicht ordnungsgemäß konstruiert ist. Daher verfügen Hochreinheitsregler über Merkmale, die Ausgasung, Diffusion und Partikelbildung minimieren.

Die Kernfunktion eines Reglers besteht darin, Hochdruckgas aus einer Flasche oder Versorgungsleitung auf einen nutzbaren niedrigeren Druck zu reduzieren. Dies wird durch einen zweistufigen oder einstufigen Mechanismus erreicht. Bei Hochreinheitsanwendungen liegt der Schwerpunkt auf der Wahrung der Gasintegrität. In der Gaschromatographie beispielsweise könnten vom Regler eingebrachte Verunreinigungen die Analyseergebnisse verfälschen und zu kostspieligen Fehlern führen.

Arten von Hochreinheits-Spezialgasreglern

Hochreinheitsregler sind in verschiedenen Konfigurationen erhältlich, um spezifischen Anforderungen gerecht zu werden:

Einstufige Regler: Diese reduzieren den Druck in einem Schritt und eignen sich für Anwendungen, bei denen der Eingangsdruck stabil und die Durchflussraten gering sind. Sie sind kostengünstig, können jedoch bei sinkendem Flaschendruck Schwankungen des Ausgangsdrucks aufweisen.
Zweistufige Regler: Diese bieten eine hervorragende Stabilität und nutzen eine erste Stufe, um den Druck deutlich zu senken, gefolgt von einer zweiten Stufe zur Feineinstellung. Sie halten einen konstanten Ausgangsdruck aufrecht, selbst wenn der Eingangsdruck schwankt, was sie ideal für lang andauernde Prozesse macht.
Leitungsregler: Diese werden in Gasverteilungsleitungen installiert, bewältigen geringere Druckabfälle und dienen der Regelung am Verbrauchsort in Verteilersystemen.
Gegendruckregler: Diese halten den Vordruck aufrecht, indem sie überschüssiges Gas ablassen, was bei Kalibrierungs- oder Entlüftungsanwendungen nützlich ist.
Regler für ultrahochreines Gas (UHP): Die für anspruchsvollste Umgebungen entwickelten UHP-Modelle verfügen über elektropolierte Oberflächen und heliumleckgeprüfte Dichtungen, um Reinheitsgrade von bis zu sieben Neunen zu erreichen.
Zu den Spezialvarianten gehören korrosionsbeständige Modelle für aggressive Gase wie Chlor oder Ammoniak sowie vakuumunterstützte Regler für die Förderung unter atmosphärischem Druck.

Wichtige Komponenten und Werkstoffe

Ein typischer Hochreinheitsregler besteht aus mehreren kritischen Komponenten:

– Gehäuse und Deckel: In der Regel aus Edelstahl 316L oder verchromtem Messing gefertigt, um Korrosion zu widerstehen und die Partikelabgabe zu minimieren. Edelstahl wird aufgrund seiner geringen Ausgasungseigenschaften bevorzugt.

– Membran: Das Herzstück des Reglers, oft aus Hastelloy, Elgiloy oder PTFE-ausgekleidetem Edelstahl gefertigt. Membranen trennen das Gas von den mechanischen Teilen und verhindern so eine Verunreinigung.

– Sitz und Dichtungen: Weiche Sitze bestehen aus Materialien wie PCTFE (Kel-F) oder PEEK und gewährleisten ein dichtes Absperren, während Metall-auf-Metall-Sitze bei Hochdruckanwendungen für Langlebigkeit sorgen. O-Ringe und Dichtungen bestehen aus Viton oder Kalrez, um die chemische Verträglichkeit zu gewährleisten.

– Manometer: Bourdon-Rohr-Manometer mit medienberührten Teilen aus Edelstahl liefern genaue Druckmesswerte, ohne Verunreinigungen einzuschleusen.

– Ventile und Filter: Integrierte Filter (z. B. aus 0,003 Mikrometer feinem Sintermetall) fangen Partikel auf, und Nadelventile ermöglichen eine präzise Durchflussregelung.

Die Werkstoffe werden anhand der Gasverträglichkeit ausgewählt; beispielsweise erfordert Sauerstoff fettfreie Komponenten, um Entzündungsrisiken zu vermeiden.

Auswahlkriterien

Die Auswahl des richtigen Reglers erfordert die Bewertung mehrerer Faktoren:

– Gasart und -reinheit: Stellen Sie die Kompatibilität sicher, um Reaktionen oder Zersetzung zu verhindern. Für Inertgase reicht Standard-Edelstahl aus, reaktive Gase erfordern jedoch spezielle Legierungen.

– Druck- und Durchflussanforderungen: Die Eingangsdrücke können von 3000 psi bis zum Vakuum reichen, bei Ausgangsdrücken von 0–500 psi. Die Durchflussraten (Cv-Werte) müssen den Anforderungen der Anwendung entsprechen – niedrige Cv-Werte für Analysegeräte, höhere für Prozessleitungen.

– Umgebungsbedingungen: Berücksichtigen Sie extreme Temperaturen, Luftfeuchtigkeit und Vibrationen. Beheizte Regler verhindern Kondensation bei feuchtigkeitsempfindlichen Gasen.

– Zertifizierungen: Achten Sie auf die Einhaltung von Normen wie ASTM, CGA (Compressed Gas Association) oder SEMI (Semiconductor Equipment and Materials International) für den Einsatz in der Halbleiterindustrie.

– Kosten im Vergleich zur Leistung: UHP-Modelle sind zwar teurer, reduzieren jedoch Ausfallzeiten und kontaminationsbedingte Verluste.

Tools wie Regler-Dimensionierungsrechner, die von den Herstellern bereitgestellt werden, helfen dabei, anhand dieser Parameter das optimale Modell zu ermitteln.

Bewährte Verfahren für die Installation

Eine ordnungsgemäße Installation ist entscheidend für die Aufrechterhaltung von Reinheit und Sicherheit:

Vorbereitung des Aufstellungsortes: Installieren Sie das Gerät in einem sauberen, gut belüfteten Bereich fern von Wärmequellen. Verwenden Sie dedizierte Leitungen, um Kreuzkontaminationen zu vermeiden.
Anschlüsse: Verwenden Sie VCJ- (Flanschdichtung) oder VCO-Fittings für leckagefreie Verbindungen. Vermeiden Sie Gewindeanschlüsse, es sei denn, diese sind mit PTFE-Band abgedichtet, das mit dem Gas kompatibel ist.
Spülen: Spülen Sie das System vor der Inbetriebnahme mit dem Prozessgas, um Luft und Feuchtigkeit zu entfernen. Für ultrahohe Reinheit können mehrere Spülzyklen oder Ausbrennverfahren erforderlich sein.
Montage: Befestigen Sie die Regler senkrecht, um Flüssigkeitsansammlungen zu verhindern, und verwenden Sie Halterungen, um sie vor Vibrationen zu schützen.
Prüfung: Führen Sie nach der Installation eine Helium-Dichtheitsprüfung durch, um die Dichtheit sicherzustellen; streben Sie dabei Durchflussraten unter 10^-9 cm³/s an.

Wartung und Fehlerbehebung

Regelmäßige Wartung verlängert die Lebensdauer des Reglers und bewahrt die Reinheit:

– Inspektionsplan: Überprüfen Sie Manometer, Dichtungen und Filter vierteljährlich. Ersetzen Sie die Membranen alle 1–2 Jahre oder nach Kontakt mit unverträglichen Gasen.

– Reinigung: Verwenden Sie Isopropylalkohol oder zugelassene Lösungsmittel für die Außenreinigung; interne Teile müssen in einem Reinraum zerlegt werden.

– Häufige Probleme:

– Druckkriechen: Verursacht durch Verschleiß des Sitzes; ersetzen Sie die Sitzbaugruppe.

– Leckage: O-Ringe prüfen und Anschlüsse festziehen.

– Schwankungen: Filter reinigen oder austauschen, falls sie verstopft sind.

Zur erweiterten Diagnose gehören Durchflussprüfungen und Partikelzählungen, um Ausfälle frühzeitig zu erkennen.

Sicherheitshinweise

Sicherheit ist beim Umgang mit Hochdruckgasen unverzichtbar:

– Druckentlastung: Bauen Sie Überdruckventile ein, um einen Überdruck zu verhindern.

– Materialverträglichkeit: Eine falsche Materialkombination kann zu Explosionen führen (z. B. Acetylen mit Kupfer).

– Persönliche Schutzausrüstung (PSA): Tragen Sie Handschuhe, Augenschutz und verwenden Sie Gaswarngeräte.

– Notfallprotokolle: Schulen Sie das Personal in Abschaltverfahren und im Umgang mit Leckagen.

– Einhaltung gesetzlicher Vorschriften: Halten Sie sich bei Lagerung und Handhabung an die Vorschriften der OSHA, der NFPA und der örtlichen Bestimmungen.

Stellen Sie bei der Verwendung von Sauerstoff sicher, dass alle Komponenten mit Sauerstoff gereinigt sind, um Brandgefahren zu minimieren.

Anwendungen in der Industrie

Hochreine Druckregler finden branchenübergreifend Anwendung:

– Halbleiterindustrie: Versorgung mit Dotiergasen wie Arsin ohne jegliche Verunreinigung für die Waferherstellung.

– Pharmazeutische Industrie: Steuerung inerter Atmosphären bei der Arzneimittelsynthese zur Verhinderung von Oxidation.

– Laboratorien: Bereitstellung von Kalibriergasen für Spektrometer und Chromatographen.

– Medizin: Regulierung von Sauerstoff und Lachgas in Krankenhäusern.

– Luft- und Raumfahrt: Präzise Handhabung von Treibstoffen und Testgasen.

Fallstudien zeigen, dass die Umstellung auf UHP-Regler die Fehlerquote in der Mikroelektronik um bis zu 50 % senken kann.

Hersteller von Hochreinheits-Spezialgasreglern
Hersteller von Hochreinheits-Spezialgasreglern
Fazit

Regler für hochreine Spezialgase sind unverzichtbar, um die Prozessintegrität in Branchen mit hohen Anforderungen zu gewährleisten. Durch die Auswahl des geeigneten Typs, die Sicherstellung einer ordnungsgemäßen Installation und die Einhaltung von Wartungsprotokollen können Anwender zuverlässige Leistung und Sicherheit erzielen. Mit der Weiterentwicklung der Technologie werden Innovationen wie intelligente Regler mit IoT-Überwachung die Effizienz weiter steigern. Die Investition in hochwertige Regler sichert nicht nur den Betrieb, sondern fördert auch Produktivität und Innovation.
