Einleitung
Da sich die Halbleiterfertigung kontinuierlich in Richtung kleinerer Technologieknoten, höherer Wafer-Ausbeuten und einer immer komplexeren Prozessintegration weiterentwickelt, ist die Nachfrage nach Chemikalienzufuhrsystemen für ultrahochreine (UHP) Anwendungen so groß wie nie zuvor. Moderne Fertigungsprozesse wie Photolithografie, Nassreinigung, chemisch-mechanische Planarisierung (CMP), Atomlagenabscheidung (ALD) und fortschrittliche Verpackungstechniken sind alle auf eine präzise Chemikalienzufuhr angewiesen, um eine gleichbleibende Prozessleistung zu gewährleisten.

Das Herzstück dieser Systeme bildet das Chemical Delivery Module (CDM), ein hochtechnisiertes Teilsystem, das für die Speicherung, Filterung, Überwachung, Steuerung und Zuführung hochreiner Chemikalien von der Großversorgung zu den Prozessanlagen zuständig ist. Selbst geringste Verunreinigungen, Druckschwankungen oder Durchflussinstabilitäten können die Waferqualität beeinträchtigen, die Produktionsausbeute verringern und die Herstellungskosten erhöhen.

Die Optimierung der CDM-Leistung in Hochreinheitsumgebungen ist daher ein entscheidendes Ziel für Halbleiterfabriken, Chemikalienlieferanten und Anlagenhersteller. Dieser Artikel beleuchtet die Konstruktionsprinzipien, technischen Herausforderungen, Optimierungsstrategien und Zukunftstrends, die es Chemical Delivery Modules ermöglichen, ein Höchstmaß an Zuverlässigkeit, Reinheit, Präzision und Betriebseffizienz zu erreichen.

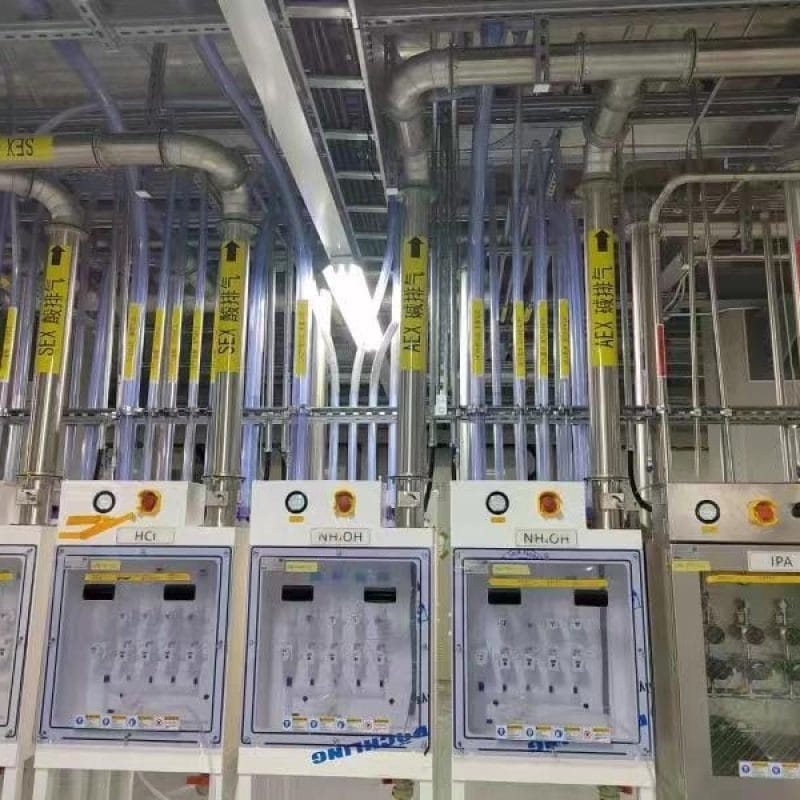

Was ist ein Chemikalienzufuhrmodul (CDM)?

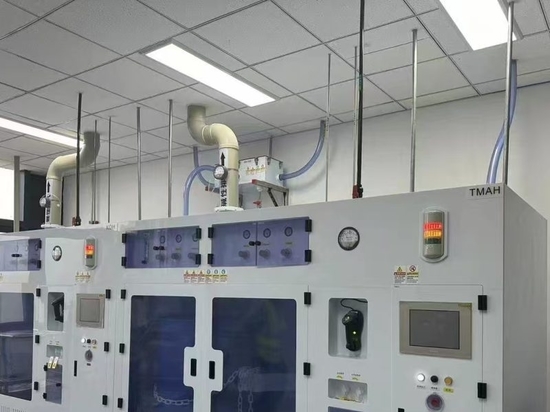

Ein Chemikalienzufuhrmodul ist ein integriertes Chemikalienmanagementsystem, das für den sicheren Transfer von hochreinen flüssigen Chemikalien aus Lagerbehältern zu Halbleiter-Prozessanlagen konzipiert ist.

Ein komplettes CDM umfasst in der Regel:

Chemikalienlagerbehälter
Präzisionspumpen
Hochreine Membranventile
Druckregler
Durchflussregler
Partikelfilter
Leckagesensoren
Temperaturregelgeräte
Drucküberwachungsgeräte
SPS- oder Industrie-PC-Steuerungssysteme
Mensch-Maschine-Schnittstelle (HMI)
Sicherheitsverriegelungssysteme
Die Hauptziele eines CDM sind:

Wahrung der Chemikalienreinheit
Präzise Dosierung der Chemikalienmengen
Vermeidung von Verunreinigungen
Gewährleistung der Bedienersicherheit
Minimierung des Chemikalienabfalls
Kontinuierliche Unterstützung der Produktion
Hochleistungs-CDMs finden breite Anwendung in Halbleiterfabriken, der Photovoltaik-Fertigung, der LCD-Produktion, der MEMS-Herstellung und in modernen Verpackungsanlagen.

Warum hochreine Umgebungen eine bessere CDM-Leistung erfordern
Halbleiterchemikalien reagieren äußerst empfindlich auf Verunreinigungen.

Zu den typischen Prozesschemikalien gehören:

Schwefelsäure (H₂SO₄)
Flusssäure (HF)
Salzsäure (HCl)
Salpetersäure (HNO₃)
Ammoniumhydroxid (NH₄OH)
Wasserstoffperoxid (H₂O₂)
Tetramethylammoniumhydroxid (TMAH)
Isopropylalkohol (IPA)
Fotolackchemikalien
Entwickler
Lösungsmittel
Selbst mikroskopisch kleine Verunreinigungen können schwerwiegende Fertigungsfehler verursachen.

Zu den üblichen Verunreinigungsquellen zählen:

Metallionen
Partikel in der Luft
Feuchtigkeit
Organische Rückstände
Ausgasende Materialien
Toträume in Rohrleitungen
Unsachgemäße Schweißnähte
Zersetzung von Dichtungen
Da die Halbleitertechnologie in Richtung 5 nm, 3 nm und darüber hinaus voranschreitet, werden die Prozessfenster immer enger, sodass die CDM-Optimierung für die Aufrechterhaltung einer ultrareinen Chemikalienzufuhr unerlässlich ist.

Materialauswahl für maximale Reinheit
Die Materialauswahl bildet die Grundlage für die Leistung des CDM.

Unterschiedliche Chemikalien erfordern unterschiedliche medienberührte Materialien, doch alle müssen eine hervorragende Korrosionsbeständigkeit, chemische Verträglichkeit und eine extrem geringe Partikelabgabe aufweisen.

Zu den gängigen Materialien gehören:

Hochreines PFA
Perfluoralkoxy (PFA)-Schläuche bieten:

Hervorragende chemische Beständigkeit
Glatte Innenoberflächen
Geringe Partikelabgabe
Hohe Reinheit
Lange Lebensdauer
PFA wird häufig für die Zuführung von Säuren und Lösungsmitteln verwendet.

PVDF-Komponenten
Polyvinylidenfluorid (PVDF) bietet:

Hohe mechanische Festigkeit
Gute chemische Beständigkeit
Geringe extrahierbare Stoffe
Stabile Langzeitleistung
Edelstahl 316L
Bei kompatiblen Chemikalien bietet elektropolierter Edelstahl 316L:

Hervorragende Korrosionsbeständigkeit
Spiegelglatte Innenoberfläche
Geringe Partikelanhaftung
Hohe Druckbeständigkeit
Durch das Elektropolieren wird die Oberflächenrauheit deutlich reduziert, wodurch das Kontaminationsrisiko minimiert wird.

Optimierung der Durchflussstabilität
Ein gleichmäßiger Chemikaliendurchfluss ist für die Wiederholbarkeit des Prozesses unerlässlich.

Durchflussinstabilität kann folgende Ursachen haben:

Pumpenpulsationen
Druckschwankungen
Luftblasen
Temperaturänderungen
Falsche Ventilauslegung
Zu den Optimierungsstrategien gehören:

Präzisionsmembranpumpen
Pulsationsdämpfer
Durchflussregelung im geschlossenen Regelkreis
Elektronische Druckregler
Hochauflösende Durchflussmesser
Durch die Echtzeitüberwachung kann die Steuerung die Betriebsparameter kontinuierlich anpassen und so auch bei schwankenden Prozessbedingungen eine stabile Chemikalienzufuhr gewährleisten.

Optimierung der Druckregelung
Die Druckstabilität wirkt sich direkt auf die Dosiergenauigkeit aus.

Ein ordnungsgemäß optimiertes CDM gewährleistet:

Konstanten Ausgangsdruck
Schnelle Druckreaktion
Minimales Drucküberschwingen
Stabile Chemikalienförderung
Moderne Systeme integrieren:

Digitale Druckmessumformer
Präzisionsdruckregler
PID-Regelalgorithmen
Automatischen Druckausgleich
Diese Technologien gewährleisten einen gleichmäßigen Chemikalienfluss über mehrere Prozessanlagen hinweg.

Beseitigung von Toträumen und Partikelfallen
Einer der wichtigsten Konstruktionsaspekte ist die Minimierung des Totvolumens.

In Toträumen können Chemikalien stagnieren, was zu folgenden Problemen führt:

Partikelbildung
Zersetzung der Chemikalien
Bakterienwachstum (bei DI-Wassersystemen)
Kreuzkontamination
Zu den Optimierungsmethoden gehören:

Kompakte Verteilerkonstruktion
Orbitalschweißte Rohrleitungen
Kurze Strömungswege
Ventile ohne Totvolumen
Optimierte Anschlussgeometrie
Simulationen mittels numerischer Strömungsmechanik (CFD) werden zunehmend eingesetzt, um die internen Strömungswege bereits vor der Fertigung zu optimieren.

Fortschrittliche Filtrationstechnologien
Ultrareine Filtration verbessert die chemische Reinheit erheblich.

Moderne CDMs nutzen häufig mehrere Filtrationsstufen.

Eine typische Filtrationskonfiguration umfasst:

Grobstfiltration
Feinstfiltration
Abschließende Endpunktfiltration
Mögliche Filterfeinheiten sind:

1 μm
0,2 μm
0,05 μm
0,01 μm
Hochleistungsmembranfilter entfernen:

Metallpartikel
Polymerrückstände
Kristalle
Prozessverunreinigungen
Die richtige Filterauslegung minimiert den Druckverlust und maximiert gleichzeitig die Filtrationseffizienz.

Intelligente Leckageerkennungssysteme
Chemikalienleckagen stellen ein ernstes Risiko für Personal, Anlagen und die Produktion dar.

Moderne CDMs verfügen über mehrere Technologien zur Leckageerkennung:

Leitfähigkeitssensoren
Optische Sensoren
Detektoren für chemische Dämpfe
Überwachung des Druckabfalls
Erkennung von Durchflussungleichgewichten
Wird ein Leck erkannt, kann das System automatisch:

Absperrventile schließen
Pumpen abschalten
Alarme auslösen
Abluftsysteme aktivieren
Werksleitsysteme benachrichtigen
Eine schnelle Reaktion verbessert die Betriebssicherheit erheblich.

Temperaturmanagement
Viele Halbleiterchemikalien weisen temperaturabhängige Eigenschaften auf.

Die Temperatur beeinflusst:

Viskosität
Durchflussrate
Chemische Stabilität
Dampfdruck
Reaktionsleistung
Fortschrittliche CDMs integrieren:

Chemikalienheizungen
Kühlsysteme
Wärmetauscher
Temperatursensoren
PID-Temperaturregelung
Die Aufrechterhaltung einer stabilen Temperatur verbessert die Prozesskonsistenz und verlängert gleichzeitig die Haltbarkeit der Chemikalien.

Automatisierung und intelligente Prozesssteuerung
Heutige Halbleiterfabriken setzen zunehmend auf ein vollautomatisiertes Chemikalienmanagement.

Fortschrittliche CDMs integrieren:

SPS-Steuerungssysteme
SCADA-Plattformen
Industrial Ethernet
Ferndiagnose
Rezepturverwaltung
Datenprotokollierung
Die Automatisierung bietet zahlreiche Vorteile:

Reduzierung menschlicher Fehler
Verbesserte Wiederholgenauigkeit
Vorausschauende Instandhaltung
Schnellere Fehlerbehebung
Bessere Rückverfolgbarkeit der Prozesse
Intelligente Software analysiert kontinuierlich die Systemdaten, um den Pumpenbetrieb, die Druckregelung und den Chemikalienverbrauch zu optimieren.

Echtzeitüberwachung und vorausschauende Instandhaltung
Industrie-4.0-Technologien verändern die Instandhaltung von CDMs.

Zu den kritischen Überwachungsparametern gehören:

Druck
Durchfluss
Temperatur
Pumpenzyklen
Ventilbetrieb
Filterdifferenzdruck
Tankfüllstand
Chemikalienverbrauch
Algorithmen zur vorausschauenden Instandhaltung erkennen abnormale Betriebszustände, bevor es zu einem Ausfall der Anlagen kommt.

Zu den Vorteilen gehören:

Reduzierte Ausfallzeiten
Geringere Wartungskosten
Verbesserte Anlagenauslastung
Höhere Produktionseffizienz
Cloud-basierte Analysen tragen zusätzlich zur langfristigen Leistungsoptimierung bei.

Saubere Montage- und Fertigungsverfahren
Selbst das am besten konzipierte CDM kann ohne eine kontaminationsfreie Fertigung nicht ordnungsgemäß funktionieren.

Führende Hersteller wenden strenge Reinraum-Montageverfahren an.

Zu den typischen Anforderungen gehören:

Reinräume der ISO-Klasse 5 oder ISO-Klasse 6
Ultraschallreinigung
Spülen mit deionisiertem Wasser
Partikelfreie Verpackung
Stickstofftrocknung
Reinraumtaugliche Montagewerkzeuge
Jedes fertiggestellte System wird vor dem Versand einer gründlichen Reinigung unterzogen.

Umfassende Prüfung und Validierung
Die Leistungsoptimierung erfordert umfangreiche Werksabnahmeprüfungen (FAT).

Zu den gängigen Validierungsverfahren gehören:

Helium-Dichtheitsprüfung
Erkennt mikroskopisch kleine Undichtigkeiten mit extrem hoher Empfindlichkeit.

Partikelprüfung
Misst die Partikelbildung während des Chemikalienumlaufs.

Druckprüfung
Überprüft die Systemintegrität unter Betriebsbedingungen.

Funktionsprüfung
Bestätigt die Ventilabfolge, den Pumpenbetrieb, die Sensorkalibrierung und die Steuerungslogik.

Prüfung der chemischen Verträglichkeit
Gewährleistet langfristige Beständigkeit gegenüber Prozesschemikalien.

Durchflusskalibrierung
Überprüft die Dosiergenauigkeit über den gesamten Betriebsbereich.

Diese Validierungsverfahren gewährleisten eine zuverlässige Leistung im Einsatz.

Energieeffizienz und Nachhaltigkeit
Umweltverantwortung ist zu einem wichtigen Aspekt bei der Konstruktion von CDMs geworden.

Zu den Optimierungsmaßnahmen gehören:

Pumpen mit variabler Drehzahl
Energieeffiziente Motoren
Intelligente Standby-Modi
Reduzierung des Chemikalienabfalls
Optimierte Spülzyklen
Recycelbare Materialien
Ein geringerer Ressourcenverbrauch unterstützt sowohl Nachhaltigkeitsinitiativen als auch die Senkung der Betriebskosten.

Zukünftige Entwicklungstrends
Mit der Weiterentwicklung der Halbleiterfertigung werden Chemikalienzufuhrmodule immer intelligenter, sauberer und automatisierter.

Zu den erwarteten zukünftigen Innovationen gehören:

KI-basierte Prozessoptimierung
Digital-Twin-Technologie
Selbstdiagnosesysteme
Autonome Wartungsplanung
Fortschrittliche Kontaminationsvorhersage
Prozesssteuerung durch maschinelles Lernen
Integration von Edge-Computing
Vollständig vernetzte Smart Factories
Diese Technologien ermöglichen eine Optimierung in Echtzeit bei gleichzeitiger Maximierung der Produktionsausbeute und der Anlagenverfügbarkeit.

Auswahl des richtigen CDM-Anbieters
Die Auswahl eines erfahrenen Herstellers von Chemikalienzufuhrmodulen ist entscheidend für den langfristigen betrieblichen Erfolg.

Wichtige Bewertungskriterien sind unter anderem:

Erfahrung in der Halbleiterindustrie
Fachkompetenz im UHP-Design
Fertigungskapazitäten im Reinraum
Beschaffung hochwertiger Komponenten
Maßgeschneiderte Engineering-Dienstleistungen
Einhaltung internationaler Sicherheitsvorschriften
Umfassende Prüfverfahren
Weltweiter technischer Support
Ein erfahrener Anbieter kann CDM-Konfigurationen individuell an die spezifischen Anforderungen von Nassprozessanlagen, Chemikalientypen, Reinraumklassen und Produktionskapazitäten anpassen.

Fazit
Das Chemikalienzufuhrmodul (CDM) hat sich zu einem der wichtigsten Teilsysteme für die moderne Halbleiterfertigung entwickelt. In ultrahochreinen Umgebungen wirkt sich jeder Aspekt der CDM-Konstruktion – von der Materialauswahl über die Durchflussregelung bis hin zu Filtration, Automatisierung, Leckageerkennung und vorausschauender Wartung – direkt auf die Prozessstabilität, die Produktqualität und die Fertigungseffizienz aus.

Durch optimierte Strömungsdynamik, präzise Druckregelung, Kontaminationskontrolle, intelligente Überwachung und saubere Fertigungsverfahren bieten moderne Chemikalienzufuhrmodule außergewöhnliche Zuverlässigkeit und erfüllen gleichzeitig die immer anspruchsvolleren Anforderungen der Halbleiterfertigung der nächsten Generation.

Mit der fortschreitenden Reifung von Industrie 4.0, künstlicher Intelligenz und Smart-Factory-Technologien werden sich zukünftige CDMs zu hochintelligenten, sich selbst optimierenden Systemen entwickeln, die ein beispielloses Maß an Präzision, Sicherheit, Nachhaltigkeit und betrieblicher Effizienz bieten. Hersteller, die in fortschrittliche CDM-Technologien investieren, werden besser aufgestellt sein, um die Waferausbeute zu verbessern, die Betriebskosten zu senken und einen Wettbewerbsvorteil in der sich rasch weiterentwickelnden globalen Halbleiterindustrie zu sichern.

Weitere Informationen zur Leistungsoptimierung von Chemikalienzufuhrmodulen (CDM) in hochreinen Umgebungen finden Sie auf der Website von Jewellok unter https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
