Einblick in die Komponenten von ALD-Gasschränken und die Architektur der Gasversorgung

{{{sourceTextContent.subTitle}}}

Einblick in die Komponenten von ALD-Gasschränken und die Architektur der Gasversorgung

{{{sourceTextContent.description}}}

Da sich die Halbleitertechnologie in Richtung kleinerer Prozessknoten und immer komplexerer Bauelementstrukturen entwickelt, hat sich die Atomlagenabscheidung (ALD) zu einer der wichtigsten Dünnschichtabscheidungstechnologien in der modernen Chipfertigung entwickelt. ALD ermöglicht Präzision im atomaren Maßstab, außergewöhnliche Schichtgleichmäßigkeit und hervorragende Konformität auf komplexen dreidimensionalen Strukturen, was sie für Logik-ICs, Speicherbauelemente, Leistungshalbleiter, MEMS, LEDs und fortschrittliche Verpackungstechnologien unverzichtbar macht.

Die Leistung eines ALD-Prozesses hängt nicht nur vom Reaktor selbst ab, sondern auch von der Zuverlässigkeit und Präzision seines Gasversorgungssystems. Das Herzstück dieses Systems ist der ALD-Gasschrank, der Prozessgase von ultrahoher Reinheit (UHP) sicher lagert, regelt, überwacht und an die Abscheidungskammer liefert.

Ein fachgerecht konzipierter ALD-Gasschrank gewährleistet einen stabilen Gasfluss, eine kontaminationsfreie Zufuhr, die Sicherheit des Bedienpersonals und die Einhaltung der Standards der Halbleiterindustrie. Dieser Artikel erläutert die Hauptkomponenten eines ALD-Gasschranks, seine Gasversorgungsarchitektur sowie die technischen Prinzipien, die einen zuverlässigen Betrieb in der modernen Halbleiterfertigung gewährleisten.

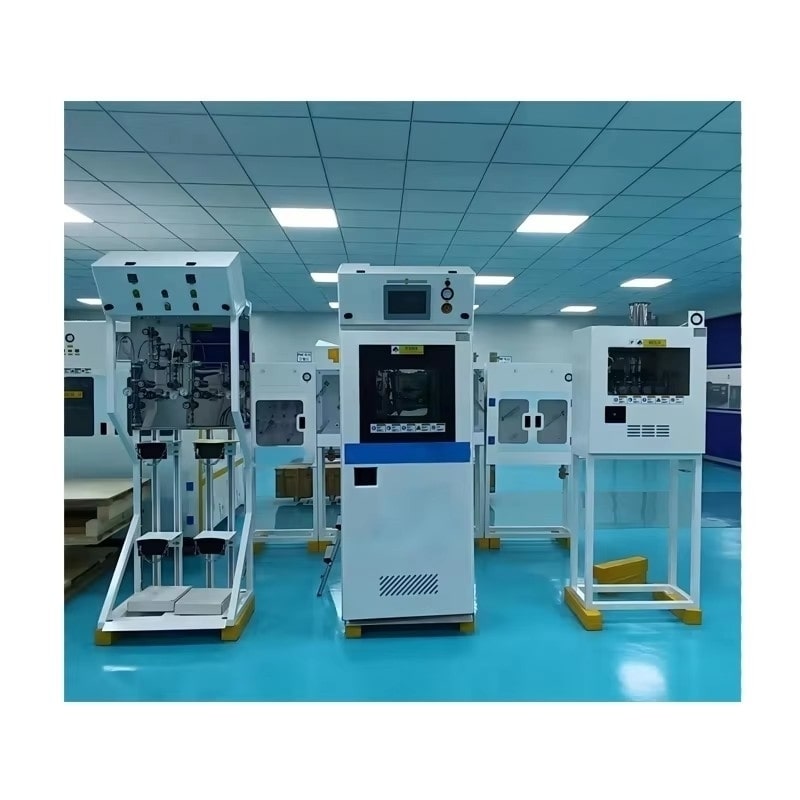

Was ist ein ALD-Gasschrank?
Ein ALD-Gasschrank ist ein integriertes Gasmanagementsystem, das dafür ausgelegt ist, hochreine Prozessgase aus Gasflaschen unter präzise geregelten Druck-, Durchfluss- und Zeitparametern an ALD-Anlagen zu liefern.

Im Gegensatz zu herkömmlichen Industriegassystemen erfordern ALD-Anwendungen in der Halbleiterindustrie:

Gasversorgung mit ultrahoher Reinheit
Keine Partikelbildung
Minimales Totvolumen
Extrem niedrige Leckraten
Präzise Druckregelung
Automatisierte Sicherheitsüberwachung
Schnelle Spülfunktion
Kontinuierliche Gasversorgung
Zu den typischen Gasen gehören:

Trimethylaluminium (TMA)
Titantetrachlorid (TiCl₄)
Hafnium-Vorläufer
Ammoniak (NH₃)
Stickstoff (N₂)
Argon (Ar)
Wasserstoff (H₂)
Sauerstoff (O₂)
Ozon (O₃)
Silan (SiH₄)
Wolframhexafluorid (WF₆)
Viele dieser Gase sind giftig, pyrophor, korrosiv oder hochreaktiv, weshalb eine ausgeklügelte Konstruktion der Gasschränke unerlässlich ist.

Gesamtarchitektur der Gasversorgung
Eine ALD-Gasversorgungsarchitektur besteht aus mehreren miteinander verbundenen Teilsystemen, die zusammenwirken, um die Gasreinheit und die Prozessstabilität aufrechtzuerhalten.

Der typische Gasflussweg umfasst:

Gasflasche

↓

Flaschenanschlussbaugruppe

↓

Flaschenventil

↓

Druckregler

↓

Spülpanel

↓

Ventilblock

↓

Massendurchflussregler (MFC)

↓

Drucksensoren

↓

Automatische Absperrventile

↓

Prozesszufuhrleitung

↓

ALD-Reaktor

↓

Abgas- und Waschsystem

Jede Stufe ist darauf ausgelegt, Verunreinigungen zu vermeiden und gleichzeitig eine präzise Gassteuerung zu gewährleisten.

Hauptkomponenten eines ALD-Gasschranks
1. Gasflaschenanschluss
Der Gasflaschenanschluss verbindet Spezialgasflaschen mit dem Schrank.

Zu den wichtigsten Merkmalen gehören:

VCR-Dichtungsanschlüsse
Hochreine Edelstahlrohre
Doppelte Ummantelung
Leckagefreie Verbindungen
Einfacher Austausch der Gasflaschen
Die meisten Halbleiterhersteller verwenden orbitalgeschweißte Rohre, um Partikelbildung und Totvolumen zu vermeiden.

2. Gasflaschenventilbaugruppe
Das Gasflaschenventil steuert die anfängliche Gasabgabe in das System.

Moderne Systeme verfügen häufig über:

Pneumatische Betätigung
Automatische Abschaltung
Positionsrückmeldung
Notabschaltung
Fernüberwachung
Die automatische Betätigung minimiert die Exposition des Bedieners gegenüber gefährlichen Gasen.

3. Hochreine Druckregler
Druckregler reduzieren den Flaschendruck auf einen stabilen Arbeitsdruck, der für die Prozesssteuerung geeignet ist.

Wichtige Eigenschaften sind:

Geringes Innenvolumen
Geringer Druckabfall
Hohe Empfindlichkeit
Korrosionsbeständigkeit
Metallmembrankonstruktion
Für Halbleiteranwendungen werden Regler typischerweise aus folgenden Materialien hergestellt:

316L VIM-VAR-Edelstahl
Hastelloy
Nickellegierungen
Elektropolierte Innenflächen reduzieren die Kontamination zusätzlich.

4. Membranventile
Ultrahochreine Membranventile gehören zu den wichtigsten Komponenten.

Zu ihren Funktionen gehören:

Gasabsperrung
Durchflussumschaltung
Spülung
Prozessablaufsteuerung
Notabschaltung
Hochwertige Membranventile bieten:

Helium-Leckrate unter 1×10⁻⁹ atm·cc/s
Elektropolierter Durchflussweg
Minimales Totvolumen
Hohe Lebensdauer
Partikelfreier Betrieb
Membranen aus Kobaltlegierungen bieten eine hervorragende Ermüdungsbeständigkeit bei wiederholten Schaltzyklen.

5. Massendurchflussregler (MFC)
Der Massendurchflussregler misst und regelt den Gasdurchfluss präzise.

Typische Genauigkeit:

±0,5 % bis ±1 % des Skalenendwerts

MFCs sind von entscheidender Bedeutung, da die ALD-Schichtdicke direkt von der Präkursordosierung abhängt.

Moderne digitale MFCs bieten:

Schnelle Ansprechzeit
Hohe Wiederholgenauigkeit
Digitale Kommunikation
Automatische Kalibrierung
Selbstdiagnose
6. Drucksensoren und -wandler
Die Drucküberwachung gewährleistet eine stabile Gaszufuhr während des gesamten Abscheidungszyklus.

Zu den Messgrößen gehören:

Flaschendruck
Leitungsdruck
Prozessdruck
Differenzdruck
Druckdaten ermöglichen:

Leckageerkennung
Durchflussüberprüfung
Prozessoptimierung
Vorausschauende Wartung
7. Spülsystem
Durch das Spülen werden Restgase entfernt, bevor ein weiterer Vorläufer zugeführt wird.

Zu den typischen Spülgasen gehören:

Hochreiner Stickstoff
Argon
Eine ordnungsgemäße Spülkonzeption verhindert:

Kreuzkontamination
Chemische Reaktionen
Partikelbildung
Schichtfehler
Automatische Spülsequenzen werden vollständig durch SPS-Software gesteuert.

8. Ventilblock
Der Ventilblock vereint mehrere Ventile in einer kompakten Baugruppe.

Zu den Vorteilen gehören:

Weniger Leckstellen
Kompakte Bauweise
Schnellere Gasumschaltung
Vereinfachte Wartung
Bessere Durchflusskonstanz
Moderne Ventilblöcke werden für maximale Reinheit im Orbitalschweißverfahren gefertigt.

9. Gasfilter
Partikelverunreinigungen stellen in der Halbleiterfertigung ein großes Problem dar.

Gasfilter entfernen typischerweise:

Partikel mit einer Größe von 0,003 μm
Feuchtigkeit
Metallverunreinigungen
Hochreine Metallfilter werden vor kritischen Prozessanlagen positioniert.

10. SPS-Steuerungssystem
Die speicherprogrammierbare Steuerung (SPS) koordiniert alle Vorgänge im Schaltschrank.

Zu den Funktionen gehören:

Ventilabfolge
Drucküberwachung
Alarmmanagement
Spülzyklen
Verriegelungssteuerung
Notabschaltung
Bedienerschnittstelle
Moderne SPS-Systeme kommunizieren mit der Fabrikautomation über Protokolle wie:

EtherNet/IP
PROFINET
Modbus TCP
SECS/GEM
Sicherheitskomponenten
Der Umgang mit gefährlichen Halbleitergasen erfordert mehrere redundante Sicherheitssysteme.

Zu den typischen Sicherheitsvorrichtungen gehören:

Gasleckdetektoren
Erkennen:

Wasserstoff
Silan
Ammoniak
Giftige Gase
Sauerstoffmangel
Zu den Sofortmaßnahmen gehören:

Schließen der Flaschenventile
Auslösen von Alarmen
Starten der Absauganlagen
Unterbrechen der Gasversorgung
Automatische Absperrventile
Ausfallsichere pneumatische Ventile schotten gefährliche Gase im Notfall sofort ab.

Belüftungssystem
Eine kontinuierliche Belüftung verhindert die Ansammlung von Gas im Inneren des Schranks.

Der typische Luftdurchsatz liegt zwischen:

200–500 CFM, abhängig von der Schrankgröße.

Brandmeldeanlage
Einige Schränke verfügen über:

Wärmesensoren
Rauchmelder
Flammenmelder
Diese sind in die Notfallsysteme der Einrichtung integriert.

Not-Aus (E-Stop)
Der Not-Aus-Schalter schaltet sofort Folgendes ab:

Gasversorgung
Pneumatische Steuerung
Elektrische Ausgänge
wobei die kritische Sicherheitsbelüftung aufrechterhalten bleibt.

Überlegungen zur Gasreinheit
Selbst Verunreinigungen im Bereich von Teilen pro Milliarde können die Qualität von ALD-Schichten negativ beeinflussen.

Zu den kritischen Verunreinigungsquellen zählen:

Feuchtigkeit
Sauerstoff
Kohlenwasserstoffe
Metallpartikel
Organische Rückstände
Zur Aufrechterhaltung der Reinheit setzen Hersteller Folgendes ein:

Elektropolierte Rohrleitungen
Orbitalschweißen
Hochreine Ventile
Fittings mit metallischen Dichtflächen
Montage im Reinraum
Helium-Dichtheitsprüfung
Stickstoffspülung
Die innere Oberflächenrauheit liegt typischerweise unter:

Ra 10 μin (0,25 μm)

Automatisierung und intelligente Überwachung
Moderne Halbleiterfabriken setzen zunehmend auf Industrie-4.0-Technologien.

Intelligente ALD-Gasschränke bieten:

Echtzeitüberwachung
Ferndiagnose
Cloud-Anbindung
Vorausschauende Wartung
Automatische Erfassung des Gasverbrauchs
Protokollierung historischer Daten
Alarm-Trendanalyse
Digitale Sensoren überwachen kontinuierlich:

Druck
Temperatur
Ventilstellung
Gaskonzentration
Durchflussrate
Dies ermöglicht eine proaktive Wartung, bevor Ausfälle auftreten.

In ALD-Gasschränken verwendete Materialien
Die Materialauswahl hat erheblichen Einfluss auf die Kontaminationskontrolle und die Korrosionsbeständigkeit.

Zu den gängigen Werkstoffen gehören:

Bauteil Werkstoff
Rohrleitungen 316L EP-Edelstahl
Membranventil 316L VIM-VAR
Membran Kobaltlegierung
Druckregler Hastelloy / 316L
Anschlussstücke VCR-Edelstahl
Filtergehäuse Elektropolierter Edelstahl
Diese Werkstoffe bieten eine hervorragende Korrosionsbeständigkeit und extrem hohe Reinheit.

Anwendungsbereiche von ALD-Gasschränken
ALD-Gasschränke finden breite Anwendung in:

Herstellung von Halbleiterwafern
Produktion von Speicherchips
Fertigung von Logik-ICs
Verarbeitung von Leistungshalbleitern
MEMS-Fertigung
OLED-Fertigung
LED-Produktion
Solar-Photovoltaik-Fertigung
Nanotechnologieforschung
Universitätslabore
Jede Anwendung erfordert eine äußerst stabile Gasversorgung und strenge Kontaminationskontrolle.

Auswahl des richtigen ALD-Gasschranks
Bei der Bewertung eines ALD-Gasschranks sollten Ingenieure folgende Aspekte berücksichtigen:

Gasverträglichkeit
Anzahl der Gasleitungen
Druckbereich
Durchflussgenauigkeit
Spüleffizienz
Dichtheit
Sicherheitszertifizierungen
SPS-Funktionalität
Zugänglichkeit für Wartungsarbeiten
Zukünftige Skalierbarkeit
Die Wahl eines Schranks, der speziell für Ihre spezifische Prozesschemie ausgelegt ist, trägt dazu bei, die Betriebszeit zu maximieren, die Ausbeute zu verbessern und Betriebsrisiken zu reduzieren.

Zukünftige Trends bei ALD-Gasversorgungssystemen
Die nächste Generation von ALD-Gasschränken entwickelt sich weiter, um den Anforderungen der modernen Halbleiterfertigung gerecht zu werden. Zu den wichtigsten Trends zählen:

KI-gestützte vorausschauende Wartung
Digital-Twin-Simulation
Verbesserte Cybersicherheit für industrielle Steuerungssysteme
Modulare Schrankarchitektur
Höhere Integrationsdichte
Intelligente Sensornetzwerke
Energieeffiziente Pneumatiksysteme
Automatischer Gasquellenwechsel
Fernüberwachung des Betriebszustands
Volle Kompatibilität mit intelligenten Halbleiterfabriken
Da die Geometrien der Bauelemente weiter unter den 2-nm-Knoten schrumpfen und neue Materialien eingeführt werden, werden an Gasversorgungssysteme noch höhere Anforderungen hinsichtlich Präzision, Reinheit und Zuverlässigkeit gestellt.


Fazit
Der ALD-Gasschrank ist ein geschäftskritisches Teilsystem in der Halbleiterfertigung und bildet die Grundlage für eine sichere, stabile und ultrahochreine Gasversorgung. Jede Komponente – von Flaschenschläuchen und Druckreglern bis hin zu Membranventilen, Massendurchflussreglern, Spülsystemen und SPS-Automatisierung – spielt eine entscheidende Rolle bei der Aufrechterhaltung der Prozessintegrität und der Gewährleistung der Bedienersicherheit.

Eine gut konzipierte Gasversorgungsarchitektur minimiert nicht nur Verunreinigungen und verbessert die Schichtqualität, sondern erhöht auch die Anlagenverfügbarkeit, die Einhaltung gesetzlicher Vorschriften und die langfristige Betriebseffizienz. Da sich die ALD-Technologie in fortschrittlichen Halbleiter-, MEMS-, OLED- und Nanotechnologie-Anwendungen weiter ausbreitet, bleiben Investitionen in leistungsstarke Gasschranksysteme unerlässlich, um höchste Fertigungspräzision und konstante Produktionsausbeuten zu erzielen.
