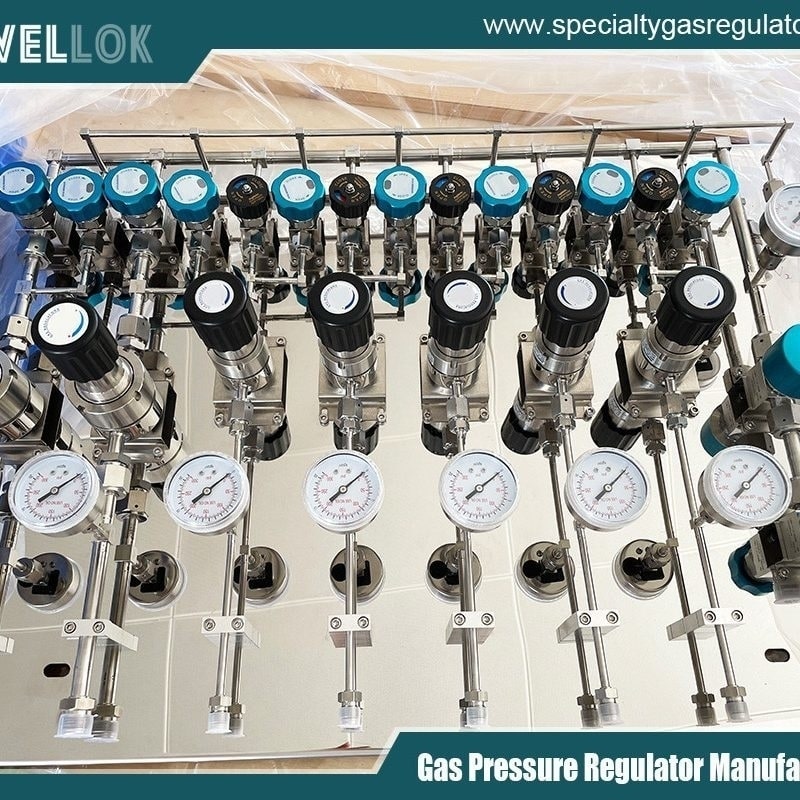

Genauigkeit und Sicherheit von Spezialgasdruckreglerventilen: Der entscheidende Zusammenhang zwischen Präzision und Schutz

In den komplexen Ökosystemen der modernen Fertigung, der Spitzenforschung und lebensrettender medizinischer Therapien wird die Fehlertoleranz oft im ppm-Bereich gemessen. Im Zentrum dieser heiklen Prozesse steht eine kritische Materialklasse: Spezialgase. Es handelt sich dabei nicht um Massenware, sondern um hochreine, oft gefährliche und stets teure Gase wie Ätzmittel für Halbleiter (Chlor, Wolframhexafluorid), Kalibriergemische, Silan für Solarzellen, hochreine Trägergase sowie Helium oder Kohlendioxid in medizinischer Qualität. Ihr effektiver Einsatz hängt von einer einzigen, oft unterschätzten Komponente ab: dem Spezialgasdruckregler . Dieses Bauteil fungiert als Kontrollinstanz und erfüllt eine kompromisslose Doppelaufgabe: höchste Dosiergenauigkeit und absolute Sicherheit im Gaskreislauf. Das Zusammenspiel dieser beiden Anforderungen bestimmt die Entwicklung, Auswahl und den Betrieb dieser lebenswichtigen Instrumente.

Die besonderen Anforderungen an Spezialgase

Um die Rolle der Regulierungsbehörde zu verstehen, muss man zunächst die Eigenschaften von Spezialgasen kennen. Sie stellen Herausforderungen dar, die weit über die von Industrie- oder Brenngasen hinausgehen:

Höchste Reinheit: Verunreinigungen sind der Feind. Schon das Eindringen von Feuchtigkeit, Sauerstoff oder Partikeln von internen Regleroberflächen kann eine millionenschwere Halbleiterwafer-Charge ruinieren oder wichtige Analysedaten ungültig machen.
Hohes Gefahrenpotenzial: Viele sind giftig (Arsin, Phosphin), pyrophor (Silan entzündet sich bei Kontakt mit Luft), ätzend (Chlorwasserstoff) oder erstickend. Jegliches Austreten ist inakzeptabel.
Physikalische Eigenschaften: Einige Gase sind unter Druck flüssig (wie Flüssiggas, jedoch mit höherer Reinheit), andere überkritisch. Der Regler muss Phasenübergänge und schnelle Druckabfälle ohne Einfrieren oder unregelmäßiges Verhalten bewältigen.
Kosten: Eine Flasche bestimmter Elektronikgase kann Zehntausende von Dollar kosten. Ineffiziente Nutzung oder durch Regulierungsauflagen verursachte Verschwendung stellt einen erheblichen finanziellen Verlust dar.
In diesem Zusammenhang ist der Regler nicht nur ein Instrument zur Druckreduzierung; er ist ein integraler Bestandteil der Gleichung für Reinheit, Sicherheit und Wirtschaftlichkeit des Gasversorgungssystems.

Gegendruckregler vs. Druckminderer

Die Anatomie der Genauigkeit: Konstruktion für präzise Steuerung

Die Genauigkeit eines Spezialgasdruckreglers bezieht sich auf seine Fähigkeit, einen stabilen, reproduzierbaren Ausgangsdruck (bzw. -durchfluss bei einem Massendurchflussregler) mit minimaler Abweichung vom Sollwert zu liefern. Mehrere wichtige Konstruktions- und Leistungsfaktoren tragen dazu bei:

Stabilität (Versorgungsdruckeffekt):Dieses Instrument misst, wie stark sich der Ausgangsdruck ändert, wenn der Eingangsdruck von einem vollen auf einen leeren Zylinder sinkt. Ein hochpräziser Regler weist einen minimalen Druckabfall auf. Dies wird durch fortschrittliche Konstruktionen erreicht:
* Dombelastete oder kolbenbetätigte Konstruktionen:Diese Regler nutzen einen separaten, geregelten Gasdruck (die „Kuppel“), der auf einen Kolben oder eine große Membran wirkt und so eine Gegenkraft erzeugt, die unabhängig von den Federschwankungen herkömmlicher Regler ist. Dies führt zu einer außergewöhnlichen Stabilität, oft mit einem Einfluss des Versorgungsdrucks von weniger als 0.01 psi pro 100 psi Änderung.
* Zweistufige Integration: Für maximale Stabilität sind zwei Regler in einem Gehäuse vereint. Die erste Stufe sorgt für einen konstanten Zwischendruck und schützt so die präzise zweite Stufe vor Druckabfall in der Zylinder.

Empfindlichkeit (Verriegelungs- und Öffnungsdruck):Ein feinfühliger Regler öffnet präzise, um den Bedarf zu decken, und dichtet absolut dicht ab, sobald der nachgelagerte Durchfluss stoppt. Eine unzureichende Empfindlichkeit führt zu einem langsamen Druckanstieg am Ausgang nach dem Schließen des nachgelagerten Ventils, was gefährlich und ineffizient ist. Präzisionsgefertigte Dichtungen aus Elastomeren oder Weichmetallen (z. B. Kel-F®) gewährleisten in Kombination mit großen, reaktionsschnellen Membranen ein sicheres Absperren.

Hysterese:Dies ist die Differenz des Ausgangsdrucks, wenn der Sollwert von einem höheren bzw. niedrigeren Druck aus angenähert wird. Sie entsteht durch innere Reibung. Hochpräzise Regler minimieren die Hysterese durch polierte Spindelführungen, rollende Membranen und reibungsfreie Kolben und gewährleisten so einen stets präzise reproduzierbaren Sollwert.

Durchflusskoeffizient (Cv) und Konsistenz:Der Regler muss den erforderlichen Durchfluss ohne signifikanten Druckabfall gewährleisten. Noch wichtiger ist, dass der Ausgangsdruck über einen weiten Durchflussbereich konstant bleibt (gute Durchflusskennlinie). Dies ist entscheidend für Prozesse mit variablem Bedarf.

Die Festung der Sicherheit: Ingenieurwesen für absolute Integrität

Sicherheit ist unabdingbar. Ein Regler an einer Giftgasleitung ist eine primäre Sicherheitsvorrichtung. Seine Sicherheitsmerkmale sind vielfältig:

Materialverträglichkeit und Oberflächenbeschaffenheit:
* Metallurgie:Die Reglerkörper bestehen typischerweise aus Edelstahl 316L (kohlenstoffarm, um „Sensibilisierung“ und Korrosion zu verhindern), Hastelloy C-276 oder Monel für extrem aggressive Gase wie Fluorwasserstoff.
* Innenausbau:Die Oberflächen werden elektropoliert und auf Hochglanz poliert (z. B. 10 Ra Mikroinch oder besser). Dadurch wird die Oberfläche, an der sich Verunreinigungen anlagern können, minimiert und eine effiziente Reinigung ermöglicht.
* Dichtungsmaterialien: Membranen und Sitzmaterialien werden sorgfältig nach Gasverträglichkeit und geringer Permeabilität ausgewählt. Zur Auswahl stehen Edelstahl, PTFE (Teflon®), Kalrez®, Viton® und EPDM. Eine unpassende Materialwahl kann zu Quellung, Materialermüdung und schließlich zum Totalausfall führen.

Dichtheit und Leckagesicherheit:
* Membran vs. Kolben:Für Reinstgase oder gefährliche Gase werden Membranregler bevorzugt. Die Membran dient als statische, hermetische Dichtung und trennt das Prozessgas vollständig von der Federkammer und der Umgebung. Jegliche Leckage an der Membran wäre extern und erkennbar. Kolbenregler hingegen verfügen über dynamische Dichtungen, die theoretisch intern undicht werden könnten.
* Geschweißte Membrandichtungen: Die Konstruktion mit der höchsten Dichtigkeit besteht darin, die Membran mit dem Reglergehäuse zu verschweißen, wodurch jegliche Dichtung oder Gewindeverbindung, die eine Leckagequelle darstellen könnte, entfällt.
* Leckratenleistung: Spezielle Regler werden so konstruiert und getestet, dass Helium-Leckraten von weniger als 1 x 10⁻⁹ atm cc/sec erreicht werden, wodurch eine nahezu absolute Abdichtung gewährleistet wird.

Druckmanagement-Schutzmaßnahmen:
* Interne Überdruckventile:Ein entscheidendes Bauteil auf der Auslassseite. Sollte der Sekundärsitz versagen und Hochdruck in die Niederdruckkammer eindringen, öffnet dieses Überdruckventil bei einem sicheren, vordefinierten Druck, um nachgeschaltete Anlagen zu schützen.
* Berstscheiben:Eine nicht wiederverschließende Sicherheitsvorrichtung auf der Einlassseite, die bei einem Druck oberhalb des maximal zulässigen Einlassdrucks des Reglers, aber unterhalb des Berstdrucks der Flasche, auslöst und somit eine letzte Verteidigungslinie gegen katastrophale Überdruckbildung darstellt.

Spül- und Entlüftungskonfigurationen:Spezielle Regler verfügen häufig über mehrere Anschlüsse (typischerweise 1/4″ oder 1/8″ NPT- oder VCJ-Verschraubungen) zur Systemspülung. Dies ermöglicht es dem Anwender, den Regler und die nachgeschalteten Leitungen mit einem Inertgas zu evakuieren und zu befüllen, um atmosphärische Verunreinigungen zu entfernen, bevor das teure oder reaktive Prozessgas zugeführt wird.

Das Regler-Ökosystem: Das passende Gerät für das Gas

Nicht alle Spezialgase sind gleich, und die Regler werden entsprechend angepasst:

Hochreine (UHP) Edelgase (z. B. 99.999 % Stickstoff, Argon): Regler legen Wert auf Reinheit direkt am Verwendungsort. Sie verwenden Ganzmetalldichtungen (Metallmembranen, Stirndichtungen wie VCJ), minimales Innenvolumen und aufwendige Innenpolitur. Federkammern können belüftet sein, um das Eindringen von Atmosphäre zu verhindern.
Korrosive Gase (z. B. HCl, HBr, WF)₆): Die Regler sind Ganzmetallregler, membrangedichtet und vollständig elektropoliert. Sie verfügen häufig über beheizte Gehäuse, um Kondensation und die daraus resultierende Korrosion in der flüssigen Phase zu verhindern. Materialien wie Hastelloy sind Standard.

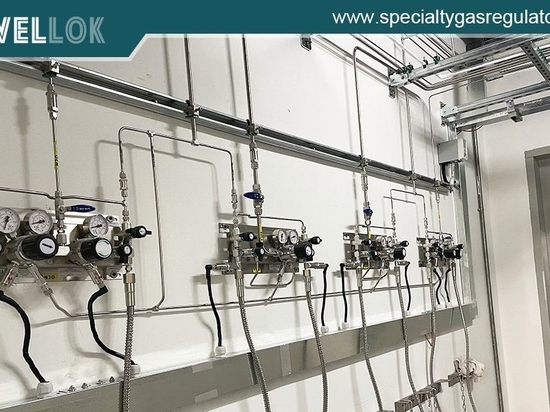

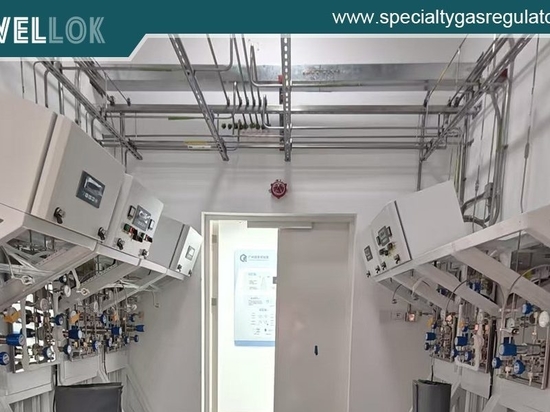

Giftige und pyrophore Gase (z. B. AsH₃)₃, SiH₄): Oberste Priorität hat die Dichtheit. Doppelwandige, geschweißte Membranen sind gängig. Sie werden in speziellen Gasschränken mit kontinuierlicher Abgas- und Schadstoffgasüberwachung eingesetzt. Die Regler selbst verfügen in der Regel über geschweißte Anschlüsse und keine externen Einstellmöglichkeiten.
Anwendungen mit hohem Druck/hohem Durchfluss (z. B. CVD-Gase): Die Konstruktion legt Wert auf robuste Bauweise und Stabilität bei hohen Durchflussraten. Kolben mit hohen Cv-Werten können verwendet werden, jedoch unter sorgfältiger Beachtung der Dichtungskompatibilität und der Sicherheitsüberbrückungsmechanismen.

Auswahl, Installation und Betrieb: Ein Protokoll für Präzision und Sicherheit

Die Auswahl und Verwendung des richtigen Reglers ist ein systematischer Prozess:

Auswahlkriterium:
Gasart: Der mit Abstand wichtigste Faktor, der die Materialauswahl und das Design bestimmt.
Reinheitsanforderung: Dies führt zu einem erhöhten Bedarf an UHP-Funktionen wie Elektropolieren und Metallversiegelungen.
Druckbereiche: Einlassdruck (Zylinder) und erforderlicher Auslassdruck.
Durchflussanforderung: Erforderlicher Cv-Wert.
Zertifizierungen: Einhaltung der relevanten Normen (SEMI, CGA usw.).
Best Practices für die Installation:
Sauberkeit: Die Installation sollte in einer sauberen Umgebung mit geeigneten Handschuhen erfolgen. Verwenden Sie ausschließlich sauberes, dafür vorgesehenes Werkzeug.
Passformtechnologie: Verwenden Sie geeignete hochdichte Verschraubungen (VCJ, Ultra-Seal™). Teflonband darf niemals auf konischen Gewinden verwendet werden; verwenden Sie stattdessen ein mit dem Gas kompatibles Gewindedichtmittel.
Spülen: Um das System vorzubereiten, muss ein striktes Spülverfahren (Evakuieren-Spülen-Evakuieren-Befüllen) durchgeführt werden.
Lecksuche: Verwenden Sie ein kalibriertes Lecksuchgerät (für Inertgase/Tracer) oder eine Seifenblasenlösung (für ungefährliche Gase) an alle Anschlüsse vor der Einleitung von Gefahrgasen.
Operative Wachsamkeit:
Flaschenventile immer langsam öffnen.
Den Druck bei geschlossenem nachgeschalteten Ventil einstellen, um das Kriechen zu prüfen.
Überwachen Sie die Leistung auf Anzeichen von Instabilität, die auf interne Verunreinigungen oder Dichtungsverschleiß hinweisen können.
Halten Sie sich strikt an den vom Hersteller oder den internen Sicherheitsvorschriften vorgegebenen Rezertifizierungs- und Wartungsplan.

Gegendruckregler vs. Druckminderer

Fazit

Das Spezialgasdruckregelventil steht an der Schnittstelle von Präzisionstechnik und strengster Sicherheitswissenschaft. Es ist weit mehr als ein einfaches mechanisches Ventil; es ist ein sorgfältig gefertigtes Instrument, dessen Konstruktionsphilosophie von den molekularen Eigenschaften des geregelten Gases geprägt ist. Seine Genauigkeit gewährleistet Prozesswiederholbarkeit, Produktausbeute und Datenvalidität – die Grundlagen des technologischen und wissenschaftlichen Fortschritts. Sein Sicherheitsdesign bildet eine unüberwindliche Barriere und schützt Personal, Anlagen und Umwelt vor potenziell verheerenden Gefahren.

In Branchen, in denen ein einziges unentdecktes Leck oder eine winzige Verunreinigung zu einer finanziellen Katastrophe oder menschlichen Tragödie führen kann, ist die Investition in einen korrekt spezifizierten, fachgerecht installierten und sorgfältig gewarteten Spezialgasregler keine reine Geräteausgabe, sondern eine Investition in die grundlegende Integrität. Da die Technologie immer kleinere Strukturen in Chips, präzisere Analysen in Laboren und neuartige gasbasierte Therapien in der Medizin vorantreibt, werden die Anforderungen an diese unauffälligen Wächter nur noch steigen und ihre Bedeutung als einer der wichtigsten Kontrollpunkte in der gesamten Kette moderner Innovation unterstreichen.
